费兰蒂穿芯式电流互感器结构设计

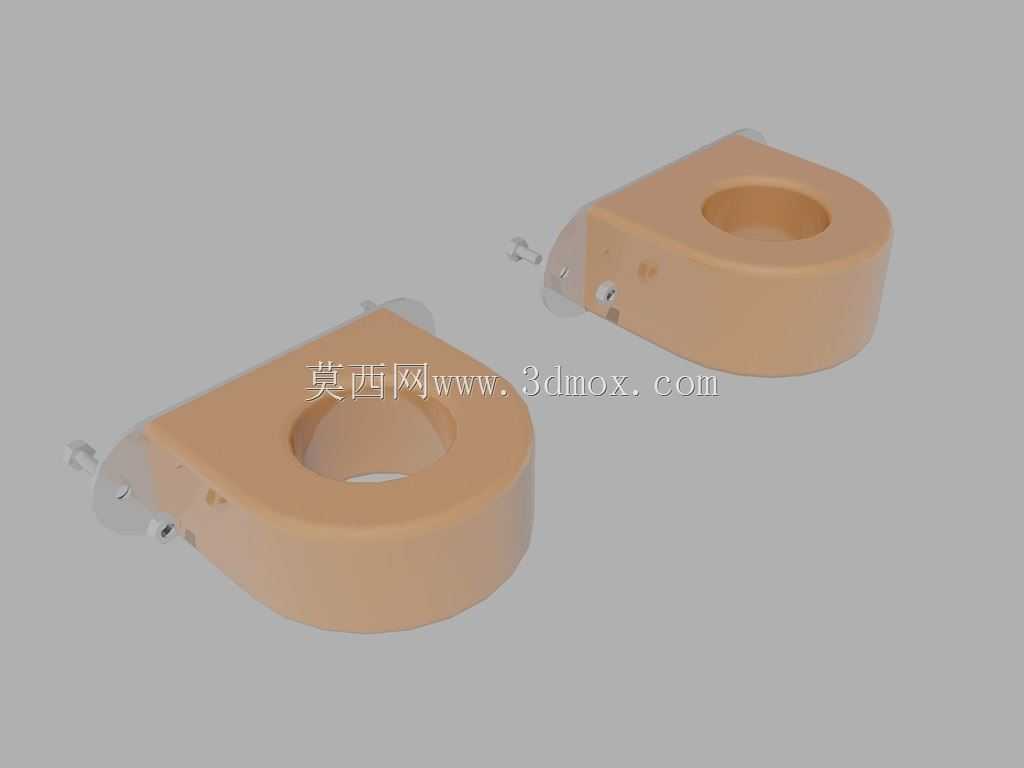

　　在低压配电系统的电流采集环节，这类穿芯式电流互感器的应用覆盖了从进线柜计量到出线回路保护的全场景，不同于开合式互感器的卡扣结构，这款费兰蒂结构的互感器采用整体环形铁芯封装，能最大程度降低铁芯气隙带来的测量误差，适配0.5级的计量精度要求，在民用建筑配电、小型工业车间进线端的电能计量场景中，这类结构的互感器长期运行稳定性优于拼装式结构，不会因为长期受柜体振动影响出现铁芯错位的问题。从结构设计逻辑来看，这款互感器的环形绕组采用环氧树脂全包封工艺，外部的米黄色绝缘壳体采用阻燃PA66材质注塑成型，壳体壁厚均匀控制在3mm左右，既可以满足IP40的柜体内部防护要求，也能在-25℃到60℃的运行环境下保持壳体结构强度，

　　不会出现低温脆裂或者高温软化变形的问题。壳体侧面预留的两个金属安装嵌件，是直接在注塑过程中预埋在壳体定位柱内的，嵌件内孔为M4标准螺纹孔，两个安装孔的中心距严格匹配低压配电行业通用的安装孔位规范，不需要额外制作转接支架，就可以直接固定在GGD、GCS等标准低压柜的安装梁上，安装时只需要将主回路线缆从互感器中心的穿线孔穿过，再通过两个侧边的固定件锁紧即可，穿线孔的内径尺寸适配单根185mm²铜缆或者两根并联95mm²铜缆的穿入需求，能覆盖大部分200A到600A电流等级的回路测量需求。在功能设计上，这款互感器的二次绕组出线端采用带防松垫片的接线端子，端子外部设置了透明绝缘防护盖，能避免运维过程中误触二次端子引发的开路高压风险，

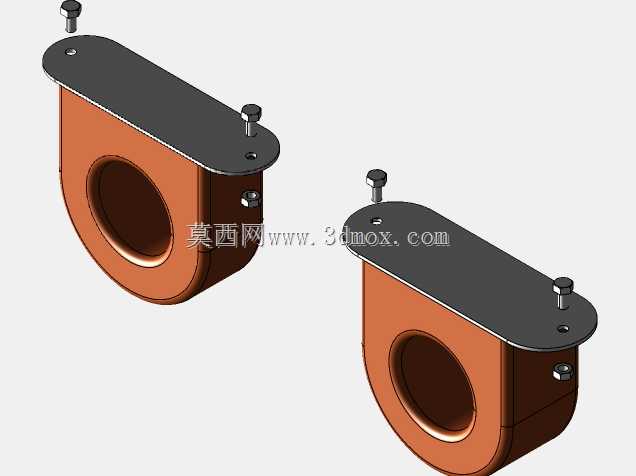

　　二次绕组的额定输出为标准5A电流，可直接匹配市面上绝大多数指针式电流表、数显多功能电力仪表以及微机保护装置的电流采集端口，不需要额外配置信号转换模块。从建模细节来看，整个模型还原了互感器的所有装配细节，包括壳体表面的脱模斜度、安装嵌件的定位凸台、穿线孔边缘的圆弧倒角，甚至壳体上的品牌标识凹槽都做了还原，在做配电柜体的三维布局时，可以直接调用这个模型进行干涉检查，验证互感器与柜内母排、线缆、其他元器件的安装间隙是否满足规范要求，避免现场安装时出现元器件碰撞、线缆弯折半径不足的问题。不同于高压互感器的油浸式结构，这款低压互感器采用全干式封装，不需要定期做绝缘油检测，日常运维只需要检查接线端子是否松动、壳体表面积灰是否过多即可，

　　在长期满负荷运行的工况下，壳体表面的温升控制在35K以内，不会对周边相邻的弱电信号线缆产生过热影响。设计过程中特意将互感器的整体重心设置在两个安装孔的中心连线上，安装完成后不会出现单侧倾斜的问题，即使在有持续振动的设备旁的配电柜内使用，也不会因为长期振动导致固定螺丝松动。另外，壳体底部预留了1mm深度的标签粘贴凹槽，运维人员可以直接将回路标识标签粘贴在凹槽内，不会因为长期积灰或者擦拭导致标签脱落，方便后期的回路巡检与故障排查。在进行三维布线设计时，这个模型的穿线孔内壁做了光滑圆弧处理，模拟了实际产品的倒角结构，布线时可以准确计算线缆的弯折半径，避免出现线缆穿入后绝缘层被棱角划伤的隐患。
