户外水平布设中压隔离开关结构设计

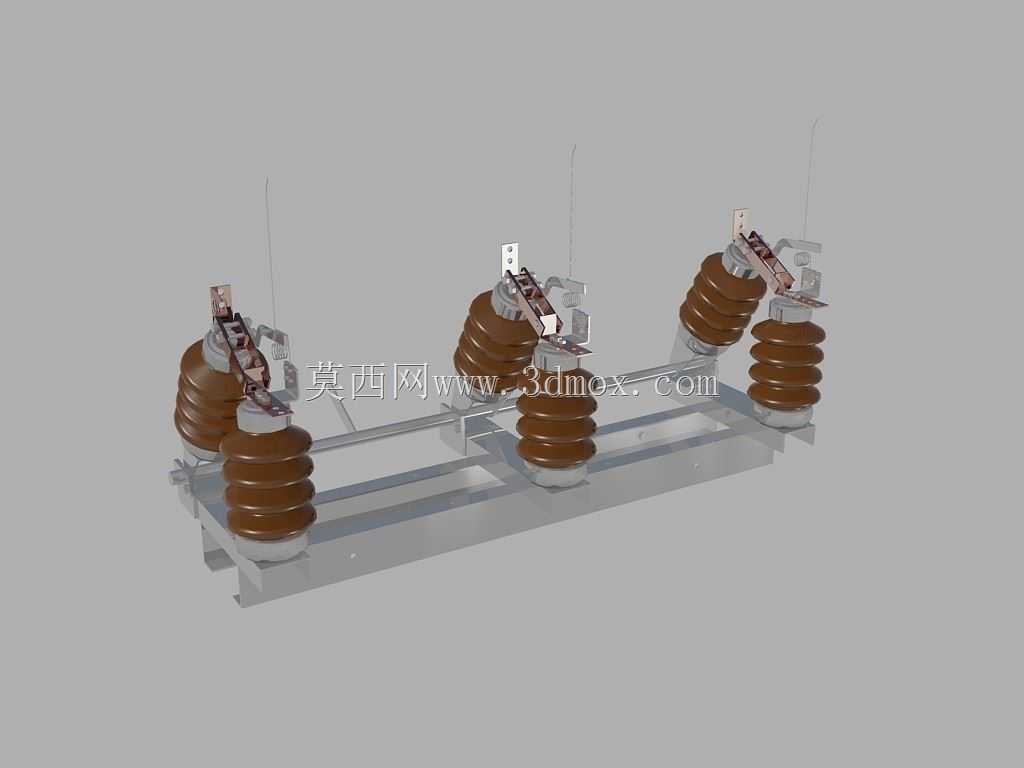

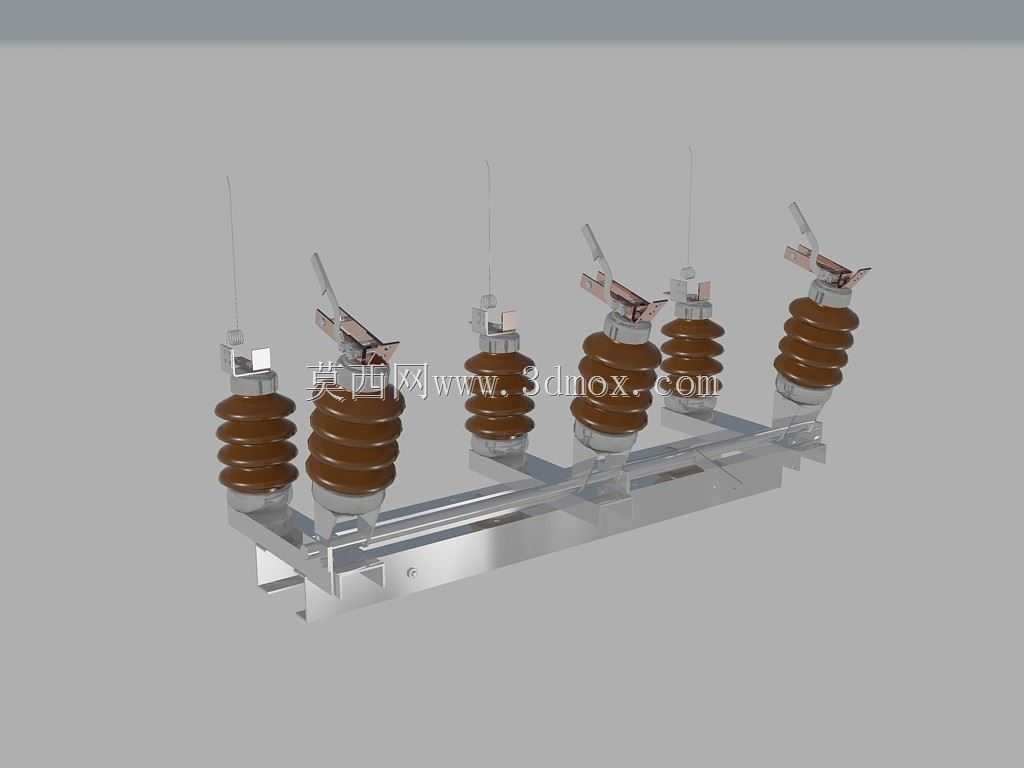

　　在10kV-20kV电压等级的户外配电系统中，这类水平安装的隔离开关是架空线路分段、用户进线侧电源隔离的核心一次设备，日常运维中承担着形成明显断开点、保障检修作业安全边界的核心作用，和断路器配合完成线路停送电操作，本身不具备带负荷分断能力，仅能在无负荷电流的工况下完成分合闸动作，避免带负荷拉闸引发的弧光短路事故。从结构设计来看，该款隔离开关采用三极联动的水平布置形式，三个绝缘支柱沿安装底架的长度方向等距排布，每极的动静触头分别固定在相邻支柱的顶端，通过底架内部的传动连杆实现三相同步动作，操动机构可通过连杆延伸至地面操作位，适配户外柱上安装的操作高度需求。绝缘部分采用棕褐色的瓷质绝缘子，伞裙结构按照户外污秽等级设计，

　　爬电距离满足中等污秽区域的使用要求，能够在雨天、雾天等潮湿环境下保证极间、极对地的绝缘强度，避免发生闪络放电。导电回路的触头部分采用外露式楔形结构，合闸时依靠弹簧压力保证动静触头的接触面积，降低接触电阻，减少长期运行中的发热问题，触头上端设置的引弧角能够在分闸过程中引导电弧快速拉长熄灭，避免烧损主触头接触面。安装底架采用型钢焊接成型，整体做热镀锌防腐处理，适配户外长期日晒雨淋的使用环境，底架上预留的安装孔位匹配常规柱上横担的安装尺寸，安装时需要保证底架的水平度偏差在允许范围内，避免三极动作不同步导致的分合闸不到位问题。设计过程中需要重点校核传动连杆的行程与触头插入深度的匹配关系，保证合闸时每极触头的插入深度符合规范要求，

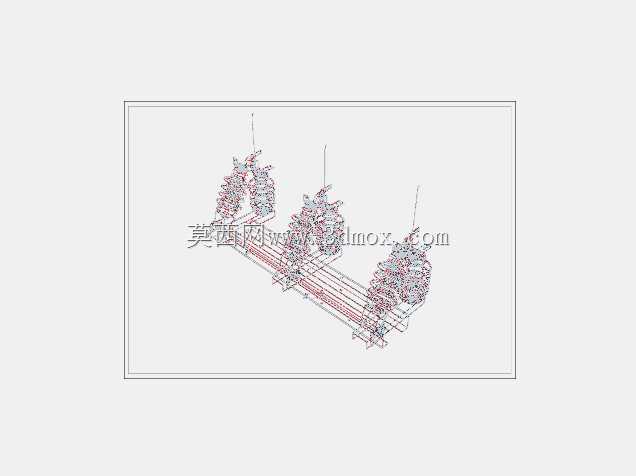

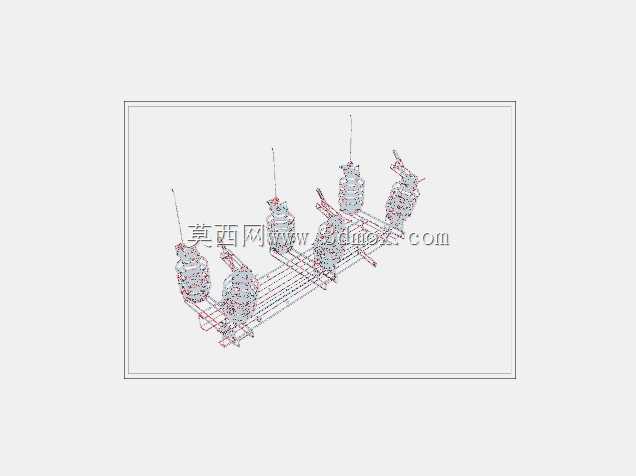

　　分闸时断口的绝缘距离满足对应电压等级的安全距离要求，同时要考虑户外环境下的温度形变，连杆与支柱的连接部位预留适当的活动间隙，避免高温季节构件膨胀导致的卡涩问题。从安装边界来看，该款隔离开关的横向安装尺寸适配常规12米-15米水泥电杆的横担安装间距，纵向尺寸不会超出横担的悬挑范围，带电部分与电杆、拉线等接地构件的最小安全距离满足配电运行规程的要求，安装后分闸状态下的断口清晰可见，便于运维人员直观判断电源断开状态。在三维建模过程中，需要重点还原绝缘子的伞裙轮廓、触头的接触配合面、传动连杆的铰接结构，保证各运动部件的干涉检查结果准确，模拟分合闸动作过程中各构件的运动轨迹，避免实际装配后出现卡涩、碰擦问题，

　　同时建模时要考虑防腐层的厚度对装配尺寸的影响，预留足够的装配公差，保证加工后的构件能够顺利组装。这类隔离开关广泛应用于城乡架空配电线路、户外箱变进线侧、小型变电站的户外母线分段位置，是配电网络中用量极大的开关类设备，其结构可靠性直接关系到配电线路的运维安全与供电可靠性，设计时需要兼顾户外环境的耐候性、操作的便捷性、绝缘性能的长期稳定性，避免因结构设计缺陷导致的拒动、误动、绝缘击穿等故障。
