中压室内安装支撑绝缘子结构设计

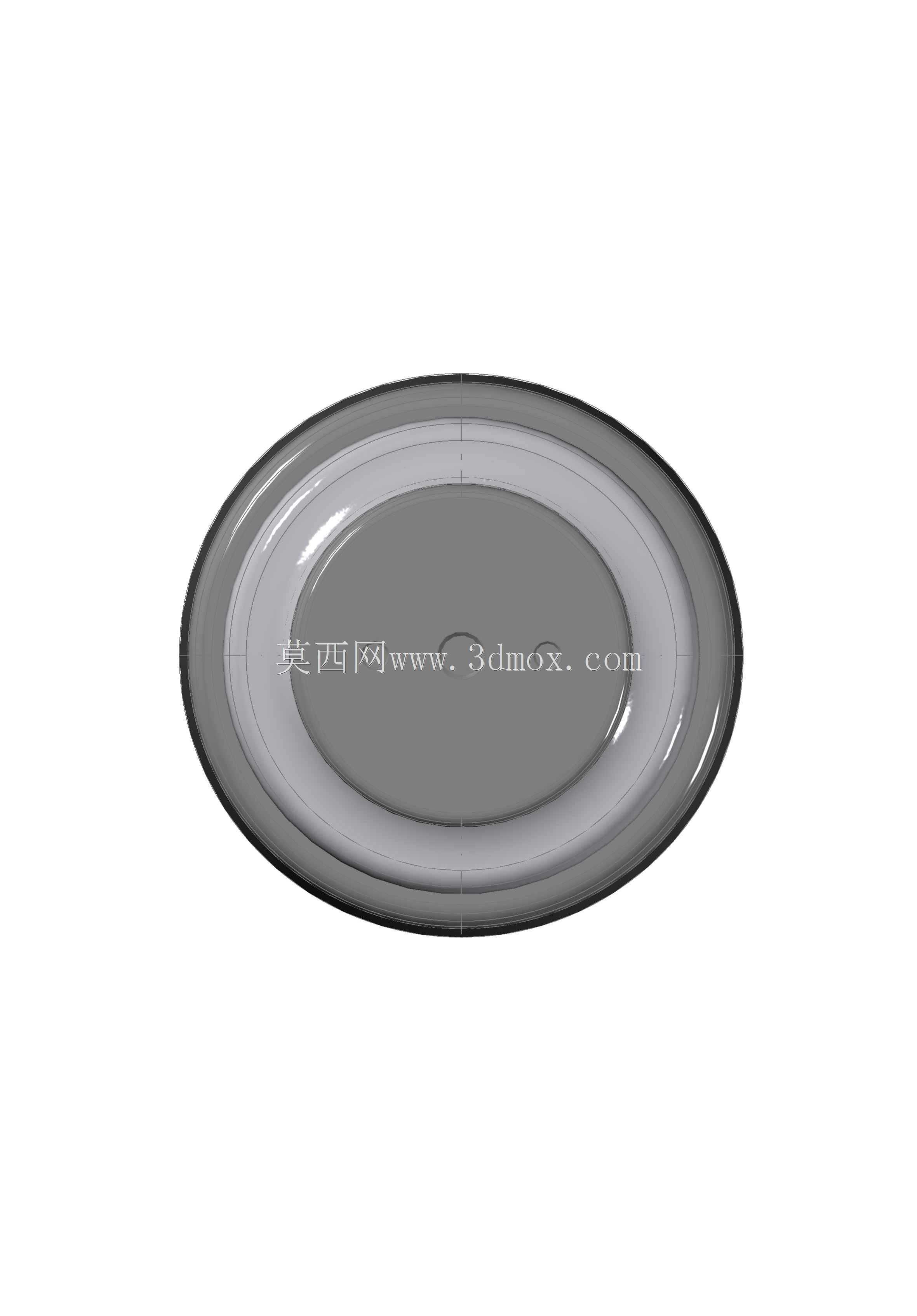

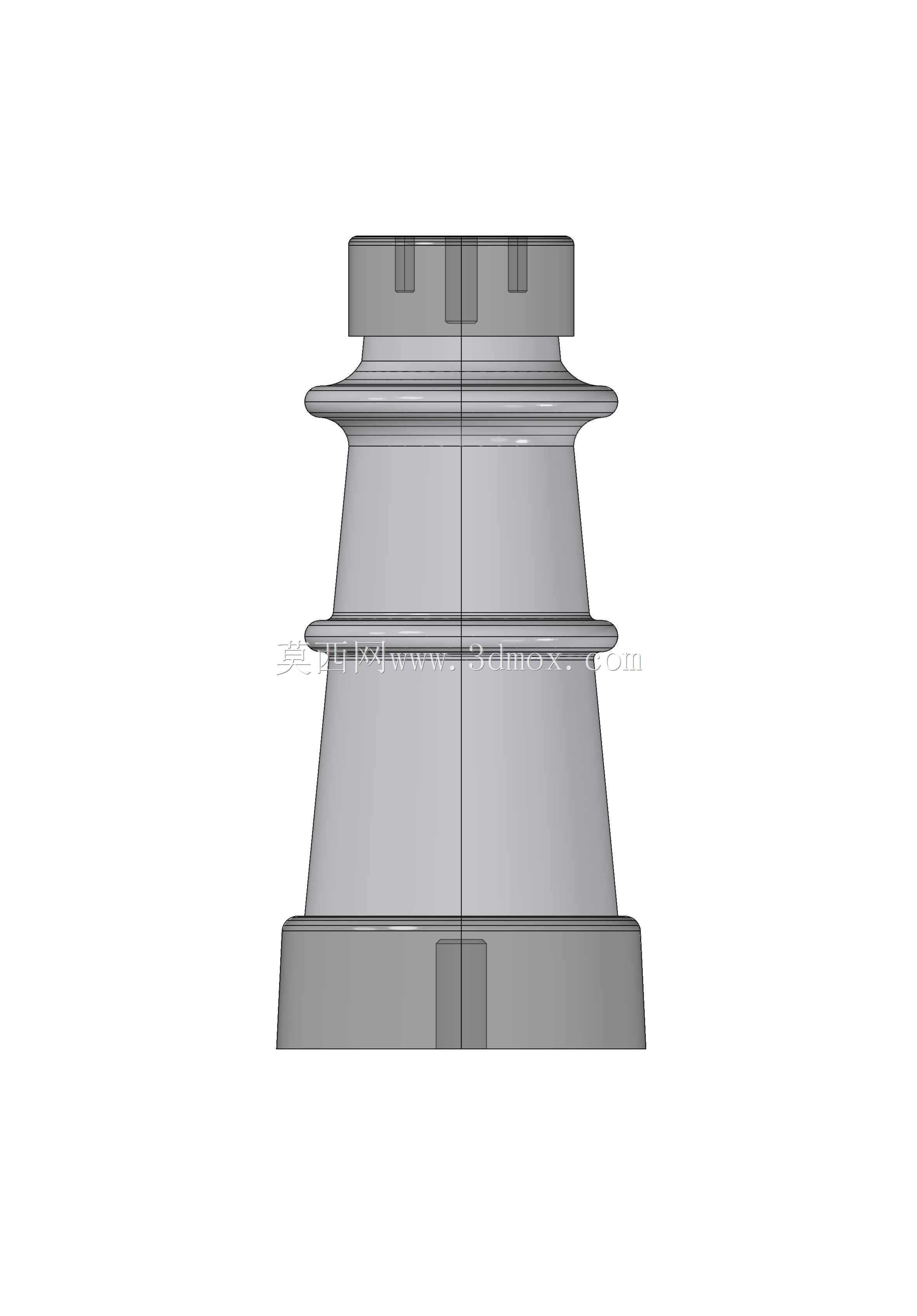

　　在中压配电系统的室内柜体布局中，支撑绝缘子是承担带电导体对地绝缘、机械承重的核心基础部件，这类部件的设计合理性直接影响整柜的绝缘可靠性与运行稳定性，很多现场出现的柜内放电、导体移位故障，追根溯源都和绝缘子选型或安装匹配度不足有关。这款PAK-20型支撑绝缘子，针对10-20kV电压等级的室内配电场景开发，适配中压开关柜、环网柜、箱变内部的母线支撑、断路器静触头座固定、隔离开关安装基座等工位，区别于户外绝缘子需要考虑防污闪、耐紫外线、防雨淋的设计方向，室内款的设计重心集中在安装便捷性、尺寸紧凑性、爬电距离达标、机械承重冗余这几个核心维度。从结构设计逻辑来看，这款绝缘子采用了多伞裙的叠层结构，主体绝缘部分采用上窄下宽的锥台形态，

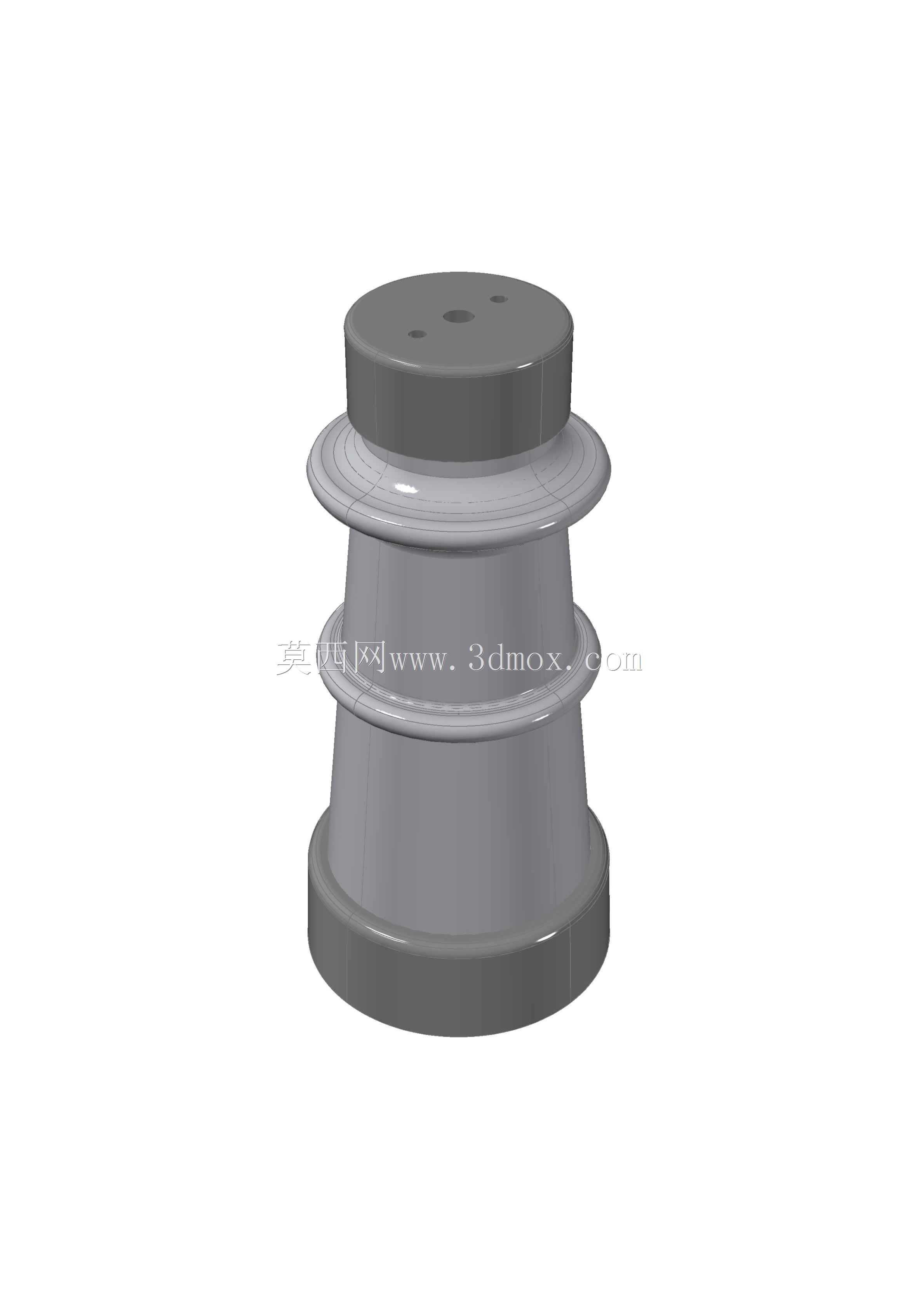

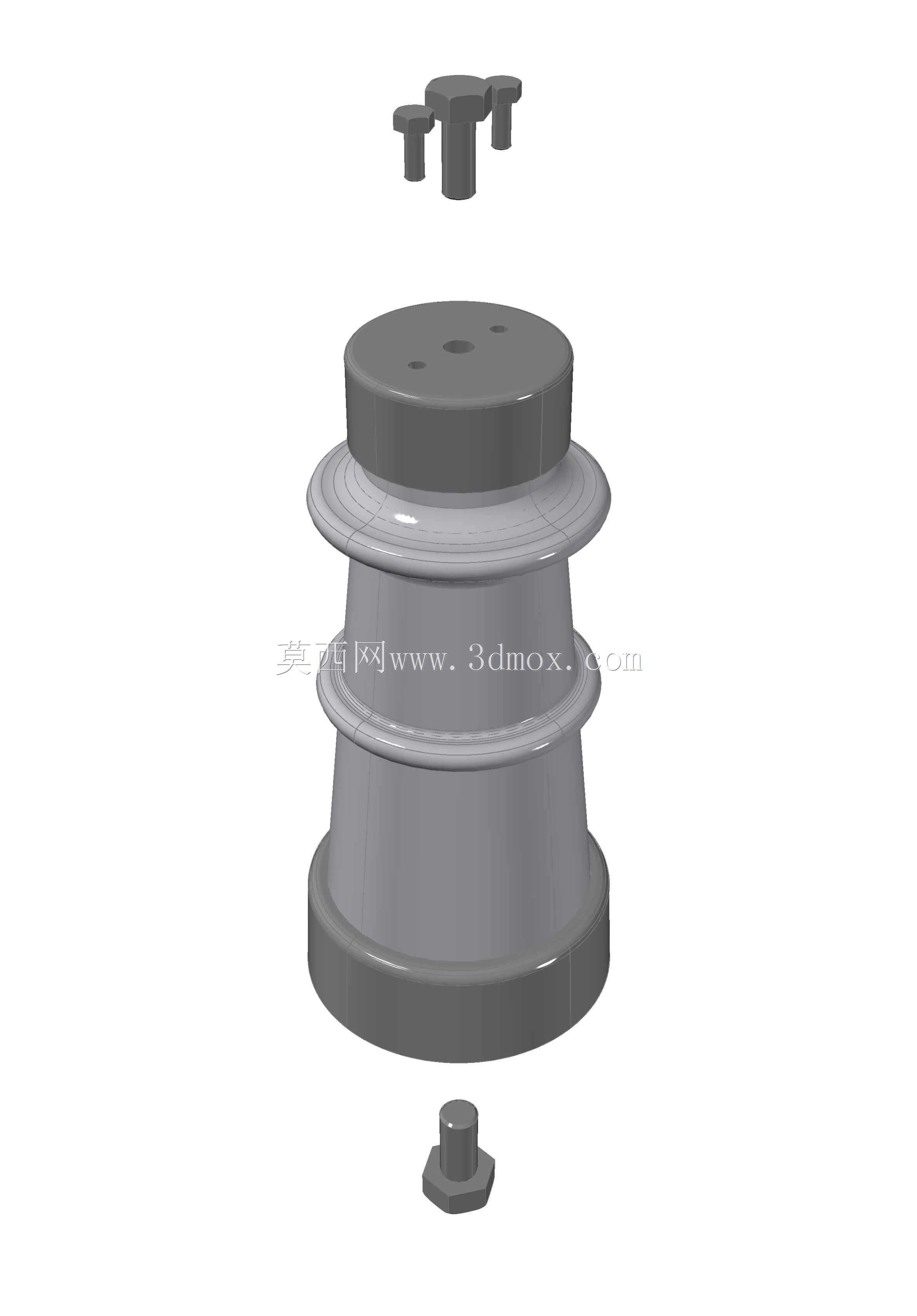

　　这种形态一方面可以在有限的柜体安装空间内拉长爬电路径，避免带电部分与接地柜体之间发生沿面闪络，另一方面锥台结构的力学性能更优，在承受母线自重、短路电动力冲击时，应力分布更均匀，不会出现局部应力集中导致的绝缘件开裂问题。上下两端的金属嵌件是整个部件的受力核心，上端嵌件预留了对应规格的安装孔位，可直接通过螺栓固定铜排或其他带电组件，下端嵌件采用带定位台阶的结构，安装时可以快速卡入柜体安装梁的预留孔位，不需要额外调整对中，能大幅提升柜内装配的作业效率，配套的锁紧螺母采用标准六角结构，可适配常规扳手作业，不需要专用工装，适配现场运维的拆装需求。在安装边界的尺寸控制上，这款绝缘子的整体高度严格匹配中压柜内相地距离的安全要求，

　　伞裙的最大外径控制在合理区间，既保证了足够的爬电距离满足20kV等级的绝缘要求，又不会占用过多柜内相间空间，避免不同相的绝缘子之间安全距离不足。设计过程中，金属嵌件与绝缘主体的结合面做了滚花与倒扣结构处理，避免长期运行过程中因为温度变化、机械振动出现嵌件松动、脱落的问题，绝缘主体的伞裙边缘做了圆弧过渡处理，没有尖锐棱角，一方面可以避免生产脱模时出现应力裂纹，另一方面可以减少局部电场集中，降低尖端放电的概率。实际选型应用时，需要注意这款绝缘子的适用场景为干燥无凝露的室内环境，安装面需要保证平整，避免安装时出现倾斜导致受力不均，固定螺栓的扭矩需要控制在合理范围，扭矩过大会导致绝缘主体受挤压开裂，

　　扭矩不足则会在短路电动力冲击下出现松动移位。不同于外胶装或内胶装的老式绝缘子结构，这款绝缘子的嵌件采用模压一体成型工艺，绝缘材料完全包裹金属嵌件的结合部位，不存在胶装缝隙，避免了缝隙进灰、受潮导致的绝缘性能下降问题。在母线排布的应用场景中，这类绝缘子通常按照母线跨度每间隔一定距离设置一个，既要承担母线的静态重量，还要能承受短路故障时数千牛的电动力冲击，因此设计时在绝缘材料的选型上兼顾了绝缘性能与机械强度，既满足工频耐压、雷电冲击耐压的绝缘试验要求，又能达到足够的抗弯、抗压缩强度。很多结构设计人员在做柜内排布时，容易忽略绝缘子的安装孔位匹配问题，这款绝缘子的上下安装孔位采用标准通用尺寸，可适配行业内主流的铜排规格与柜体安装梁开孔，不需要额外做转接件，能减少设计中的非标件数量，降低整体物料成本。另外，绝缘子顶部的小尺寸配套安装件，可用于固定小截面的分支母线或二次引线的支撑，拓展了部件的适用场景，不需要额外采购小型绝缘支撑件，简化了柜内的物料种类。
