低压母线支撑绝缘结构件三维设计

　　在低压配电系统的母线排布施工场景里，这类支撑绝缘构件是母线槽、柜内母线安装环节不可或缺的配套零件，日常多应用在低压开关柜、母线桥、车间配电干线的母线固定工位，核心作用是在带电母线与接地安装支架之间形成可靠的绝缘隔离，同时承担母线的承重支撑、限位固定作用，避免母线运行过程中因电动力、自重、安装震动出现位移、绝缘距离不足的问题。

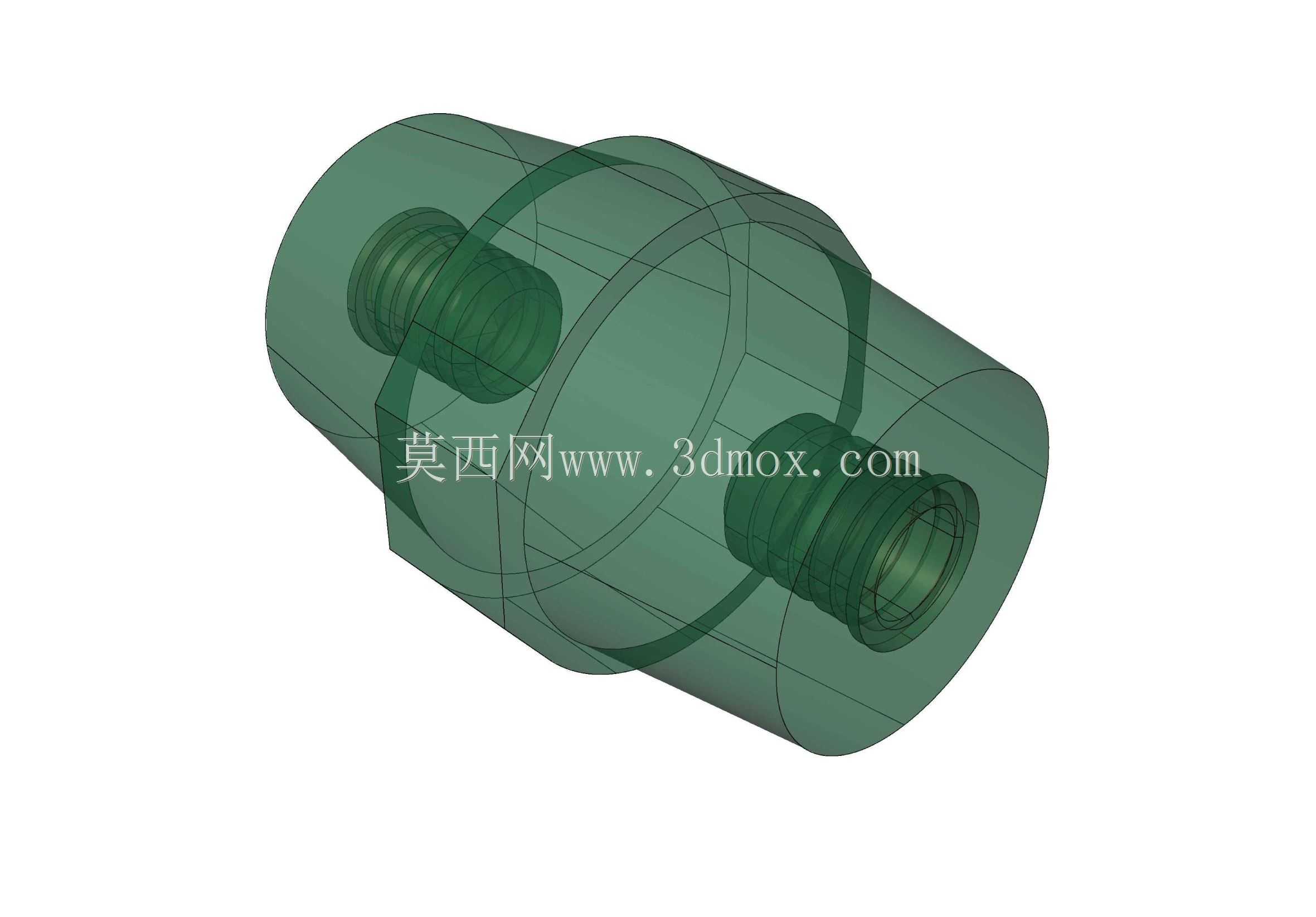

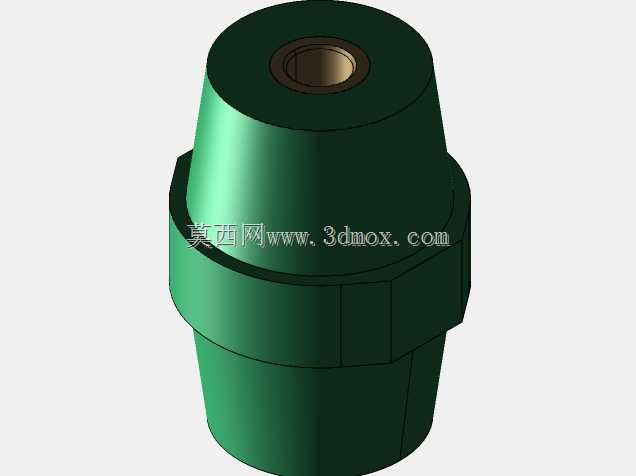

　　从结构设计逻辑来看，这个构件采用两端对称的内螺纹安装孔设计，中部设置凸起的绝缘隔台，整体采用半透明的绝缘工程材料建模呈现，能清晰看到内部的螺纹啮合结构与壁厚分布。设计时首先要考虑的是爬电距离要求，中部的环形凸台就是为了拉长带电体与接地件之间的沿面爬电路径，避免低压工况下出现沿面闪络，两端的内螺纹孔分别对应母线侧的安装螺栓与支架侧的固定螺栓，安装时不需要额外的嵌套金属件，依靠自身材料的结构强度就能承受母线的静载荷与短路时的瞬时电动力冲击。

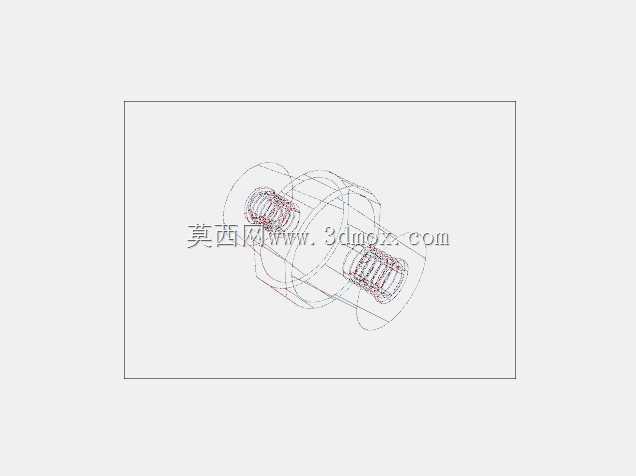

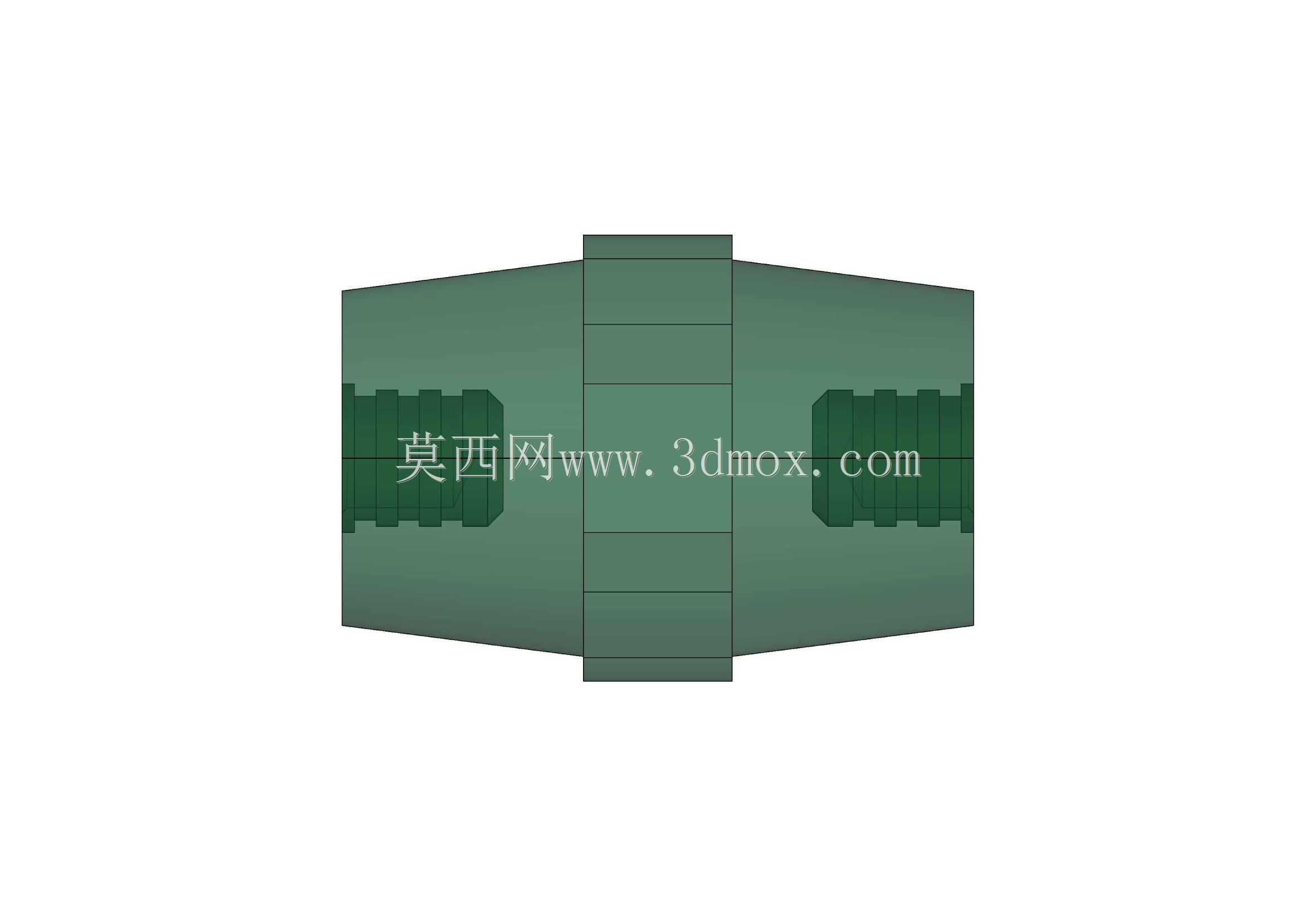

　　实际选型使用时，要先核对安装边界尺寸：构件整体为圆柱类结构，中部凸台的外径要大于两端安装段的直径，确保安装后凸台能完全隔离开母线固定面与支架安装面，两端内螺纹的深度要匹配对应安装螺栓的旋入长度，既不能因为螺纹过浅导致连接强度不足，也不能因为螺纹过深造成构件壁厚过薄降低绝缘与结构强度。建模过程中，内部螺纹采用标准公制螺纹的牙型轮廓建模，还原实际加工后的螺纹啮合状态，方便设计人员在做装配干涉检查时，准确判断螺栓旋入后的剩余空间，避免出现螺栓顶死、螺纹啮合长度不足的装配问题。

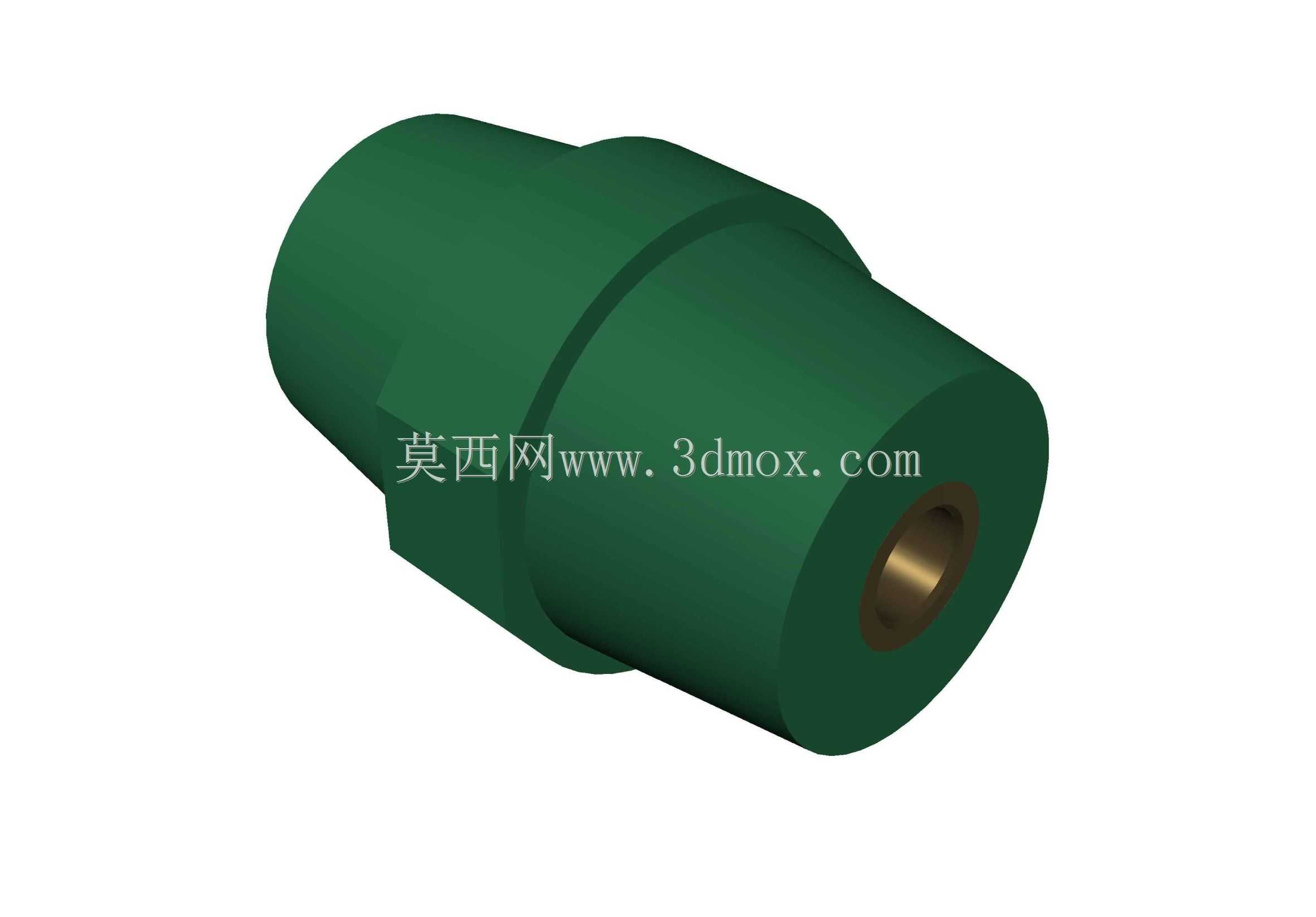

　　在配电设备的装配场景里，这类绝缘支撑件的排布间距也有明确要求，一般水平排布的低压母线每隔300-500mm就需要设置一个支撑点，垂直排布的母线支撑间距可以适当放大，但也要结合母线的截面尺寸、自重来调整，避免母线长期运行出现挠度变形。这个构件的外形做了圆滑过渡处理，没有尖锐的棱角，一方面是绝缘材料压制加工时便于脱模，减少应力集中点，提升构件的抗冲击、抗老化性能，另一方面也能避免安装过程中尖锐棱角划伤母线的绝缘层或者施工人员的手部。

　　从绝缘性能设计角度，构件的整体壁厚要满足低压系统的工频耐压要求，材料本身具备良好的阻燃、耐老化、耐温性能，能适配配电设备内部长期运行的温升环境，不会因为长期受热出现绝缘性能下降、结构变形的问题。建模时保留了构件的所有结构细节，包括两端螺纹的起始位置、中部凸台的过渡圆角、外圆柱面的加工余量参考，结构设计人员可以直接基于这个模型调整尺寸参数，适配不同电流等级、不同安装空间的母线支撑需求，不需要从零开始绘制基础轮廓，能大幅缩短配电配套构件的设计周期。

　　做装配验证的时候，要重点检查两个安装面的平行度，也就是两端螺纹孔的端面要保持平行，避免安装后母线出现倾斜，导致相邻母线之间的绝缘距离不均匀；同时要确认中部凸台的高度足够，确保安装完成后母线与安装支架之间的空气间隙满足低压配电的安全距离要求，不会因为间隙过小出现空气击穿的隐患。这个模型的结构设计完全贴合实际量产的绝缘支撑件加工工艺，没有无法脱模、壁厚不均的工艺缺陷，不管是做3D打印样件验证，还是开模压制生产，都能直接作为结构参考使用，不需要做大幅的工艺调整。
