线圈板搬运作业用夹持式鹰爪夹具结构

　　在电子元器件生产、变压器线圈预制、绝缘板材加工的产线环节，线圈板这类带有一定刚性、表面平整度较高但边缘易磕碰的工件，一直是物料转运工序里的适配难点——传统真空吸盘面对带镂空结构的线圈板容易出现吸力不足掉件，平口夹钳又容易夹伤板材边缘的绝缘层，这套夹持式鹰爪夹具正是针对这类横置板材的搬运需求做的定向结构设计。从实际作业场景来看，这套夹具可直接适配六轴工业机器人末端、桁架机械手的Z轴输出端，也能搭配直线滑台用在专机的上下料工位，覆盖从冲裁工序出料到叠料码垛、从检测工位移载到装配工位上料的全流程物料转运需求，针对transvese类横向排布的板材工件，夹持动作的对位容错率比普通平夹高30%以上，不需要额外增加视觉对位的高精度补偿就能稳定抓取。

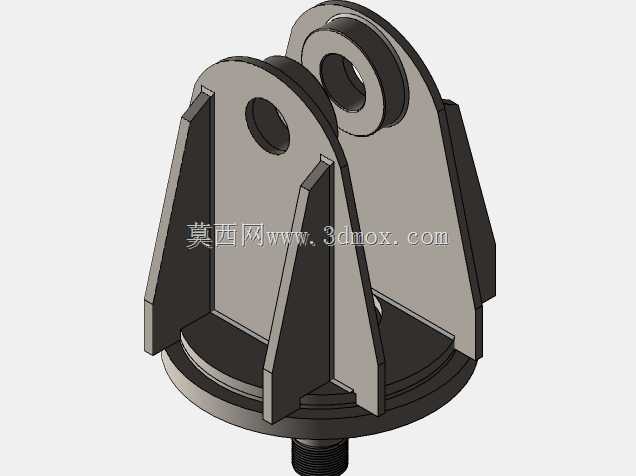

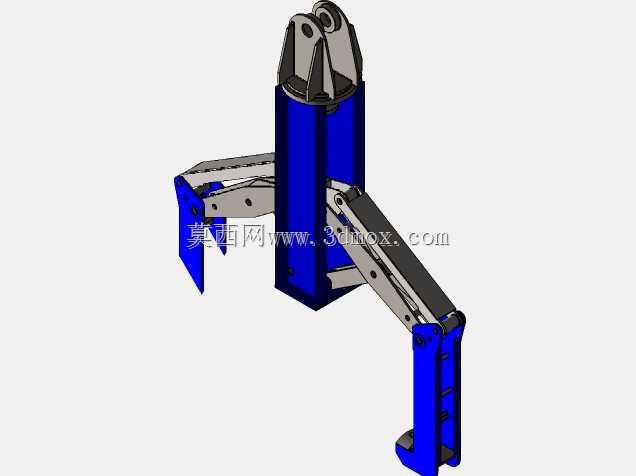

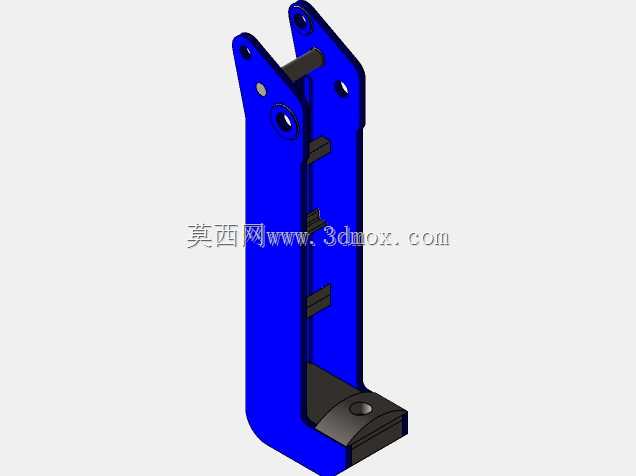

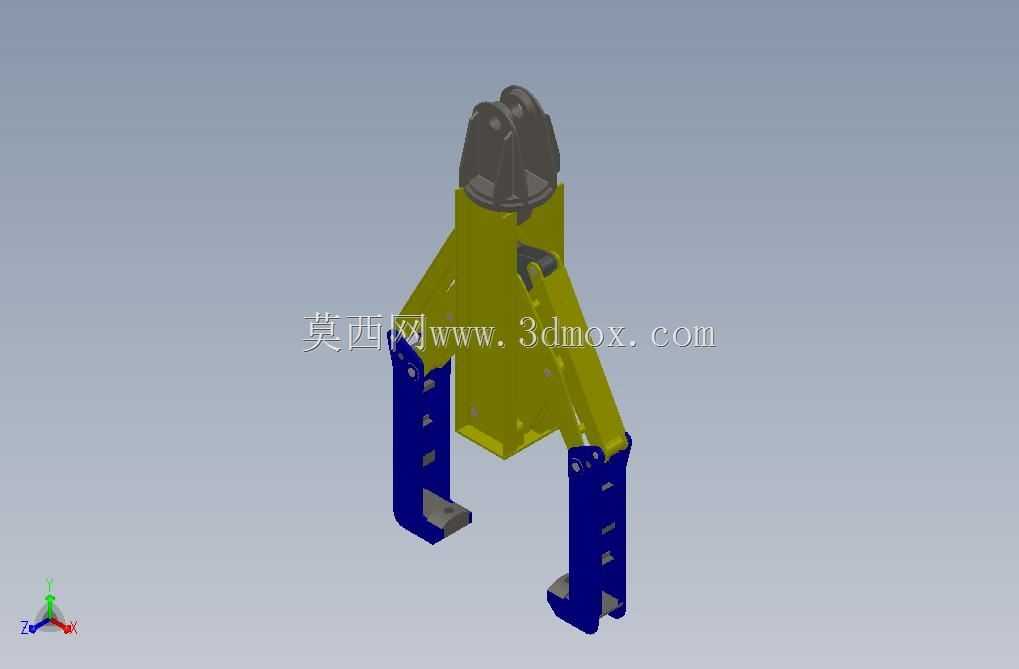

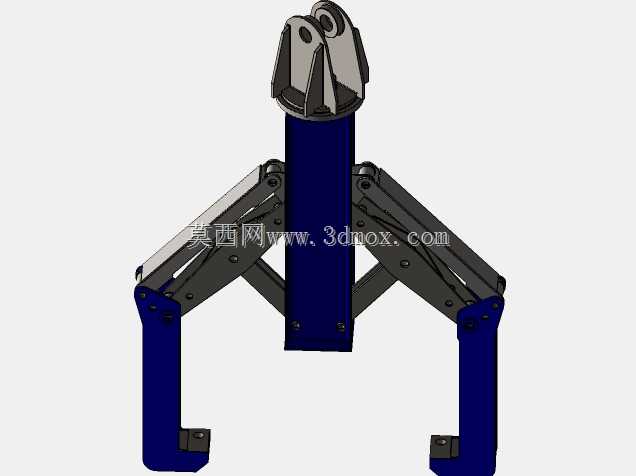

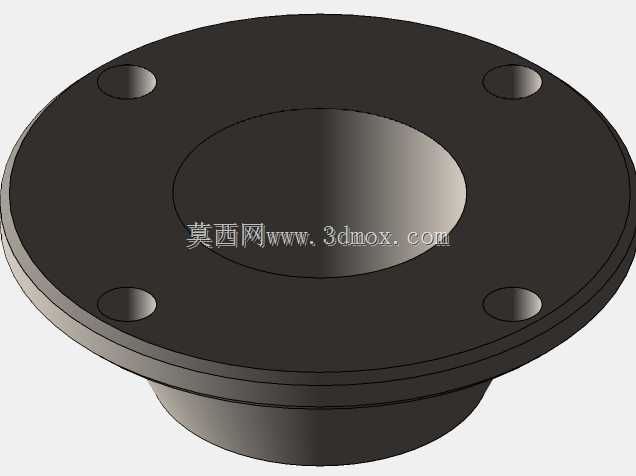

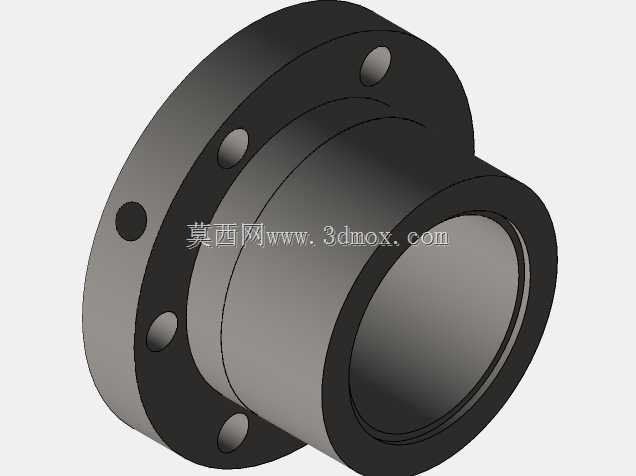

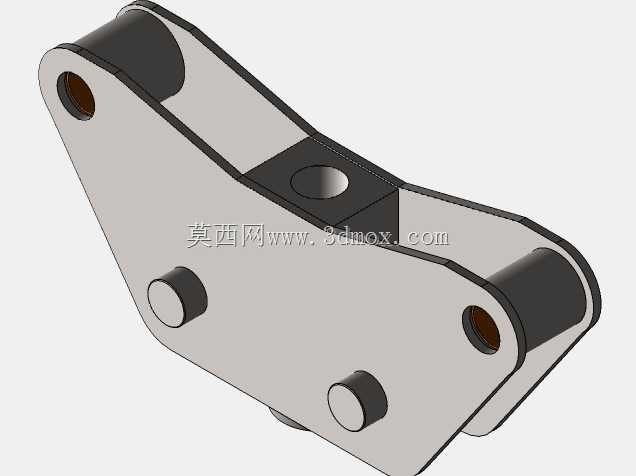

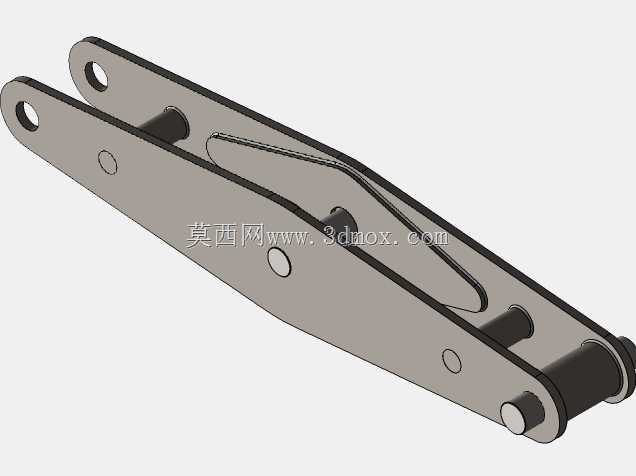

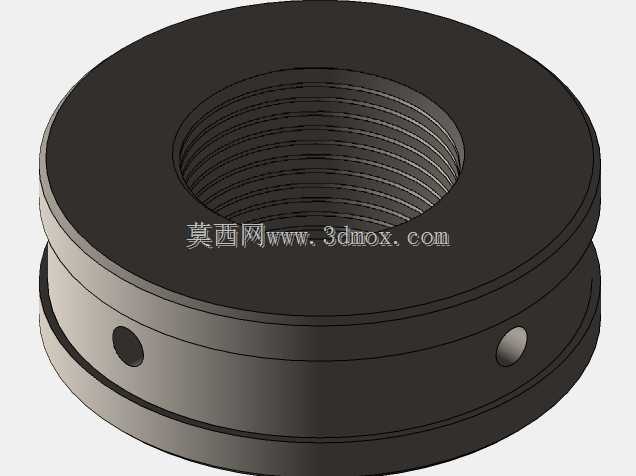

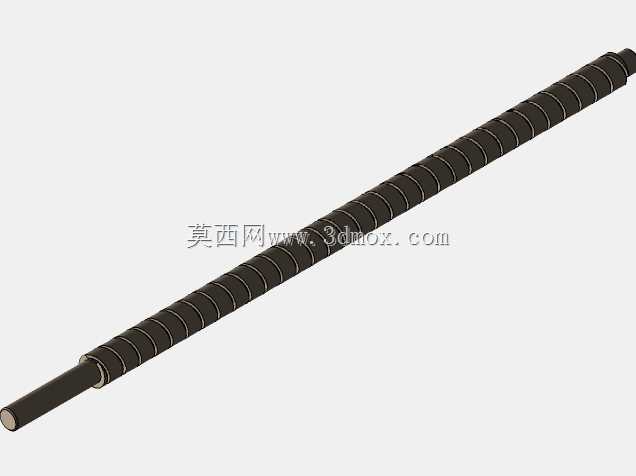

　　结构设计上，这套夹具采用了双指对称开合的布局，顶部的铰接基座作为整个夹爪的安装基准，预留了标准的法兰安装孔位，可直接匹配市面上主流的机器人末端执行器安装接口，不需要额外做转接板设计，安装边界的外径控制在120mm以内，在狭窄的设备内部工位移动时不会和周边的护罩、料架产生干涉。夹指部分做了分段式设计，靠近铰接点的上段采用高强度铝合金材质做轻量化处理，降低整个夹爪的自重，减少机械臂的负载冗余；下段接触工件的夹持段做了加长设计，单根夹指的有效夹持深度达到180mm，可适配厚度在10mm到80mm之间的叠层线圈板抓取，夹指内侧预留了防滑垫安装槽，可粘贴聚氨酯防滑垫，既增加夹持摩擦力，又能避免硬质金属直接接触工件表面造成压痕、绝缘层破损。驱动部分的铰接连杆做了力臂优化，当采用气缸驱动时，仅需0.5MPa的供气压力就能输出足够的夹持力，抓取单块重量在15kg以内的线圈板时不会出现松脱，开合行程控制在0到160mm之间，开合动作的响应时间控制在0.3秒以内，匹配高速产线的节拍要求。

　　设计过程中特意做了夹指的避空结构，夹指内侧的凹槽可避开线圈板表面凸起的接线柱、绕线端头，不会在夹持时压伤工件上的预装元件；顶部的铰接副采用了自润滑铜套，长期往复开合不需要频繁加注润滑脂，减少日常维护的工作量。整套夹具的重心落在安装法兰的中心轴线上，高速移动时不会出现偏载晃动，夹指的末端做了导向倒角，初次对位抓取时即使存在5mm以内的位置偏差，也能顺着倒角滑入正确的夹持位置，降低对工位定位精度的要求。从安装适配的角度来说，除了顶部的主安装法兰，夹具体侧面还预留了传感器安装位，可加装磁性开关、光电传感器来检测夹持状态、工件是否到位，不需要额外设计传感器支架，集成到现有设备上的改造成本极低。在实际的物料搬运测试中，这套夹具针对表面带轻微脱模斜度的绝缘板材、层压线圈板都能稳定夹持，不会出现夹偏、掉件的问题，夹指的张开角度经过反复调校，完全张开时两指末端的间距足够避开料架上的挡边，取放料时不会和料架产生碰撞，适配常见的层叠式料架、皮带线出料位的取料需求。
