手动按压式西瓜分切器结构设计方案

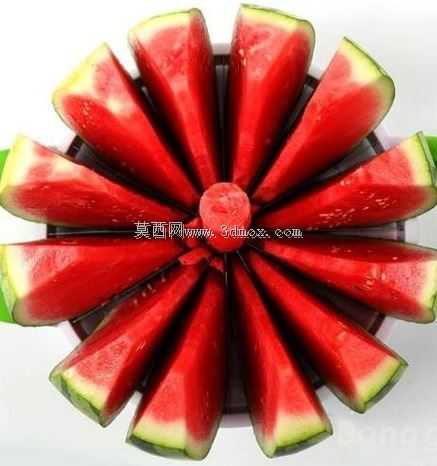

　　这款手动分切器具主要面向鲜果零售、家庭餐厨、自助餐饮场景的鲜果分切需求，区别于传统单刃刀具分切存在的切块大小不均、操作易伤手、分切效率低的问题，采用轮辐式多刃集成结构，单次按压即可完成整瓜的均匀分块，无需反复调整切割角度。从实际使用场景出发，设备的操作逻辑完全贴合人手施力习惯，两侧对称设置的弧形握把采用符合人体工学的弯折角度，握把端部的圆柱握持段做了圆角钝化处理，操作时双手握持握把向下均匀施力，刃口环组即可沿瓜体径向均匀切入，将整瓜一次性分割为12块大小一致的楔形瓜块，分切完成后提起器具，瓜块会自然从刃口间隙脱落，不会出现卡料粘黏的情况。

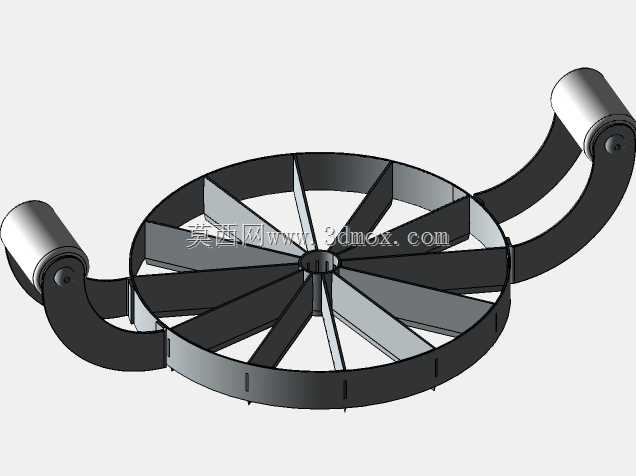

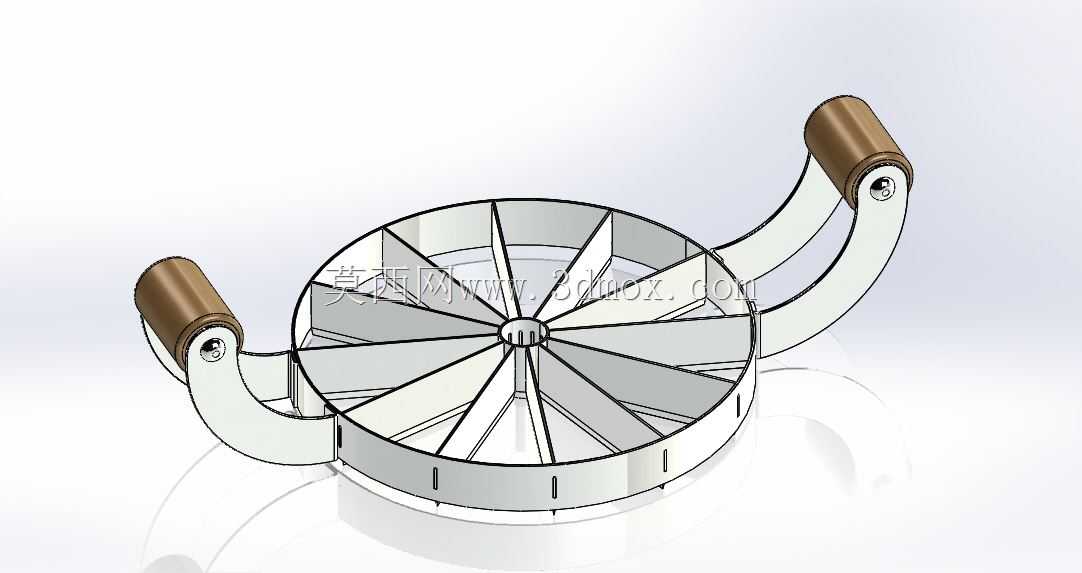

　　结构设计层面，核心分切单元采用环形外框加放射状刃片的集成结构，环形外框作为刃片的安装基准，所有放射状刃片的内端汇聚于中心定位凸台，外端与环形外框的内壁做无缝焊接固定，每片刃片的刃口角度统一设置为18度，既保证刃口切入瓜皮时的锋利度，又能避免刃口过薄导致的卷刃、变形问题，刃片厚度控制在1.2mm，切入瓜瓤时的阻力更小，不会过度挤压瓜瓤造成汁水流失。两侧的握把支臂通过铰接轴与环形外框的侧壁连接，铰接位置设置有限位挡块，控制握把的开合角度在0到35度区间，避免施力时握把过度外翻导致的受力偏移，握把支臂采用1.5mm厚的不锈钢板材冲压成型，表面做哑光拉丝处理，既保证结构强度，又能减少使用过程中的指纹残留与污渍附着。

　　从安装边界与外形尺寸来看，环形外框的外径设计为220mm，适配市面常见的8-10斤规格麒麟瓜、8424西瓜的外径尺寸，中心定位凸台的直径为15mm，分切时凸台首先抵住瓜体顶部中心位置，起到定位对中的作用，避免分切过程中刃组偏移导致的切块大小不均。握把展开后的最大横向宽度为360mm，收拢状态下横向宽度为240mm，日常收纳时可将握把收拢至与环形外框贴合的状态，减少收纳占用空间，整体结构无多余突出部件，可直接放入常规家用橱柜抽屉、餐饮门店的工具收纳柜存放。

　　考虑到食品接触场景的使用要求，所有与食材接触的部件均采用食品级304不锈钢材质，刃片与外框的连接位置做了圆弧过渡打磨，不存在清洁死角，使用后可直接冲水清洗，也可放入商用洗碗机进行高温清洁，不会出现锈蚀、镀层脱落的问题。在受力结构校核上，针对分切时的最大施力场景做了结构优化，每片刃片与外框的连接位置都做了三角加强筋处理，当单手握持最大施力达到150N时，刃片的形变量控制在0.1mm以内，不会出现刃片弯折、外框变形的问题，铰接位置的销轴采用不锈钢实心销轴，反复开合1000次以上也不会出现松旷、卡顿的情况。

　　实际使用过程中，这款分切器具无需外接电源，也没有复杂的操作步骤，新操作人员无需培训即可上手，相比传统刀具分切，分切单个西瓜的时间从1-2分钟缩短至10秒以内，分切出的瓜块边缘整齐，瓜瓤挤压破损率控制在3%以下，尤其适合鲜果切门店、自助餐厅、食堂等需要批量处理西瓜的场景，也可适配哈密瓜、甜瓜等类似尺寸的硬质瓜果分切需求，仅需根据瓜果的皮厚调整施力大小即可完成操作。结构设计上没有易损易耗部件，除刃口长期使用后需要正常打磨维护外，其余部件均可长期使用，维护成本极低。
