可拆卸金属板运输限位支撑支架

　　在干线物流、厂区物料转运的实际场景中，长条形型材、管材、定制化钣金构件的运输固定一直是容易被忽略但直接影响货损率的环节——传统的木质托架易受潮变形、一次性焊接的金属架无法适配不同规格的货物，空返时还会占据大量载具内部容积，抬高综合运输成本。这款可拆卸金属板支架正是针对这类痛点开发的配套支撑构件，核心设计目标是在满足货物限位承重要求的前提下，实现快速拆装、折叠收纳，最大化压缩空返时的空间占用。

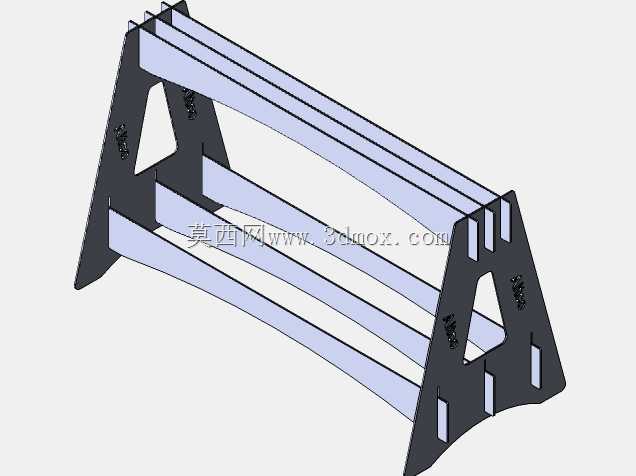

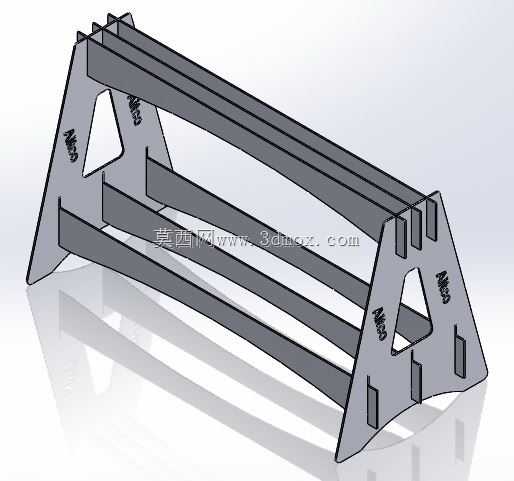

　　从结构设计逻辑来看，支架采用对称式三角侧板作为主要承力单元，三角构型本身是平面结构中抗形变能力最优的形式，无需额外增加加强筋就能承受侧向的挤压载荷，侧板上开设的三角形镂空并非单纯的减重设计，实际是为了在堆叠收纳时让相邻支架的侧板可以互相嵌入，进一步降低收纳后的整体厚度。两侧板之间通过多根平行的横向金属板条连接，板条与侧板之间采用插拔式的卡槽配合，不需要额外的螺栓、销钉等紧固件，现场作业人员不需要借助任何工具，只需要对准卡槽按压就能完成组装，拆卸时只需要向外扳动侧板的弹性卡位段就能分离所有构件，单组支架的拆装耗时可以控制在30秒以内，完全适配物流场站快装快卸的作业节奏。

　　实际使用时，支架会成对布置在货运卡车的货箱底板上，两组支架分别支撑在长条形货物的两端下方，侧板上预留的多组卡槽位可以根据货物的截面尺寸调整横向板条的安装位置，让货物的重心落在支架的支撑中心范围内，避免运输过程中因为急加速、急刹车或者路面颠簸导致货物侧滑、滚落。侧板底部做了微幅的弧形收边处理，这个细节设计是为了适配货箱底板可能存在的局部不平整，让支架放置时不会出现单点悬空的情况，同时弧形边缘也能避免刮伤货箱的防滑涂层或者货物的表面防护层。侧板上刻印的对位标识，可以让作业人员在组装时快速确认板条的安装位置，不需要反复测量对齐，降低一线人员的操作门槛。

　　从安装边界来看，单组支架组装完成后的整体宽度适配常规货运卡车的内部栏板高度，横向板条的长度覆盖了常见管材、型材的支撑跨度需求，不会因为支撑跨距过大导致货物中部出现挠曲变形；拆卸之后所有构件都可以叠平收纳，单组支架收纳后的厚度不到组装状态的十分之一，原本放置十组组装支架的空间，收纳后可以放置超过百组的散件，大幅降低空返运输时的空间浪费。构件全部采用普通冷轧钢板冲压成型，没有复杂的机加工工序，量产时的制造成本可控，表面做了喷塑处理，具备基础的防锈、耐磨能力，可以适应户外场站、潮湿货舱的使用环境，即使出现个别构件的变形损坏，也可以单独替换对应的板件，不需要整体报废，进一步降低全生命周期的使用成本。

　　不同于常规的固定式运输托架，这款支架的设计没有追求过高的承重冗余，而是针对300kg以内的长条形轻载物料做了结构优化，所有的板材厚度都经过了受力校核，在满足额定承重下形变不超过1mm的前提下，尽可能降低了单组支架的自重，作业人员单人就可以完成搬运、组装、摆放的全流程操作，不需要额外的吊装设备配合，尤其适配城市配送中多品种、小批量的物料转运需求，在五金建材配送、定制钣金件供货、装配式构件短途转运等场景下都能适配。
