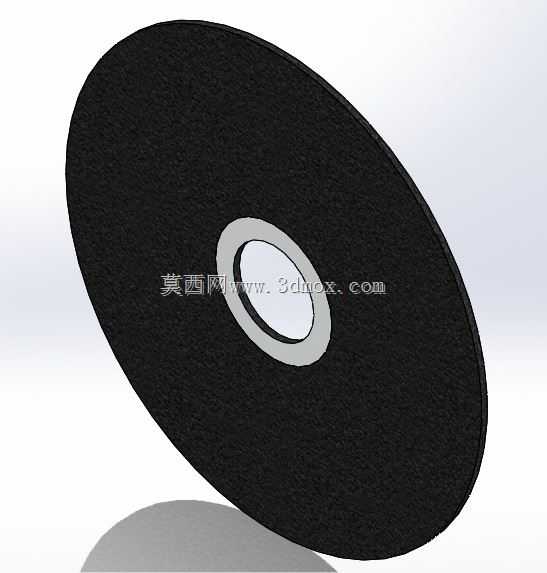

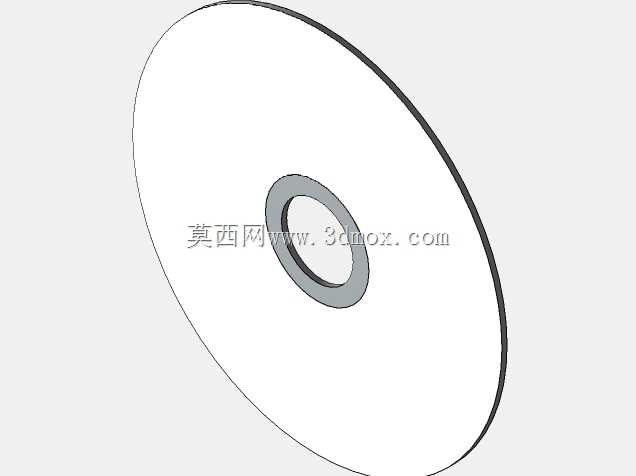

115型金属切割用砂轮切割盘结构设计

　　在金属加工现场，不管是钢结构预制场的型材下料、管道安装现场的管材截断，还是机加工车间的边角料修整、五金维修工位的工件裁切，这类115规格的树脂结合剂金属切割盘都是角磨机上最常用的消耗类磨具，日常作业里几乎是手持磨削切割场景的标配耗材。做这个切割盘的三维结构时，首先要匹配市面主流100型角磨机的输出轴安装尺寸，内孔的金属衬圈内径严格对应22.23mm的通用安装轴径，衬圈采用冲压镀锌钢板制作，既保证安装时的同轴度，避免切割片高速转动时出现偏摆抖动，也能分散夹紧螺母的压紧力，防止纸质或树脂基体的片体在夹紧时被压裂。整个盘体的外径设定为115mm，这个尺寸是手持角磨机切割作业的黄金尺寸区间，既不会因为直径过大导致角磨机负载过高、

　　手持操作力矩过大难以控制，也不会因为直径太小导致单次切割深度不足，应对常规厚度的角钢、扁钢、薄壁钢管、小型型钢都能一次切透，不需要反复挪动工件调整切割位置。盘体的厚度设计为1.6mm，这个厚度是兼顾切割效率和片体强度的平衡值：如果厚度过大，切割时的磨削阻力会明显升高，不仅切割进给速度慢，还会导致切口过宽、材料浪费多，切割产生的热量也会大幅增加，容易灼伤工件表面；如果厚度过薄，片体的侧向抗冲击能力会不足，手持操作时稍有角度偏斜就容易出现片体碎裂的安全隐患，1.6mm的厚度既能保证切割时的切口窄、材料损耗小，切割进给顺畅，也能满足日常作业中轻微侧向受力的强度要求。盘体的主体部分采用树脂结合剂碳化硅磨料结构，

　　建模时特意还原了磨料层的致密纤维增强结构，实际生产中这类切割盘内部会铺设多层玻璃纤维网作为增强骨架，哪怕片体出现局部裂纹，纤维网也能拉住碎块避免高速飞溅，这部分结构在三维模型里通过层状结构的细节做了体现，方便后续做有限元受力分析时模拟片体的抗碎裂性能。设计时还特意考虑了切割作业的排屑和散热需求，盘体的磨料层孔隙率做了对应设定，切割时产生的金属碎屑能顺着孔隙快速排出，不会堵塞磨料间隙导致切割效率下降，同时孔隙也能辅助空气流通带走切割产生的热量，避免片体因为过热导致树脂结合剂提前老化失效，延长单次使用的寿命。安装衬圈和磨料层的同轴度是这个零件设计的核心公差要求，建模时将衬圈和磨料层的同轴度公差设定在0.1mm以内，

　　实际生产中如果同轴度超差，角磨机高速运转时会产生明显的振动，不仅操作人员手持时震感强烈难以把控切割精度，长期使用还会磨损角磨机的输出轴承，缩短工具的使用寿命。另外，盘体的两个端面都做了平面度约束，保证安装时和角磨机的法兰盘、夹紧螺母能完全贴合，不会出现局部间隙导致夹紧力不均，高速转动时片体出现窜动。这类切割盘的使用场景覆盖了从家装水电的金属管线切割、钢结构安装的现场下料、设备维修的旧件拆除，到五金加工的小件裁切等多个场景，建模时还原的所有尺寸和结构细节，都能直接对接生产端的工艺设计，也能作为耗材选型时的尺寸匹配参考，确认和常用手持角磨机的安装兼容性，避免采购时出现尺寸不符无法安装的问题。不同于厚型打磨片的结构设计，切割盘的核心设计逻辑是在保证安全强度的前提下尽可能降低切割阻力，所以整个盘体的厚度均匀性也做了严格控制，整个圆周方向的厚度差不超过0.05mm，避免切割时出现片体厚薄不均导致的切口偏斜，保证切割面的平整性，减少后续打磨修整的工作量。
