手动夹持式管子台虎钳结构设计

　　在管道施工、水暖安装、金属管材二次加工的现场作业场景里，这类手动管虎钳是工位上离不开的基础夹持工装，区别于普通平口台钳的核心差异，是它专门针对圆形管件的周向夹持做了结构适配，能在对管件做套丝、切割、坡口加工、管件对接组焊时，提供足够的周向抱紧力，避免管材受力时发生周向转动或者轴向窜动，影响加工精度甚至带来操作安全隐患。

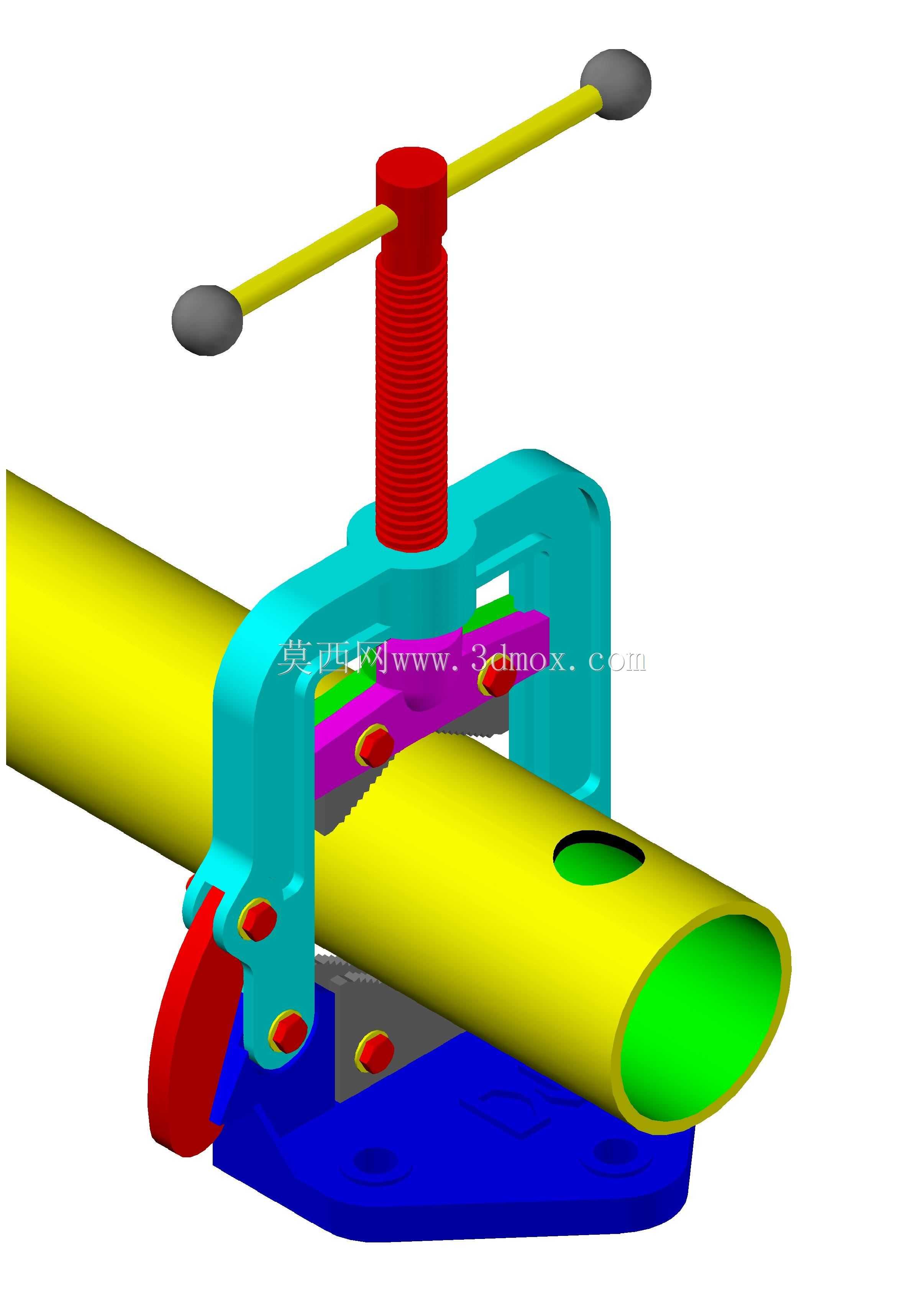

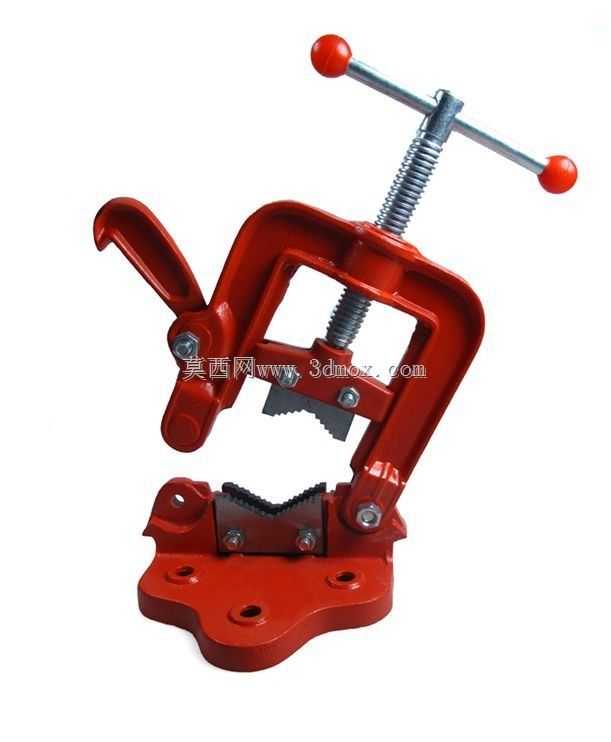

　　从结构设计逻辑来看，这套管虎钳采用了C型钳身作为主体承载框架，底部是带安装孔的铸铁基座，安装时可以通过螺栓穿过基座上的四个沉头孔，将整个钳体固定在木质或者钢制的钳工工作台台面上，基座的安装孔位间距适配常规钳工台的预留安装位，安装后钳体的工作面高度距离台面约120mm，预留出足够的操作空间，方便作业人员转动上部的施压螺杆，也能适配不同长度管材的摆放，不会因为基座过高导致长管材放置时出现倾斜翘边的问题。钳身的上部是带梯形内螺纹的施压座，配合红色的T型施压螺杆，螺杆顶端穿入两端带防滑胶套的加力杆，作业时转动加力杆就能带动螺杆垂直向下进给，螺杆下端压合在上钳口组件上，通过梯形螺纹的自锁特性，在施加足够夹紧力后不会因为管材的反作用力出现松脱，梯形螺纹的导程设计兼顾了进给效率和夹紧力放大效果，不需要施加过大的手动力就能输出足够的夹持力矩。

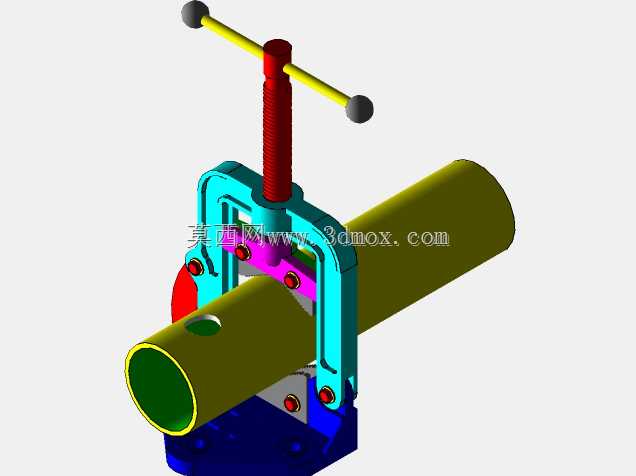

　　钳口部分是这套工装的核心功能结构，上下两组钳口都设计了带锯齿形咬合齿的硬质钳牙，钳牙的齿形角度针对金属管材的表面硬度做了适配，咬合时齿尖能轻微嵌入管材外壁，既不会因为咬入过深导致管材外壁出现过深的压痕损伤管壁，也能提供足够的摩擦力抵抗管材转动的扭矩。下钳口固定在钳身的下部基座上，上钳口和施压螺杆之间做了浮动连接设计，在夹紧不同管径的管材时，上钳口可以自适应微小的角度偏转，保证整个钳牙面和管材外壁充分贴合，不会出现局部接触导致夹紧力不足、或者局部压强过大夹扁薄壁管材的问题。钳身侧面设计了快开释放的扳扣结构，在需要快速调整开口大小、取出或者放入管材时，不需要反向转动多圈加力杆，只需要扳动红色的快拆扳扣，就能带动上钳口组件快速抬起，大距离调整开口尺寸，适配从DN15到DN80的常规低压流体输送钢管、镀锌管、PPR衬塑钢管的夹持需求，有效减少空行程的操作时间，提升现场作业的效率。

　　从实际使用的工况适配角度，这套结构的设计充分考虑了现场作业的粗暴使用场景，整个钳身采用铸铁一体铸造成型，关键受力部位做了加厚的加强筋结构，在施加最大夹紧力时钳身的变形量控制在0.1mm以内，不会因为长期受力出现钳身张口变形、夹持精度下降的问题。加力杆的两端套有橡胶防滑套，在手上沾有油污或者切削液的情况下也能稳定施力，不会出现打滑脱手的情况。钳牙采用可拆卸的设计，长期使用齿尖磨损后，可以松开钳牙的固定螺丝单独更换钳牙，不需要更换整个钳体，降低现场工装的维护成本。

　　在三维建模的结构处理上，各个活动部件之间都预留了合理的装配间隙，施压螺杆和螺纹座之间的间隙控制在0.05-0.1mm，既保证螺杆转动顺畅没有卡滞，也不会因为间隙过大出现夹紧时的晃动；快拆扳扣的转轴位置做了限位结构，扳动到锁紧位置时能自动卡止，不会因为作业中的振动导致扳扣松脱。整个模型的外形轮廓尺寸控制在合理范围内，总宽度约220mm，总高度在螺杆完全收起时约280mm，加力杆总长度约350mm，不会占用钳工台过多的操作空间，同时加力杆的长度设计也符合人体工程学，普通成年男性单手操作就能输出足够的夹紧力，不需要额外套加力套管，避免因为过度施力导致螺杆变形或者钳身断裂。

　　针对不同壁厚的管材使用场景，这套结构的夹紧行程做了足够的冗余设计，最大开口量可以达到100mm，除了常规的圆形金属管材，也能适配小尺寸的圆钢、六角棒料的夹持作业，在没有专用平口钳的临时作业场景下，也能完成小型五金零件的锉削、打磨、钻孔等基础加工作业，拓展了工装的适用范围。钳身的表面涂装分色处理也和实际工业产品保持一致，基座采用蓝色防锈涂装，钳身主体采用湖蓝色涂装，施压螺杆和加力杆采用警示黄色，操作扳扣采用红色，不同功能部件的颜色区分清晰，作业人员能快速识别操作部位，减少误操作的概率。
