石质纪念构筑物精细三维结构设计

　　该三维模型对应户外纪念类石质构筑物，核心应用场景集中在城市公共纪念园区、红色教育基地、公墓纪念区等需要承载纪念功能的户外公共空间，作为场所内的核心视觉标识与情感承载载体存在。从实际使用需求出发，这类构筑物需要长期暴露在户外环境中，耐受温湿度变化、雨水冲刷、紫外线照射等自然侵蚀，因此设计阶段优先考虑石材选型与拼接结构的耐候性，所有外露构件均采用天然石材加工，拼接缝预留合理的热胀冷缩余量，避免长期使用后出现石材挤压开裂、渗水返碱等常见工程问题。

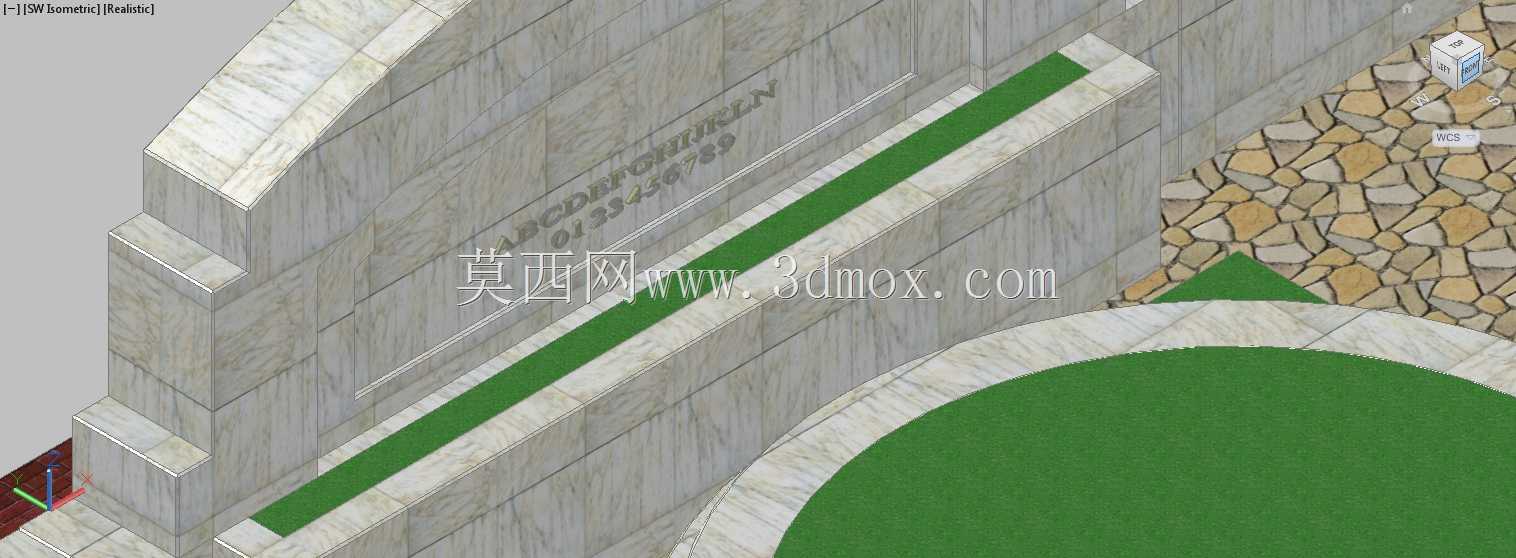

　　设计过程中首先确定主体结构的受力逻辑，主体碑体采用分层堆叠的承重结构，内部设置隐藏式混凝土芯柱作为主要承重载体，外部石材饰面板通过干挂连接件与芯柱固定，既保证整体结构的抗风、抗震性能，又能让外表面呈现完整的石材肌理，无明显外露固定件破坏视觉完整性。碑体侧面设置的倾斜绿色饰带区域，采用与主体石材色差明显的饰面材料，形成视觉引导线，强化碑体的竖向挺拔感，同时该区域预留了铭文镌刻的安装基面，可根据实际项目需求调整镌刻内容的排版范围，无需改动主体结构。

　　构筑物周边的衔接区域做了一体化设计，紧邻碑体的不规则碎拼铺装区域，采用小块天然石材错缝拼接，铺装基层设置透水层，快速排走碑体周边的积水，避免积水长期浸泡碑体基础造成沉降。与碎拼铺装衔接的弧形草坡边界，采用同碑体材质的石材做弧形压边，压边构件的弧度经过精准拟合，保证曲线顺滑无折角，压边下方设置隐藏式排水槽，将草坡区域的径流导排至周边排水系统，避免雨水冲刷铺装区域造成石材污染。

　　从安装边界维度考量，该构筑物的主体基础需要根据项目所在地的地质条件做适配调整，模型中预留了基础与上部结构的连接接口，安装时需保证基础顶面的水平度误差控制在2mm以内，避免上部石材堆叠出现错缝。主体碑体的安装作业面需要预留至少1.5米的操作空间，满足干挂作业、石材吊装的施工需求，周边弧形压边的安装需要提前在现场做放线定位，保证弧形轮廓与设计图纸的曲率完全一致，碎拼铺装的石材缝隙宽度统一控制在5-8mm，采用同色填缝剂填充，保证视觉整体性。

　　结构细节上，所有石材构件的外露棱边均做了3mm的小圆角处理，避免尖锐棱角造成人员磕碰，同时减少棱边位置的应力集中，降低运输、安装过程中石材崩边的概率。碑体顶部的弧形收头构件采用整石加工，减少拼接缝，提升顶部的防水性能，避免雨水从顶部拼接缝渗入结构内部。模型中所有构件的拼接位置均设置了定位止口，安装时可通过止口快速定位，降低现场安装的对位难度，提升施工效率，同时保证拼接缝隙的均匀一致。
