水箱配套D25口径浮球阀结构设计

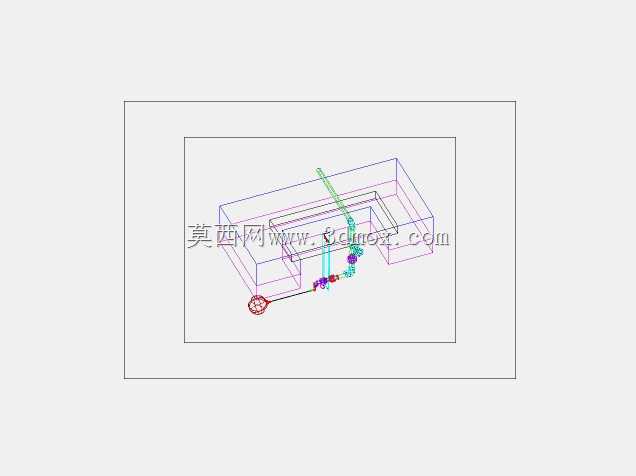

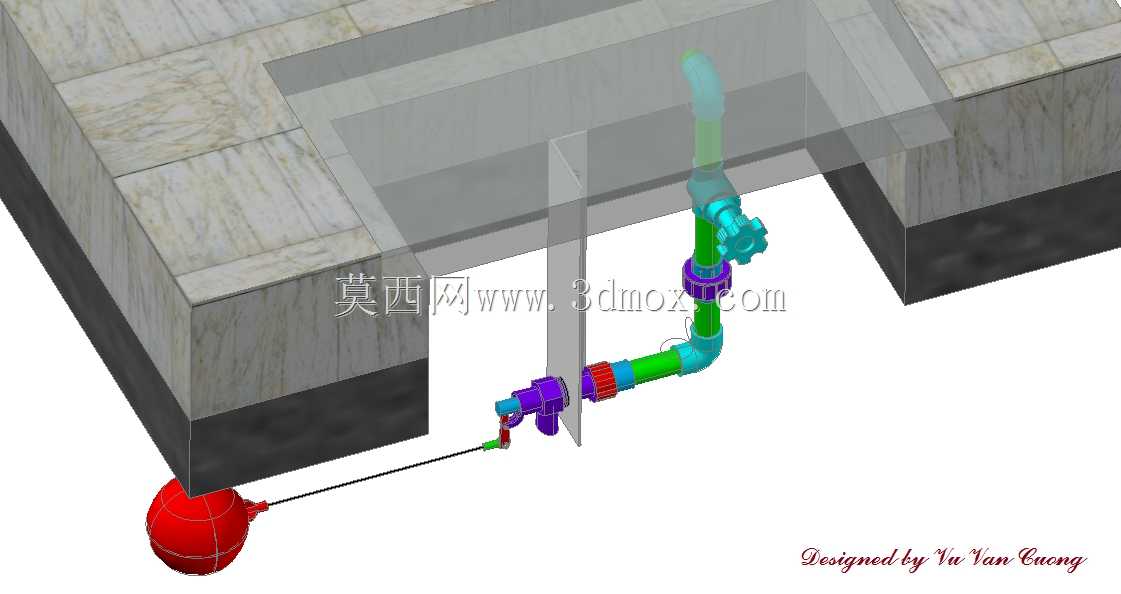

这款D25口径浮球阀主要适配民用建筑屋顶水箱、地下储水池、工业循环水补水箱等场景的自动液位控制需求，核心作用是在水位达到设定上限时自动切断进水通路，水位下降到设定下限时自动开启补水，全程无需人工介入，能彻底避免储水设施溢流跑水、补水不及时导致的供水中断问题。从结构设计来看，整套组件包含进水连接段、阀体启闭腔、多段转接管路、浮球摆臂以及红色空心浮球，各段管路采用不同色段区分功能，既方便建模阶段的零件层级管理，也能给现场安装人员提供直观的装配参照，避免管路接反导致的功能失效。设计阶段首先明确了DN25的公称通径参数，匹配常规4分转1寸的供水支管流量要求，进水端采用标准外螺纹连接，可直接对接墙面预留的供水内丝接头，无需额外定制转接头；阀体本身的启闭结构采用杠杆式传动，浮球随水位升降产生的摆动力通过金属摆臂传递到阀体内的密封塞，当水位抬升到设定高度时，浮球浮力产生的力矩刚好克服进水压力对密封塞的顶推力，实现密封断流，这个力矩配比是设计的核心要点，需要兼顾低压供水时的密封可靠性和高压供水时的启闭灵敏度，避免出现高压下关不严、低压下打不开的问题。安装边界方面，整套浮球阀安装完成后，沿管路垂直墙面方向的伸出长度控制在350mm以内，浮球最低下落位置距离阀体进水端的垂直高度为220mm，浮球最大摆动半径为120mm，选型时只要确认储水箱内壁距离进水口的安装空间大于400mm，水箱内部有效高度大于300mm即可顺利安装，不会出现浮球刮蹭水箱壁、摆臂卡滞的问题。建模过程中对各管路接头的密封槽位置、摆臂的铰接间隙都做了还原，铰接位置预留了0.2mm的装配间隙，既符合实际加工的公差要求，也能在三维装配干涉检查时准确模拟真实的活动状态，不会出现建模过盈导致的运动仿真报错。另外，多段管路采用90度弯头转接的布局，是为了适配水箱侧壁进水、浮球垂直下落的常规安装场景，相比直连式浮阀，这种转接结构可以把浮球的活动范围调整到水箱内部远离进水紊流的区域，避免进水水流直接冲击浮球导致的阀门频繁启闭、密封件过早磨损的问题，能有效延长整套阀门的使用寿命。
