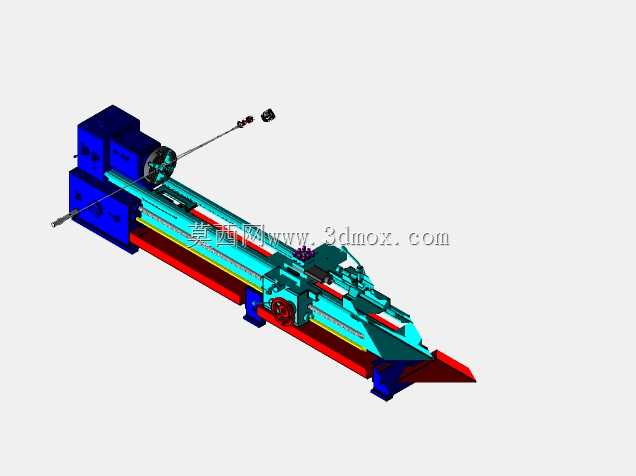

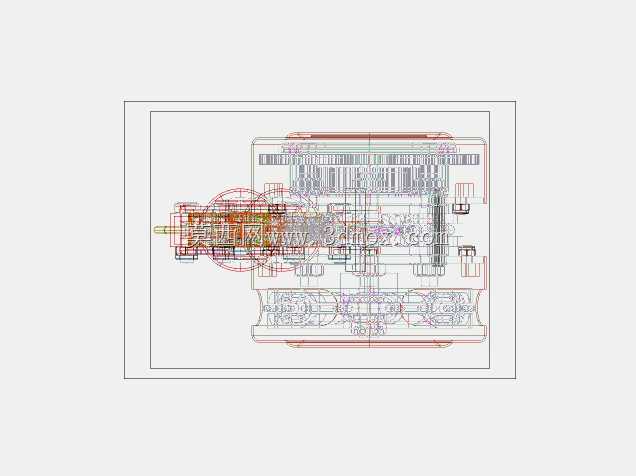

带手动链式起重装置的车床安装结构

　　在中小批量机械加工车间的设备布局调整、老旧机床搬迁以及新机床进场就位的作业场景中，车床这类长床身结构的重型加工设备，其安装就位一直是现场施工的难点——常规车间配置的桥式起重机往往受限于厂房立柱跨度、行车运行轨道的覆盖范围，无法精准抵达车床最终安装的基坑或垫铁组位置，尤其是贴靠车间侧墙、位于行车运行死区的安装点位，大吨位起重设备无法直接完成床身的落位微调，这时候配套手动链式起重装置的安装辅助结构就成了现场作业的核心依托。这套安装结构的核心设计逻辑，是在车床床身的纵向安装基准方向上，依托车间建筑的承重梁柱、预设的预埋吊点，搭配手动链式葫芦的多点柔性吊装体系，替代大型起重设备完成床身的近距离移位、水平度粗调以及最终落位的毫米级对位，不需要额外占用大型起重设备的台班，也能在狭窄的车间通道内完成作业。从结构功能上看，整套安装体系的吊装受力点完全匹配车床床身的工艺吊装位——也就是床身两端主轴箱、尾座安装区域的加强筋位置，不会因为吊点选择不当造成床身导轨面的形变，毕竟车床导轨的直线度直接决定后续加工的圆柱度、端面平面度精度，一旦吊装过程中床身产生微形变，后续即使反复调整垫铁也很难恢复出厂精度。手动链式葫芦的选型匹配了普通卧式车床的整机重量，单台葫芦的额定起重量覆盖床身分段吊装的载荷需求，多台葫芦配合时可以通过单链的收放实现床身的俯仰、侧倾微调，在床身落向垫铁组的过程中，作业人员可以通过手拉链条的小幅动作，控制床身的下降速度在每秒几毫米的区间，

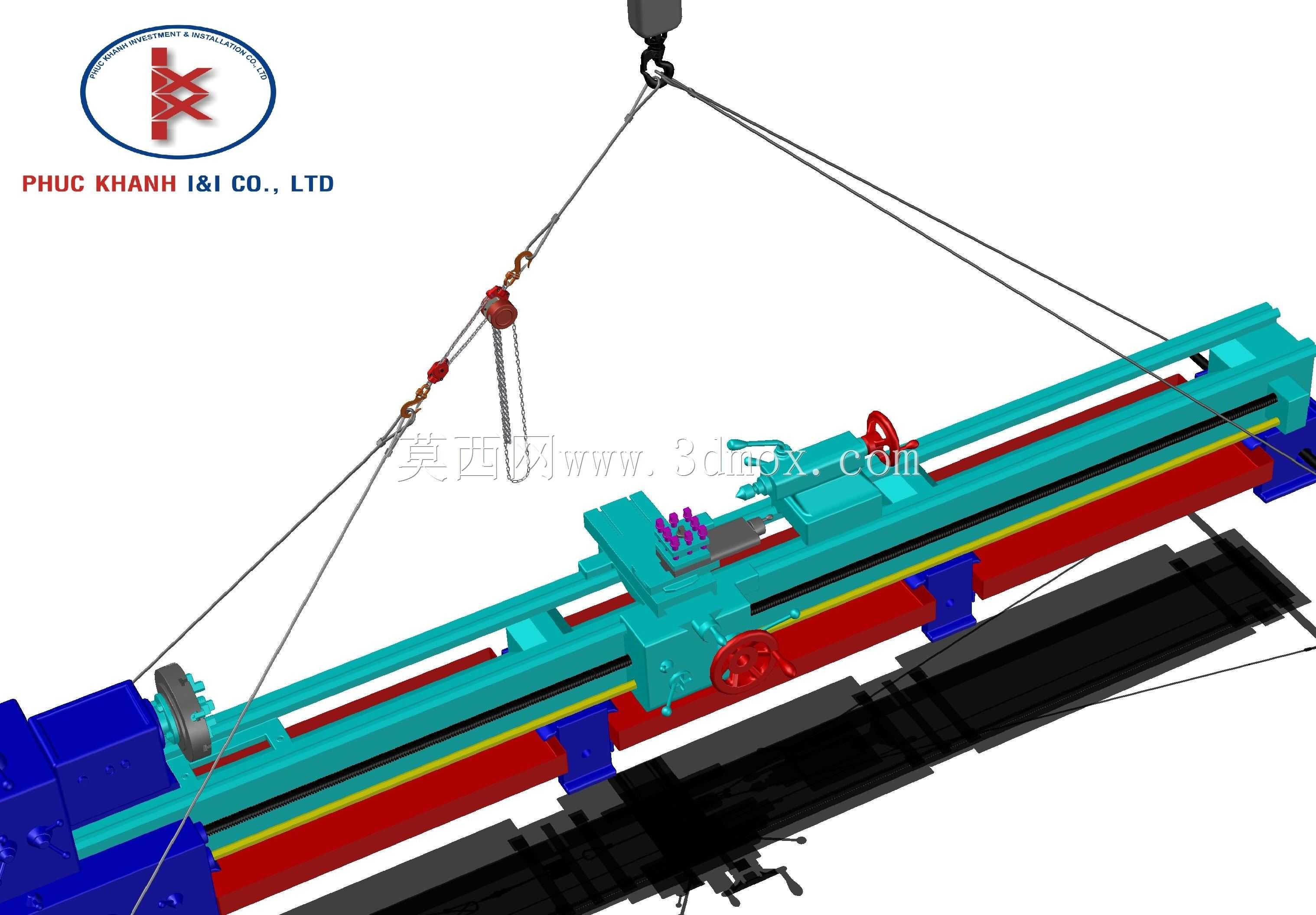

　　避免床身与垫铁发生刚性碰撞造成垫铁移位、基础预埋件松动。设计这套安装结构时，首先明确了不同规格车床的安装边界尺寸：针对常见的回转直径400mm、加工长度1米到2米的卧式车床，床身的纵向长度通常在1.8米到3.2米区间，宽度在0.8米到1.1米之间，吊装时吊索的展开角度控制在60度以内，避免吊索对床身侧面产生过大的横向挤压力；吊点的高度设置需要匹配手动葫芦的最小起升高度，确保床身被吊起后底部距离安装基础的高度保持在100mm到150mm之间，这个高度既方便作业人员在床身下方推送垫铁、清理基础面的杂物，也不会因为起升高度过高造成床身晃动幅度过大，增加对位的难度。在实际安装作业的流程里，这套结构的使用逻辑完全贴合现场施工的实际需求：首先是在车床进场前，先在安装点位上方的承重结构上固定好链式葫芦的上吊钩，确保吊钩的投影位置与车床最终安装的纵向中心线重合，待车床通过车间转运车辆运到安装点位附近后，先通过转运车辆的自带液压尾板将车床卸到地面的滚杠排子上，再通过滚杠将床身推移到链式葫芦的吊装覆盖范围内，随后将葫芦的下吊钩与床身的工艺吊耳可靠连接，通过同步收放两侧的葫芦链条，将床身缓慢吊起至脱离滚杠排子的高度，此时作业人员可以移除滚杠、清理基础表面的浮浆与杂物，再通过单台葫芦的单独微调，将床身调整至水平状态，随后缓慢放松链条，让床身逐段落向预先布置好的可调垫铁组，在落位的最后阶段，通过撬棍配合葫芦的小幅升降，完成床身地脚螺栓孔与基础预埋螺栓的精准对位，

　　整个过程不需要大型起重设备长时间驻留作业面，也能在空间受限的车间内完成高精度的安装对位。需要注意的是，这套安装结构的吊索配置全部采用柔性钢丝绳搭配卸扣，在吊索与床身漆面、加工面接触的位置垫有橡胶护垫，避免吊装过程中刮伤床身的防护漆面、磕碰导轨的精加工面；链式葫芦的制动机构在每次起吊前都需要做空载试吊，确认制动可靠后再承载床身重量，避免起吊过程中出现滑链风险。另外，针对床身安装后的水平度调整，这套吊装结构可以在床身落位后保留单侧的吊装受力，方便作业人员调整对应位置的垫铁高度，不需要额外架设千斤顶来顶起床身，大幅减少了安装过程中的辅助工装投入。在日常的车间设备维护场景中，这套配套的链式起重安装结构还可以兼顾车床主轴箱拆卸、

　　床身导轨精度复测时的辅助吊装需求，不需要每次维护作业都临时架设三角架、协调起重设备，大幅提升了车间设备运维的效率。从结构设计的细节来看，吊点的位置选择避开了车间内的管线、照明灯具等障碍物，吊装作业时床身的移动路径上没有突出的结构干涉，确保床身在移位过程中不会与周边设备、建筑结构发生碰撞；手动链式葫芦的链条长度预留了足够的调整余量，即使遇到基础面标高存在小幅偏差的情况，也能通过链条的收放满足起升高度的需求，不需要额外接长索具。整套安装结构没有复杂的电控元件，全部依靠机械结构实现受力承载与动作调整，在车间断电、现场没有临时供电的情况下也能正常完成安装作业，完全适配中小机加工车间的现场作业条件，也降低了安装作业对现场配套条件的要求，即使是没有配置大型起重设备的小型加工车间，也能依靠这套结构完成车床的进场安装与后期移位调整。
