立式多级SAER离心泵结构设计

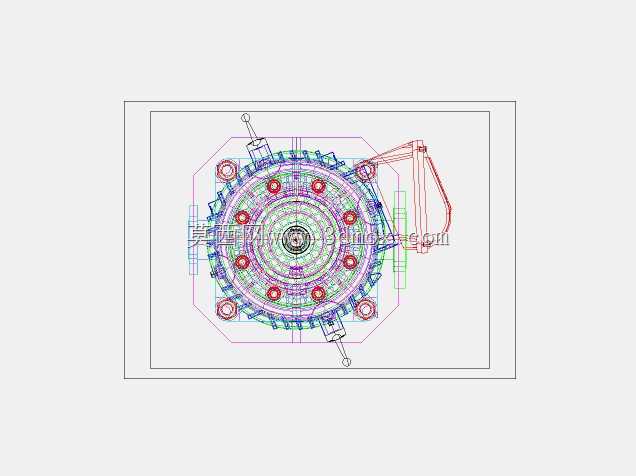

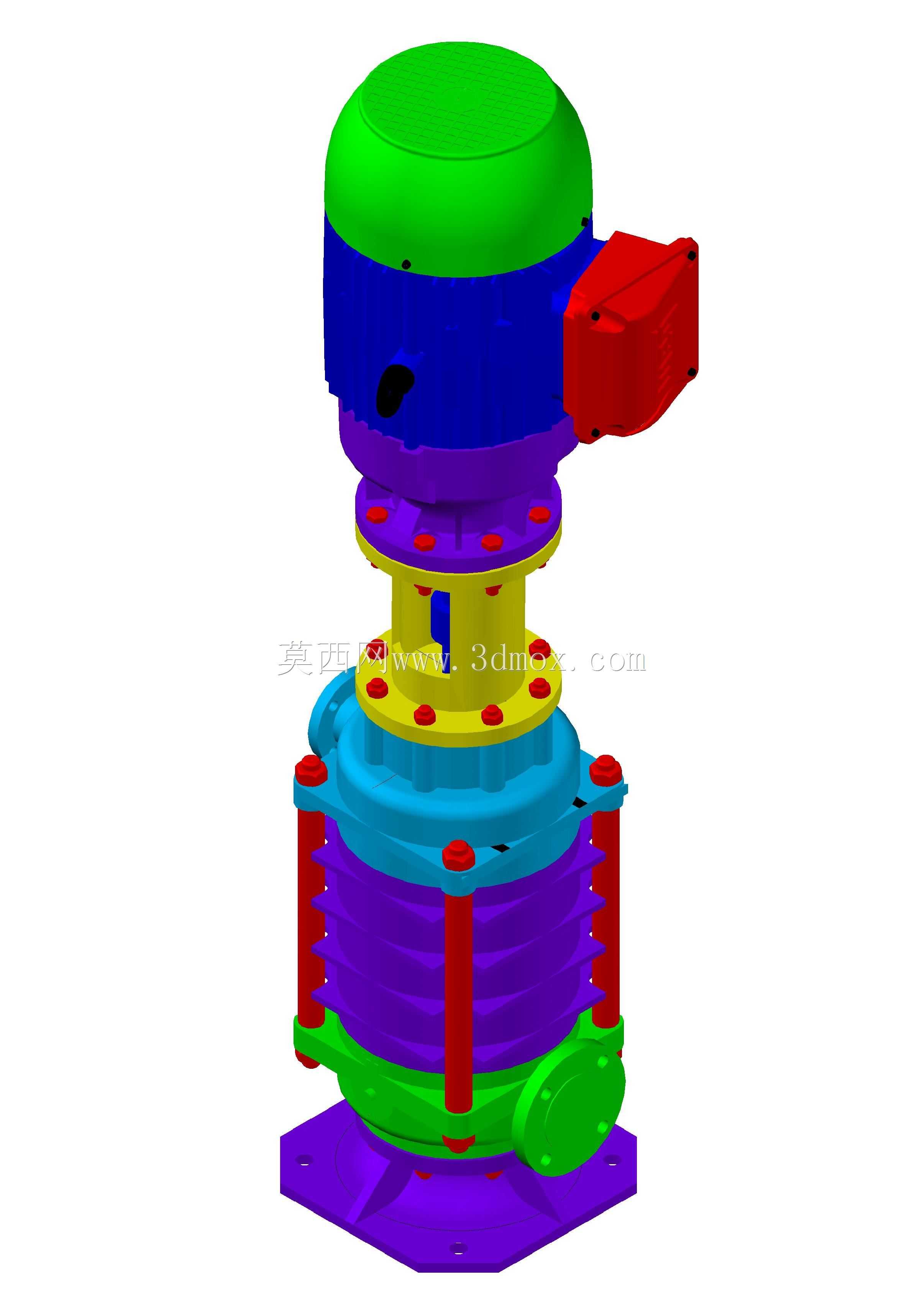

　　该款立式多级离心泵的三维结构设计，核心面向民用供水、工业流体增压、暖通循环等常见流体输送场景，在高层楼宇二次供水、工业冷却循环系统、小型水处理机组中都有广泛适配空间。从结构布局来看，整机采用立式同轴布置，驱动端与泵体段沿垂直轴线串联排布，底部设置方形安装底座，底座预留对应规格的螺栓安装孔位，安装时可直接通过膨胀螺栓或连接螺栓固定于混凝土基础或钢制安装架上，安装边界需预留足够的垂直检修空间，满足后期叶轮、密封件的拆装维护需求。

　　顶部驱动单元采用一体化防护结构，接线腔独立侧置，接线端朝向侧面布置，可避免管线干涉，防护外壳的曲面造型兼顾散热与防护需求，能适配多数室内外常规安装环境的防护要求。驱动单元与泵体之间设置连接支架段，该段承担轴向定位与扭矩传递的作用，支架上的周向均布连接螺栓可保证上下段的同轴度，避免运行过程中出现偏磨问题。

　　泵体中段采用多级叶轮腔串联结构，每一级泵壳通过止口定位配合，周向布置的拉紧螺栓将各级泵壳沿轴向压紧，保证高压工况下的腔体密封性能，拉紧螺栓沿圆周均匀分布，受力均匀可避免长期运行后出现壳体变形渗漏的问题。进出口法兰设置于泵体下部侧方，法兰端面的连接尺寸符合常规管路对接标准，可直接与同通径的工业管路对接，无需额外制作过渡连接件。

　　从设计思路层面，该结构优先考虑了立式安装的空间优势，相比卧式同参数泵组，占地面积可缩减60%以上，非常适合安装空间局促的楼宇管井、小型设备机房场景。各级叶轮腔的流道采用渐变式截面设计，可逐级提升流体压力，满足高扬程输送需求，同时立式结构下叶轮的重力方向与轴线重合，可降低径向轴承的偏载负荷，延长轴承使用寿命。轴封位置设置于泵体上部，远离输送介质的沉积区域，可减少介质杂质对密封件的磨损，提升密封组件的无故障运行时长。

　　在安装适配性上，整机重心沿垂直安装轴线分布，底座的支撑跨度经过匹配设计，运行过程中的振动幅度可控制在常规泵组允许范围内，无需额外加装厚重的减震基础即可稳定运行。侧置的接线腔可根据现场布线需求调整接线方向，适配不同走向的动力线缆排布。泵体底部的底座除了安装固定功能外，还设置了排污接口位置，可在检修时排空泵腔内残留的介质，避免冬季低温环境下残液冻裂泵壳。

　　针对不同工况的适配需求，该结构的各级泵壳、叶轮段可根据扬程需求调整串联级数，在基础结构不变的情况下覆盖更广的参数区间，减少了衍生型号的开模与设计成本。外部拉紧螺栓的设计也方便后期拆解维护，无需专用工装即可完成各级叶轮、密封件的更换，降低了现场运维的难度。整体结构的零部件通用化程度较高，连接紧固件均采用常规标准件，后期备件采购替换成本较低，适合批量配套于各类供水、循环流体输送系统中。
