火灾报警手动触发牵引装置结构设计

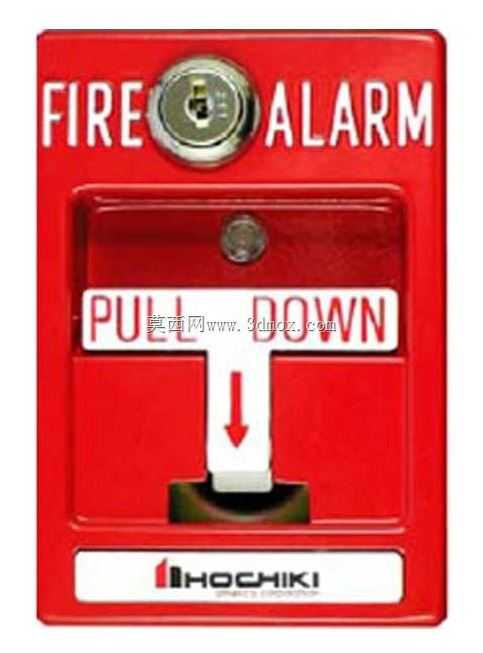

　　在商用建筑、工业厂房、轨道交通站点等人员密集或高火灾风险场所，手动火灾报警触发装置是整个消防预警系统里最基础也最关键的人工干预节点，区别于烟感、温感这类自动探测元件，手动触发装置需要在人员发现火情的第一时间，通过可靠的机械动作完成信号触发，不存在探测盲区或误判漏判的可能，是消防验收环节里必查的末端部件。本次设计的手动牵引触发站，核心逻辑是通过下拉式的机械牵引动作完成开关触发，相比按压式结构，下拉动作的施力方向更符合人在紧急状态下的本能动作，不会出现慌乱中按压力度不足、按压位置偏差导致的触发失败问题。从结构设计层面看，整个装置的外壳采用阻燃工程材质一体成型，正面预留的锁孔用于日常状态下的装置锁定，避免非火情状态下的误触发，

　　只有运维人员持专用钥匙才能完成复位操作，这一结构的设计需要兼顾锁芯的安装定位精度，既要保证日常锁定状态下拉板无法被拉动，也要保证触发后复位时锁舌能顺畅卡入限位槽。中间的下拉操作区域做了内凹式的结构设计，操作面板上的箭头标识直接指向施力方向，下拉板的行程经过反复校核，控制在15mm到20mm之间，这个行程长度既不会因为行程过短导致轻微触碰就误触发，也不会因为行程过长让操作人员在紧急状态下需要施加过大的拉力，触发拉力设定在50N到80N区间，适配不同年龄、不同力量水平的操作人员施力能力。装置底部的品牌标识区域做了下沉式的铭牌安装位，不会因为日常擦拭、磕碰导致标识磨损脱落。从安装边界来看，

　　整个装置的外轮廓尺寸控制在标准86型安装盒的适配范围内，背部的安装孔位完全匹配现有消防布线的底盒间距，不需要在墙体上额外开孔，替换老旧报警装置时可以直接完成适配安装，外壳与墙面的贴合面做了一圈密封胶条的预留槽，安装后可以阻挡粉尘、水汽进入装置内部，适配地下车库、户外连廊这类多尘、潮湿的安装场景。内部的触发开关采用微动开关搭配牵引复位弹簧的结构，下拉板被拉动到设定行程时，会触碰到微动开关的触发臂，完成电信号的输出，同时弹簧被拉伸蓄能，当运维人员用钥匙解锁后，弹簧会带动下拉板自动复位到初始位置，不需要额外手动推回，减少复位操作的步骤。在结构建模过程中，所有的活动部件都做了间隙校核，下拉板与外壳之间的单边间隙控制在0.3mm，

　　既不会因为间隙过小导致热胀冷缩时出现卡滞，也不会因为间隙过大让灰尘、蚊虫进入装置内部，锁芯与外壳的配合采用过盈定位加螺丝紧固的双重固定方式，避免长期使用后锁芯出现松动偏移。触发臂的位置做了可调式的安装槽设计，装配时可以根据微动开关的实际触发行程微调触发臂的位置，保证每一台装置的触发行程都在设计区间内，不会出现零部件公差累积导致的触发过早或触发滞后问题。从实际使用场景的适配性来看，装置正面的操作区域采用高对比度的红底白字设计，即使在烟雾弥漫、照明中断的火情场景下，人员也能快速识别装置位置，下拉操作的施力点做了防滑纹理处理，手上沾水或者戴薄手套的情况下也能顺利完成下拉动作，不会出现打滑的问题。整个装置的结构没有复杂的传动部件，所有活动件都做了防锈处理，长期安装在无人频繁运维的区域也不会出现锈蚀卡滞的问题，日常巡检只需要检查外观是否完好、锁具是否正常即可，不需要频繁拆解维护，大幅降低后期运维的工作量。
