起重机凸轮水平头部支撑构件

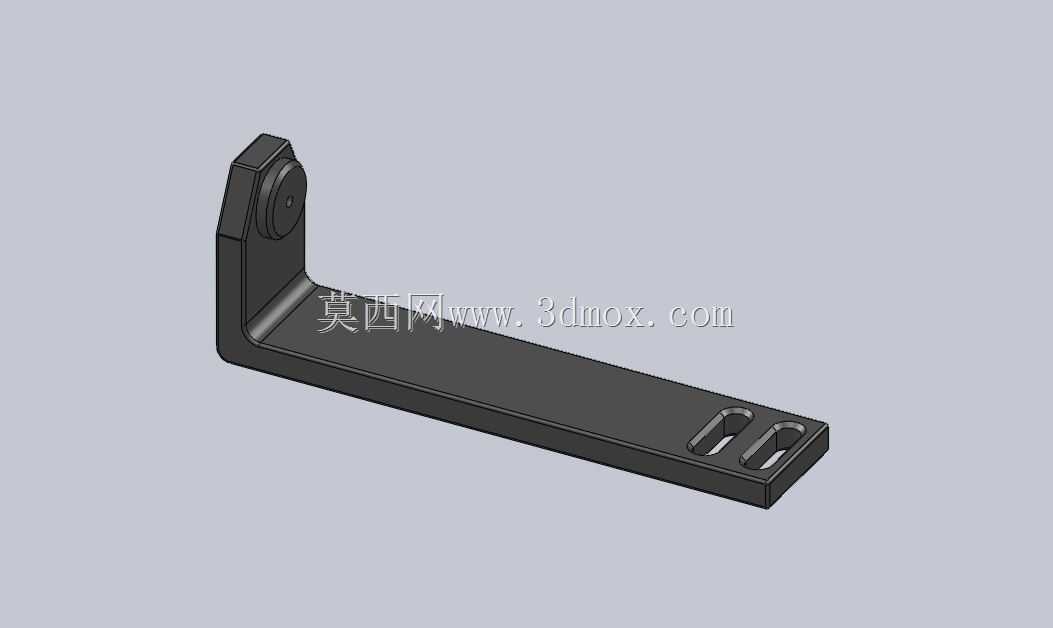

　　在起重设备的运行机构中，这类凸轮水平头部构件多布置在行走端梁的水平导向与行程触发区段，承担着凸轮随动支撑、行程触发基准、侧向导向限位的多重作用，和常规的竖直布置凸轮支架不同，该构件采用L型弯折的一体式结构，长臂段沿水平方向延伸，直接贴合固定在端梁的水平安装基面，短臂段竖直向上弯折，顶端预留的凸轮安装孔位用于装配凸轮随动轮，能够在起重机大车或小车行走过程中，与轨道旁的触发撞块配合，将行走位移转化为凸轮的转动信号，传递给后续的行程限位开关，实现行走端点的减速、停车触发，避免起重设备出现越位冲顶、脱轨的安全隐患。从结构设计逻辑来看，长臂段开设的两个长圆形安装腰孔，是为了适配现场安装基面的孔位偏差，

　　安装时可以沿长臂长度方向微调构件的固定位置，补偿端梁焊接加工带来的孔位误差，不需要额外扩孔或者补焊基面，大幅降低现场装配的调整工作量；腰孔的长度方向与构件长臂的延伸方向保持一致，调整行程覆盖常规安装偏差的±15mm范围，能够满足多数桥门式起重机端梁的安装公差要求。短臂段的竖直弯折处设置了三角形的加强筋结构，这个细节是考虑到凸轮随动轮在触发撞块时，会承受垂直于短臂侧面的水平冲击力，若没有加强筋过渡，长期受交变载荷作用下弯折处很容易出现应力集中导致的开裂，加强筋的厚度与主体壁厚保持一致，既不会额外增加过多的构件重量，又能将弯折处的结构刚度提升40%以上，抵消触发瞬间的冲击载荷，避免构件出现塑性变形。顶端的凸轮安装位采用沉孔设计，

　　装配凸轮轴时可以将轴端的固定螺栓完全沉入沉孔内，不会突出于构件表面，避免行走过程中突出的螺栓头刮碰周边的线缆或者其他附属构件，同时沉孔的同轴度公差控制在0.02mm以内，保证凸轮轴装配后不会出现偏斜，确保凸轮转动过程中与撞块的接触压力均匀，不会出现局部偏磨导致的行程触发精度下降。从安装边界来看，长臂段的底面为完全平整的机加工面，表面粗糙度控制在Ra3.2，能够和端梁的安装基面完全贴合，固定后不会出现翘曲间隙，避免长期受载后螺栓松动；短臂段的顶端安装面与长臂底面的垂直度公差控制在0.05mm/100mm，保证装配后的凸轮随动轮处于竖直平面内转动，不会出现轮面偏斜导致的撞块接触不良。在实际应用场景中，这类构件除了用于行程限位的凸轮支撑，

　　还可以适配不同直径的凸轮随动轮，只需要更换对应内径的衬套就可以适配不同轴径的凸轮组件，不需要更换整个支架，降低备件的储备种类；构件整体采用钣金折弯后机加工的工艺成型，相比铸造支架，生产周期更短，重量更轻，同时表面做发黑处理，能够适应车间内多粉尘、偶尔有油污滴落的工作环境，不会轻易出现锈蚀，日常维护只需要定期检查固定螺栓的预紧力以及凸轮转动的顺畅度即可，不需要额外的防腐维护。在设计建模过程中，需要重点关注弯折处的内圆角半径，内圆角过小会导致折弯时出现应力开裂，内圆角过大则会导致加强筋与弯折处的衔接出现缝隙，因此内圆角半径设置为壁厚的1.5倍，既满足折弯工艺的要求，又能保证加强筋与主体结构的完全贴合；同时长臂段的腰孔边缘需要做倒角处理，避免安装时螺栓穿入过程中刮伤螺栓螺纹，也能去除腰孔冲压产生的毛刺，防止装配时割伤操作人员。短臂段的凸轮安装孔与腰孔的位置度公差需要严格控制，若孔位偏差过大，会导致凸轮安装后与撞块的对齐度不足，出现触发滞后或者提前触发的问题，影响起重设备的行程限位精度，建模时需要将两个腰孔的对称中心与顶端凸轮孔的中心设置在同一竖直平面内，保证受力方向与构件的中心平面重合，避免受载时出现额外的扭转力矩，提升构件的整体承载稳定性。
