船用手动液压拉绳式起重起锚绞车结构

　　在中小型作业船舶、休闲帆船以及近海作业平台的甲板区域，这类拉绳式起锚起重绞车是出镜率极高的甲板核心设备，区别于大型船舶配套的重型锚机，该类设备兼顾锚泊收放与轻型起重的双重功能，不需要布设复杂的液压管路或者大电流供电回路，手动操作模式可在船舶失电、液压系统故障的应急场景下独立完成作业，液压驱动模式则可应对大载荷下的收放需求，两种驱动模式的切换结构集成在卷筒上部的棘轮离合区域，操作人员仅需拨动离合拨杆即可完成模式切换，不需要额外拆解部件。

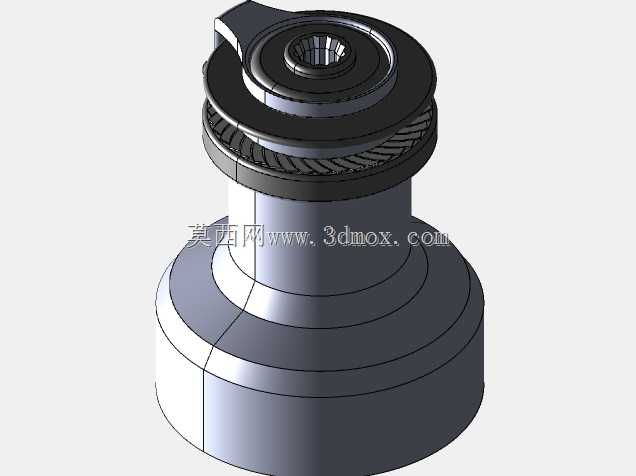

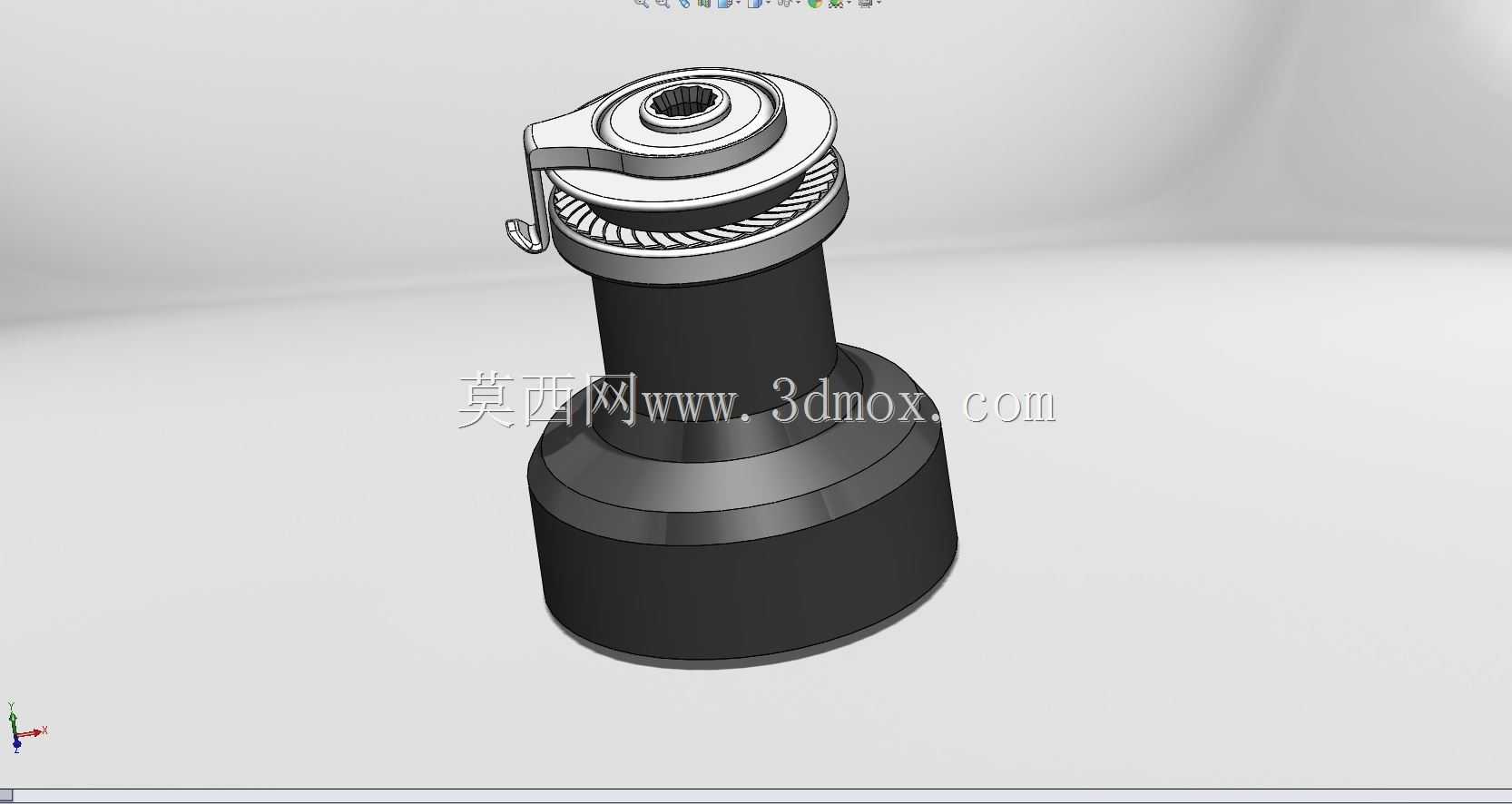

　　从结构设计逻辑来看，设备整体采用立式同轴布局，下部为驱动基座，直接通过底部法兰与甲板预埋的安装底座螺栓连接，安装边界需保证基座底部与甲板贴合面平面度不超过0.2mm，避免长期受拉后螺栓出现应力集中断裂，基座内部集成了减速齿轮组与液压驱动接口，手动操作时的输入扭矩经过行星齿轮组减速后传递至中部卷筒，传动比设置匹配成年人手动操作的舒适扭矩区间，保证单人操作即可拉动额定载荷的锚链或者缆绳。中部卷筒为缆绳/锚链的缠绕承载区域，卷筒表面设计有平行排布的防滑绳槽，可避免拉绳在受拉过程中出现乱绳、咬绳问题，绳槽的深度与宽度适配常规直径的化纤缆绳与小型锚链，卷筒上下两端设置有挡边凸缘，凸缘高度高于满绳状态下的绳层高度，防止缆绳从卷筒侧边脱出。上部的棘轮止逆结构是设备安全功能的核心，棘爪与棘轮的啮合角度经过反复校核，可在载荷悬停状态下自动锁止卷筒反转，不需要额外设置刹车锁止机构，拨杆结构同时集成了棘爪脱开功能，在需要放绳时仅需扳动拨杆抬起棘爪，即可控制卷筒转动放绳，放绳过程中可通过控制棘爪的啮合频率控制放绳速度，避免放绳过快导致缆绳打结。

　　设备顶部的输入接口为内花键结构，既可以连接手动摇把实现人力驱动，也可以对接液压马达的输出花键轴实现动力驱动，接口的花键参数采用通用船用设备标准，不需要定制转接件即可完成配件更换。在实际作业场景中，该类设备除了完成起锚作业外，还可用于甲板物资的短途吊装、船舶靠泊时的缆绳收紧、作业渔网的收放等工作，设备的立式安装结构占用甲板面积极小，基座直径仅需匹配常规甲板安装位即可，整体高度控制在成年人腰部操作区间，操作人员站在设备侧面即可完成所有操作，不需要攀爬或者俯身作业。

　　设计过程中需要重点考虑海洋盐雾环境下的防腐性能，所有外露结构件均采用耐腐蚀材质或者做表面防腐处理，棘轮、棘爪等受力磨损件采用不锈钢材质加工，避免长期使用后出现锈蚀卡滞，转动配合部位均设置有密封防尘结构，防止海水、甲板沙尘进入配合间隙加剧磨损。设备的载荷传递路径全部沿轴向分布，从顶部输入扭矩经过减速结构传递至卷筒，再通过卷筒将缆绳的拉力传递至底部基座，最终由甲板安装结构承受全部载荷，整个传力路径没有额外的弯折受力点，结构刚度冗余充足，可在额定载荷下长期稳定工作，不会出现结构变形问题。在安装尺寸校核时，需要预留设备周边不小于300mm的操作空间，保证操作人员在扳动拨杆、连接驱动部件时有足够的操作余量，同时要避免设备安装位置与甲板其他系泊件、舱门结构出现干涉，保证360度操作无遮挡。
