TO-3晶体管封装用陶瓷氧化铝导热绝缘垫片

　　在功率电子设备的组装环节，TO-3封装晶体管的散热与绝缘处理一直是结构设计中需要重点考量的细节，这类金属封装的功率器件工作时结温升高快，若热量无法及时导出，很容易出现参数漂移甚至热击穿失效，同时器件金属外壳与散热基座之间若直接接触，容易因电位差形成环流干扰电路，也可能在装配应力下出现外壳磨损，这款陶瓷氧化铝垫片正是针对该场景设计的配套结构件。

　　从实际使用场景来看，这类垫片主要应用在工业控制电源、音频功率放大设备、老式线性稳压电源、大功率射频发射模块的TO-3封装器件装配工位，夹在晶体管金属底座与铝制散热翅片、机箱散热壁之间，既承担热量传导的通路作用，又实现器件与散热结构之间的电气绝缘，避免外壳带电带来的安全隐患与信号干扰。不少维修场景中替换老化的云母垫片时，这类氧化铝陶瓷垫片的导热效率、抗老化性能都远优于传统云母材料，长期高温工作下不会出现粉化、脆裂的问题。

　　在功能特性上，这款垫片采用95%以上氧化铝含量的陶瓷基材，本身具备高导热系数与优异的体积电阻率，能够在保证绝缘耐压满足安规要求的前提下，尽可能降低接触界面的热阻，减少热量传递过程中的损耗。垫片的平面度控制在合理范围内，装配后与器件底座、散热面的贴合度高，配合导热硅脂使用时能够填充微观间隙，进一步降低界面热阻。同时陶瓷材质本身具备一定的耐磨性能，多次拆装也不会出现表面划伤、掉屑的问题，适合需要反复调试的设备装配场景。

　　设计思路上，这款垫片完全匹配TO-3封装晶体管的安装孔位布局，整体轮廓贴合TO-3器件底座的外形，没有多余的外伸结构，不会占用散热片上额外的安装空间，能够适配市面上绝大多数标准TO-3封装的晶体管与配套散热座。孔位的位置度公差经过严格校核，装配时两个安装固定孔能够精准对齐器件与散热片上的螺纹孔，不会出现孔位偏差导致的装配应力，避免器件外壳受挤压出现形变损伤内部晶圆。垫片的边缘做了圆角钝化处理，没有尖锐的毛刺棱角，装配过程中不会划伤操作人员的手指，也不会割破装配时用到的绝缘套管、导线外皮。

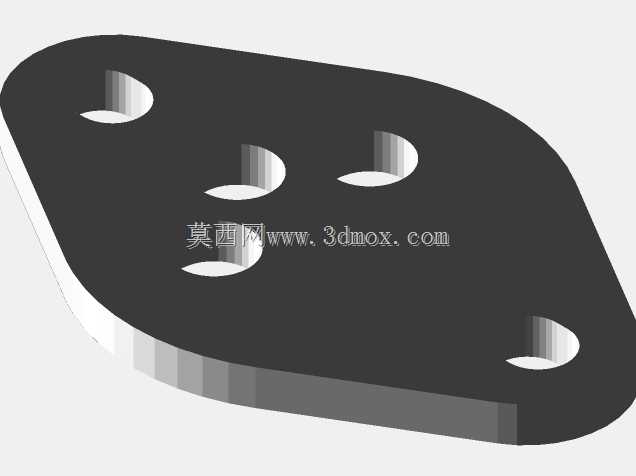

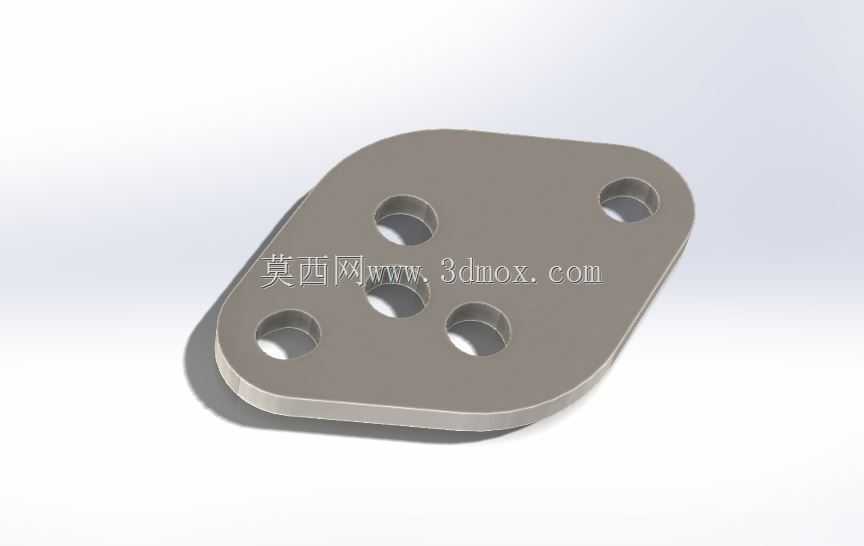

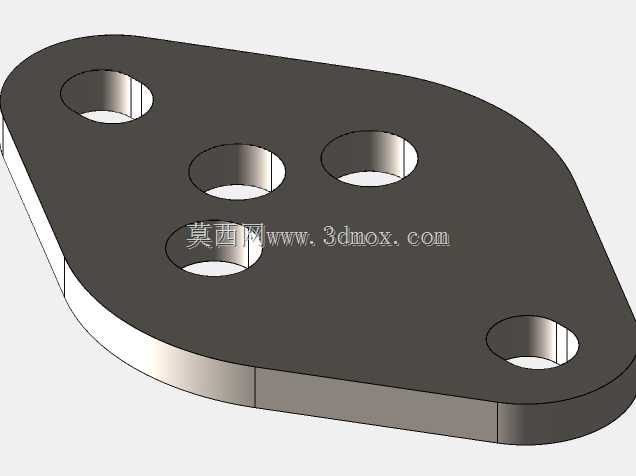

　　从安装边界来看，这款垫片的厚度属于薄型结构设计，不会额外增加器件与散热片之间的堆叠高度，能够适配原有标准TO-3的安装螺丝长度，不需要更换更长的固定螺丝，也不会因为垫片过厚导致螺丝啮合长度不足出现松脱。垫片的五个开孔分别对应TO-3封装的三个引脚过孔与两个安装固定孔，引脚过孔的直径预留了足够的安全间隙，既不会让引脚接触到垫片孔壁形成短路风险，也不会因为开孔过大减少有效导热接触面积，平衡了绝缘安全与导热效率的需求。整体外形的轮廓尺寸刚好覆盖TO-3器件的金属底座接触面，不会超出底座范围影响周边其他元器件的布局，在高密度排布功率管的散热板上也能顺利装配，不会和相邻器件的垫片、固定结构产生干涉。

　　实际建模过程中，这类垫片的结构看似简单，但孔位的相对位置、轮廓的倒角尺寸、厚度公差的设定都需要结合实际器件的安装尺寸反复校核，不能直接照搬理论尺寸，否则很容易出现装配时孔位对不齐、垫片放不进安装位的问题。建模时需要优先保证安装孔的位置精度，其次是平面度的工艺合理性，毕竟陶瓷烧结过程中会有一定的形变，设计时需要预留合理的公差范围，既满足装配要求，也符合陶瓷加工的工艺特性，避免设计出无法批量生产的结构。
