双龙门数控等离子切割设备结构设计

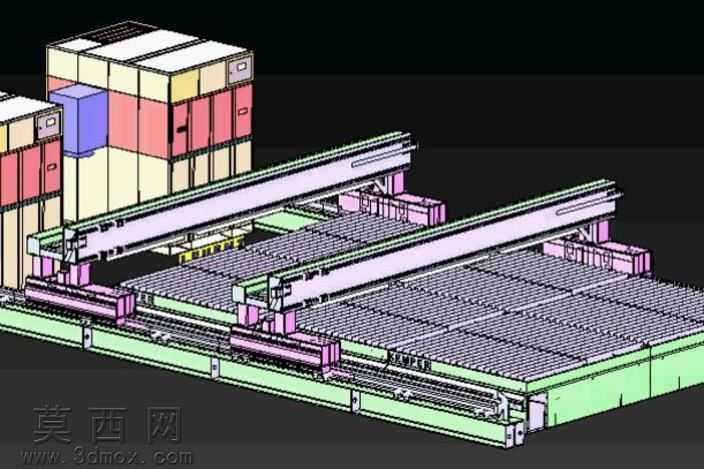

本模型为双龙门架构的数控等离子切割设备三维设计成果，采用主流三维机械设计软件完成全参数化建模，整体装配逻辑清晰，各部件配合关系完整还原真实设备的机械结构。建模过程中严格遵循工业切割设备的设计规范，对设备的核心组成部分进行了精细化还原：底部采用一体化焊接床身结构，搭配格栅式承料工作台，格栅条采用模块化拼接设计，既保证了承托待切割板材的结构强度，也预留了切割熔渣的掉落空间，同时方便后期损耗件的快速更换；床身两侧铺设高精度直线导轨与齿条传动组件，作为龙门架的行走导向与动力传输结构，建模时还原了导轨安装基准面、齿条定位槽以及行程限位块的细节结构。设备配置两套独立的龙门行走机构，每个龙门架上搭载可横向移动的等离子割炬安装滑座，滑座部分还原了升降调节机构、割炬夹持组件以及拖链安装位，双龙门的设计可实现双工位同步切割作业，大幅提升板材加工效率。机身侧部设计有集成式电气控制柜柜体，柜体采用多舱室分隔结构，分别预留了数控系统安装位、伺服驱动安装区、电气元件排布空间以及散热通风结构，柜门处还原了密封胶条、门锁铰链等细节。材质渲染阶段，针对不同部件的真实材质属性进行了区分设置：床身主体采用机床常用的绿色烤漆材质，龙门架结构件采用米白色工业漆面材质，电气柜门板根据功能区分采用红、黄、蓝等不同的警示色漆面，导轨、齿条等传动部件采用金属镀铬材质，格栅工作台采用耐磨铸铁材质，整体渲染效果贴近真实工业设备的视觉质感。设计过程中充分考虑了设备的实际使用需求，双龙门的独立运动结构可分别执行不同的切割路径，既可以同时加工两块同规格板材，也可以配合完成大幅面板材的分区切割，大幅提升设备的加工适配性；所有运动部件的行程范围、安装间隙都按照实际加工参数进行预留，保证模型结构具备实际生产参考价值，可用于设备方案展示、结构优化验证以及相关数控切割设备的教学演示使用。
