带圆盘刀库的龙门式数控铣削设备结构设计

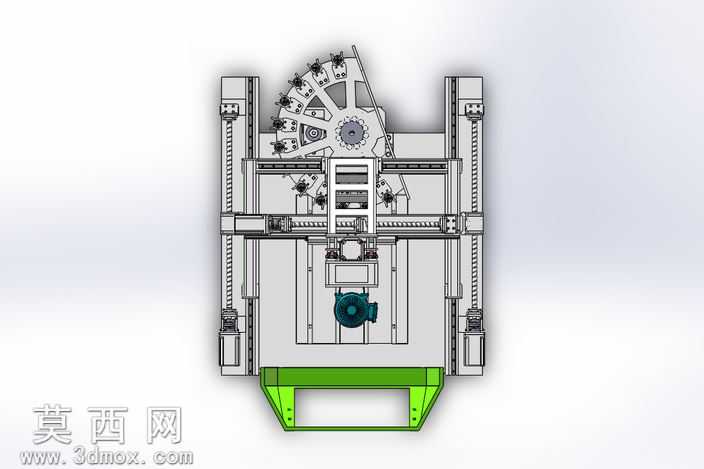

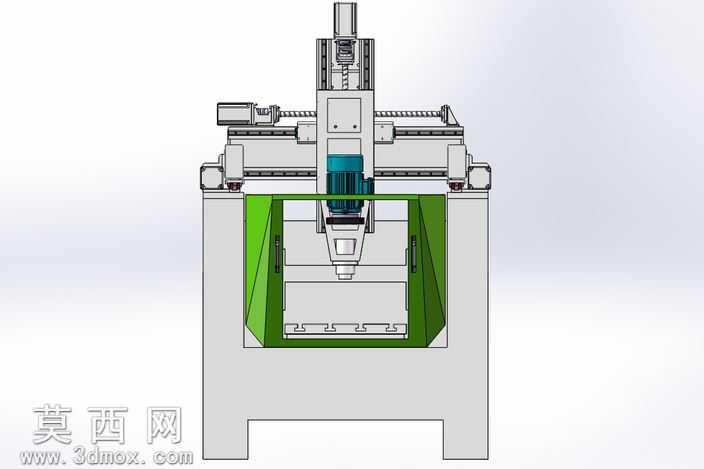

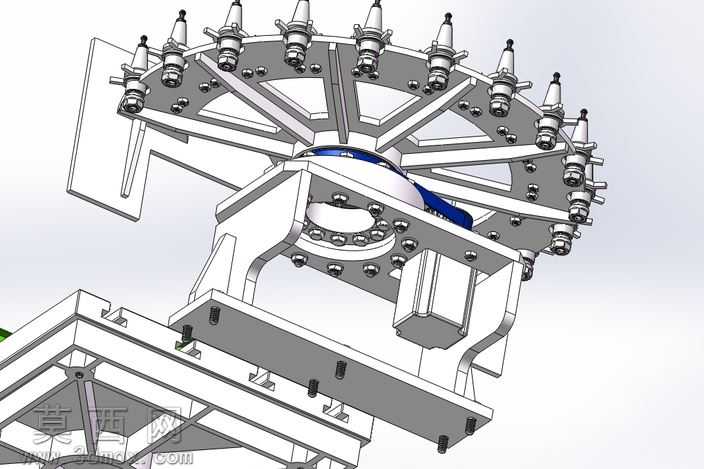

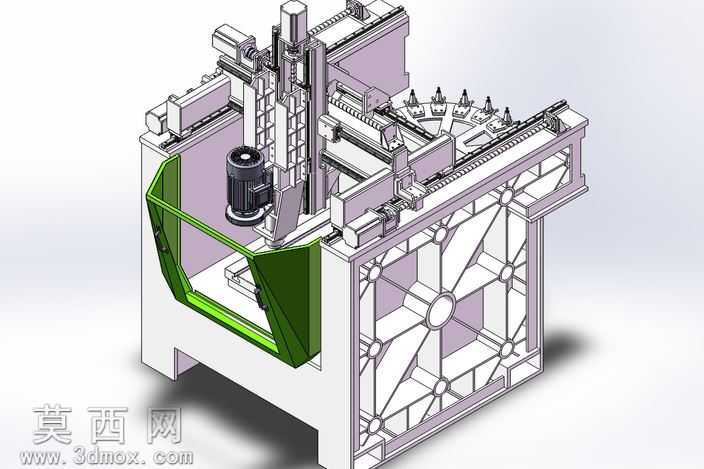

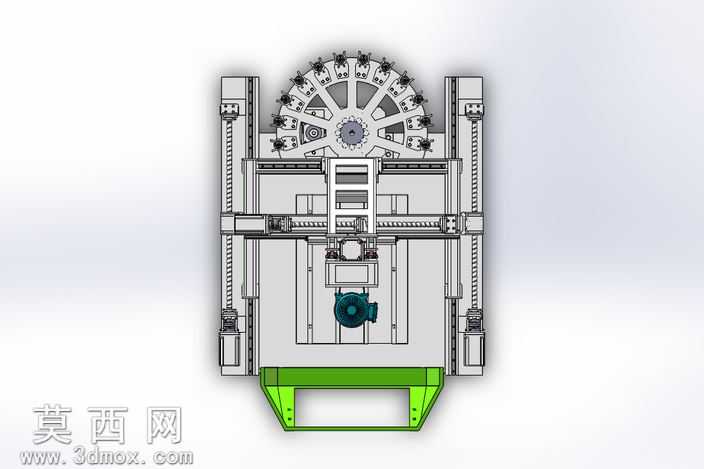

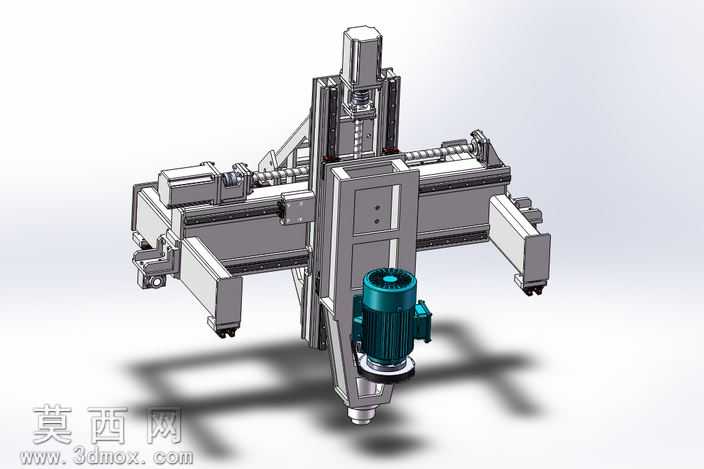

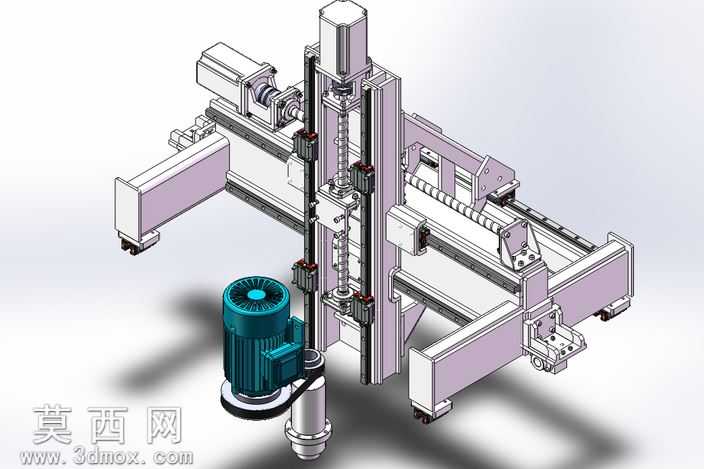

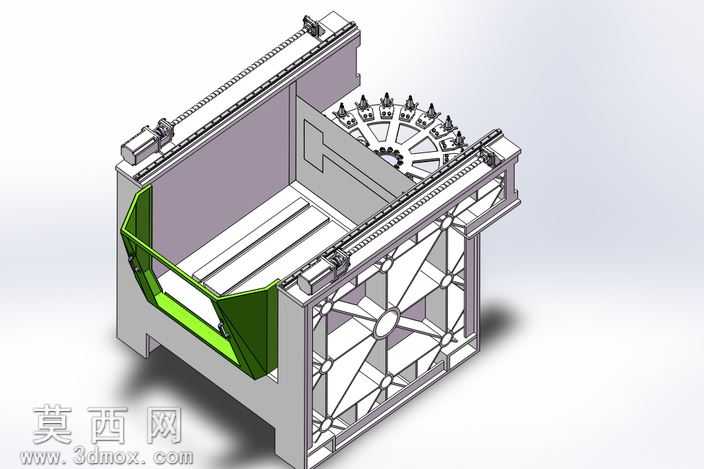

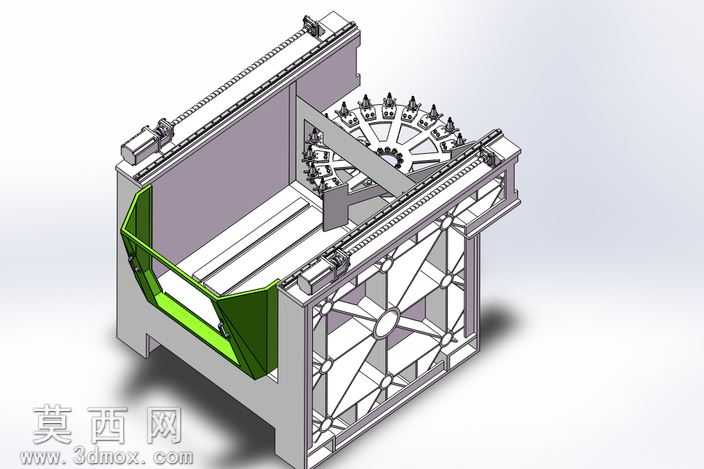

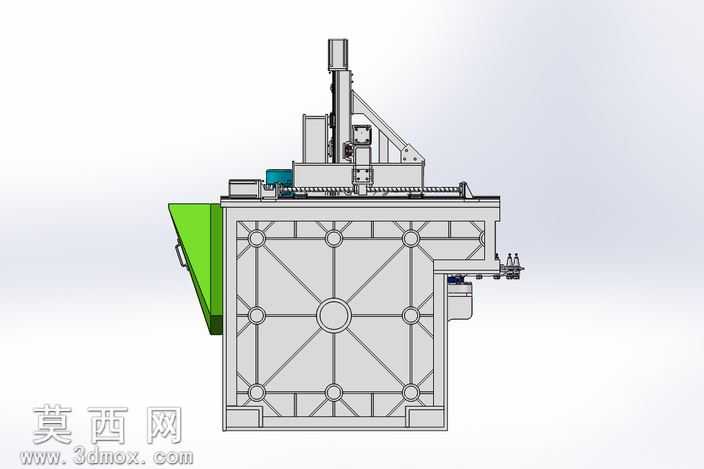

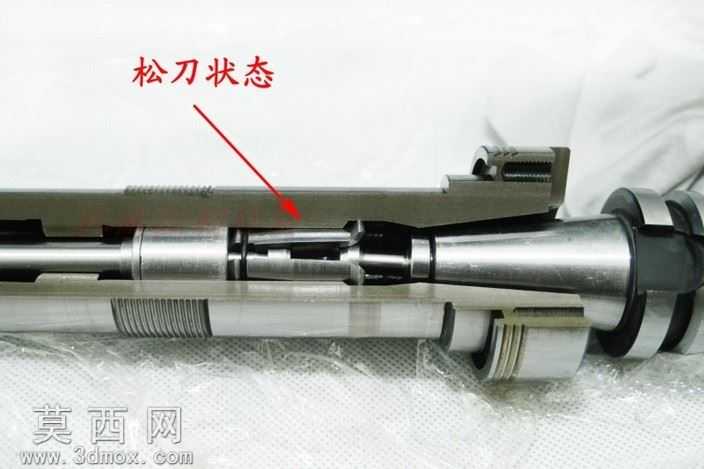

本作品为龙门式数控铣削设备的整机三维结构设计，采用三维建模软件完成全参数化装配搭建，完整还原了设备从床身基座到主轴执行端的全部机械结构。建模过程中严格遵循金属切削机床的设计规范，对各部件的装配公差、运动行程进行了1:1比例的参数匹配，通过软件自带的干涉检查功能完成了全行程运动模拟，排除了导轨滑台运动、刀库换刀动作中的结构干涉问题。渲染阶段采用金属加工设备常用的工业配色方案，床身焊接框架部分赋予哑光铸铁材质，还原铸造床身厚重稳定的质感；横梁传动部分的直线导轨、滚珠丝杠赋予亮面金属材质，突出传动部件的加工精度与耐磨属性；两侧的机床防护钣金赋予亮绿色烤漆材质，既符合工业设备安全色的设计规范，也通过色彩区分了防护结构与核心传动部件的功能边界；顶部的圆盘式刀库单独做了细节建模，每一个刀位的刀柄卡爪都做了结构还原，清晰展示斗笠式？不对，是圆盘刀库的换刀工位布局。结构设计上，床身采用方管焊接的框架式结构，内部设计了交叉加强筋布局，在保证整体刚性的前提下合理控制设备自重；X轴传动采用双直线导轨搭配滚珠丝杠的布局，沿横梁长度方向布置，保证主轴滑座的运动平稳性；Y轴传动布置在床身两侧的立柱上，驱动横梁完成前后方向的进给运动；Z轴主轴滑台搭载在横梁中部，可完成垂直方向的进给动作，配合圆盘式刀库可实现多工序自动换刀加工，满足复杂零件的铣削加工需求。设计过程中充分考虑了设备的维护便利性，刀库的安装位置预留了足够的检修空间，导轨丝杠的润滑点位都做了外露设计，钣金防护采用可拆卸的拼装结构，方便后期对内部传动部件进行检修维护，整体结构兼顾了加工刚性、运动精度与实用维护性，完整呈现了中小型龙门数控铣床的成熟结构方案。
