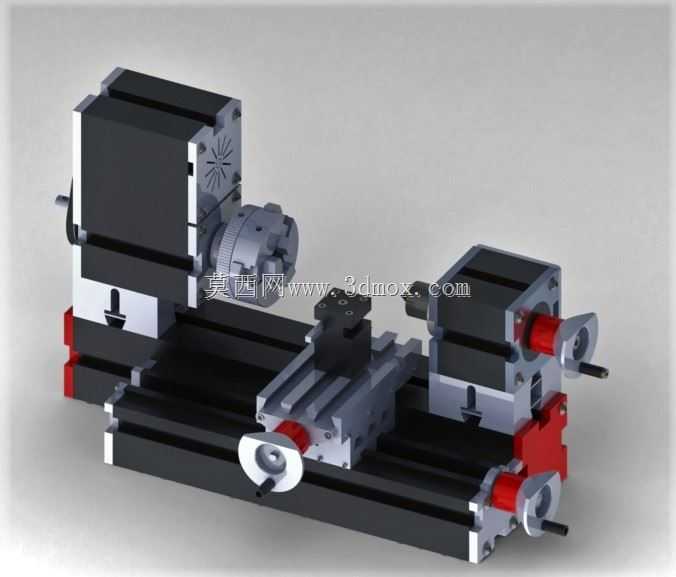

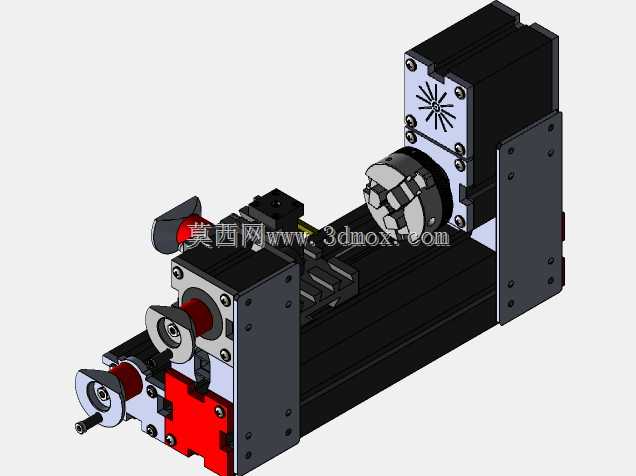

小型桌面级手动微型车床结构设计

　　这款微型车床的结构设计完全围绕小空间场景的轻量加工需求展开，区别于工业级落地车床的大占地、高功率配置，整机可直接放置于标准工作台面使用，无需额外做地基固定，适配个人工坊、教学实训、模型制作工作室这类没有大型工业设备安装条件的场景。从实际加工用途来看，它可以完成小尺寸棒料的外圆车削、端面车平、简易台阶加工、软金属切断等基础车削工序，针对教学场景可以让初学者快速理解车床的进给逻辑、卡盘装夹原理、刀具安装角度对加工效果的影响，不需要操作大型设备就能完成基础机加工技能的入门训练；针对个人模型制作场景，它可以处理木质零件、HDPE等工程塑料小件、软铝材质的非标零件加工，不用外协加工就能完成小批量定制件的自制，解决小零件加工找厂难、起订量高的问题。

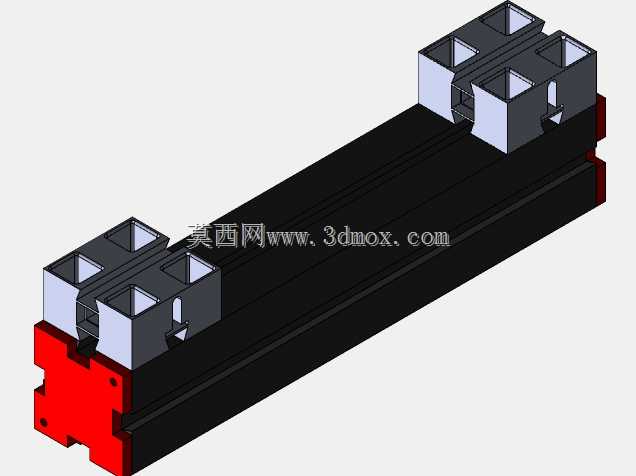

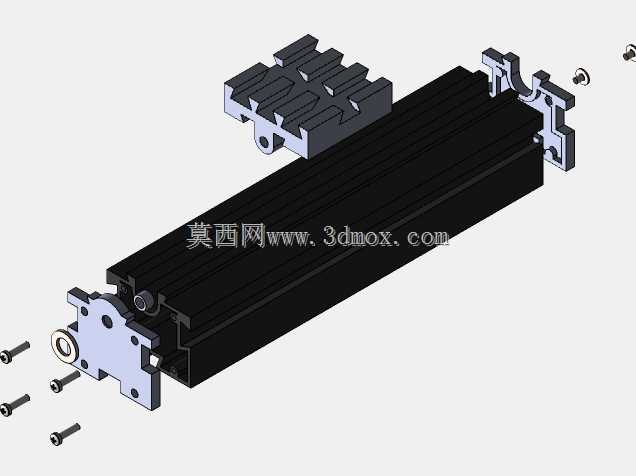

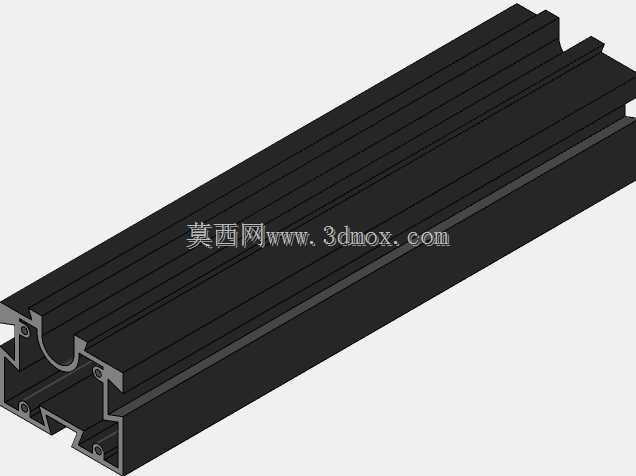

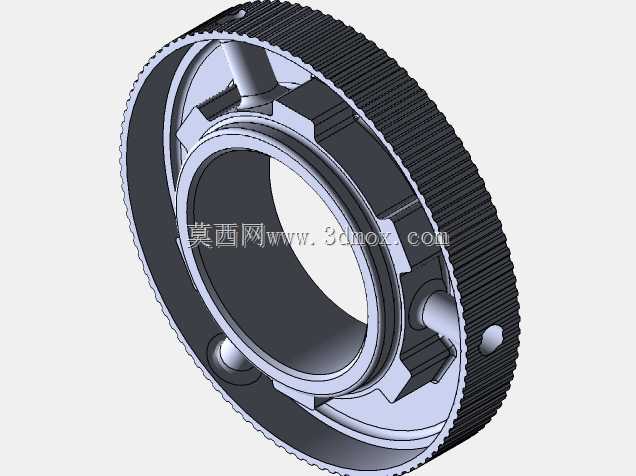

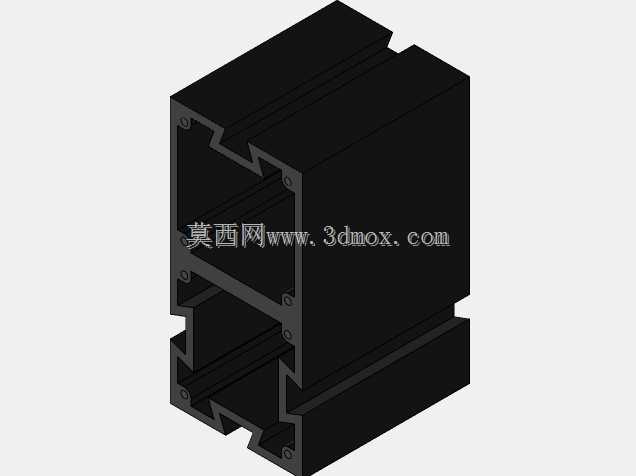

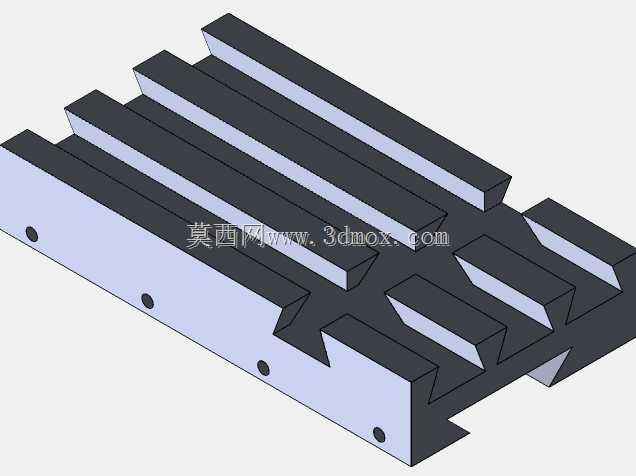

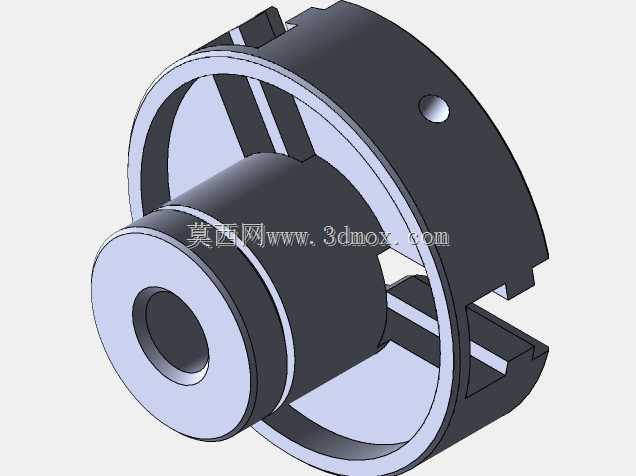

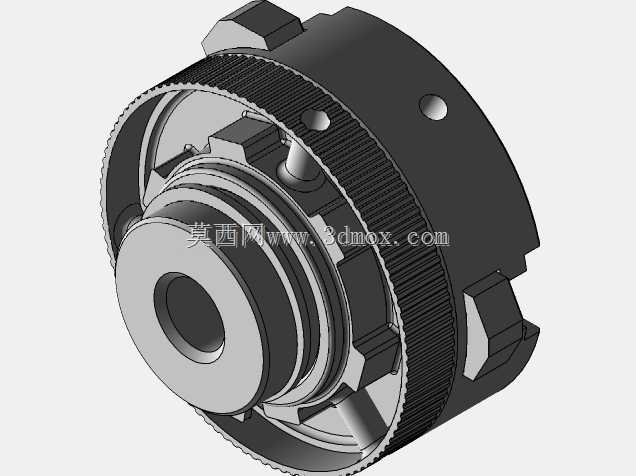

　　从功能特性来看，这款设备采用全手动操作逻辑，没有配置数控系统，所有进给动作都通过手轮手动控制，主轴卡盘最高转速可达4000rpm，驱动用直流电机最高转速12000rpm，通过传动结构匹配输出适合不同材质的切削转速，加工软质木材和塑料时可以调高转速获得更光滑的加工表面，加工软金属时适当降低转速减少刀具磨损。设备最大加工直径为50mm，最大加工长度为105mm，这个参数边界完全匹配小型零件的加工需求，不会为了追求过大的加工范围增加整机体积和制造成本。床身采用直线导轨结构作为进给导向，拖板的移动阻尼均匀，手摇进给时没有卡顿感，横向和纵向进给的手轮都配置了刻度环，操作人员可以通过刻度控制进给量，保证加工尺寸的精度控制。卡盘采用三爪自定心结构，装夹圆形棒料时可以自动找正，不需要反复调整工件同轴度，降低小设备的操作门槛。尾座部分可以沿床身导轨调整位置，既可以配合顶尖装夹长径比稍大的细长棒料，防止加工时工件颤振，也可以安装钻夹头完成小直径孔的钻削加工，拓展设备的加工范围。

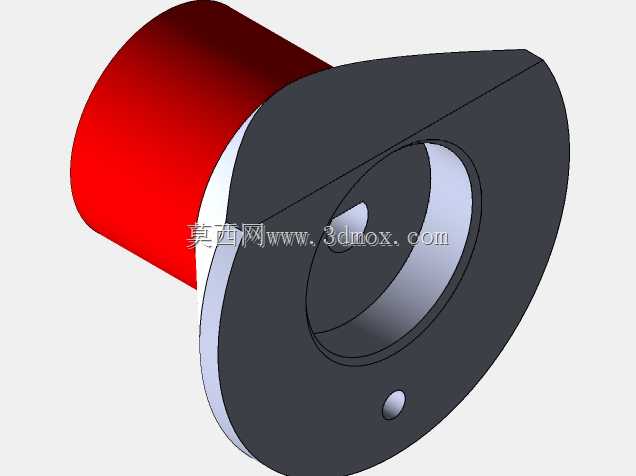

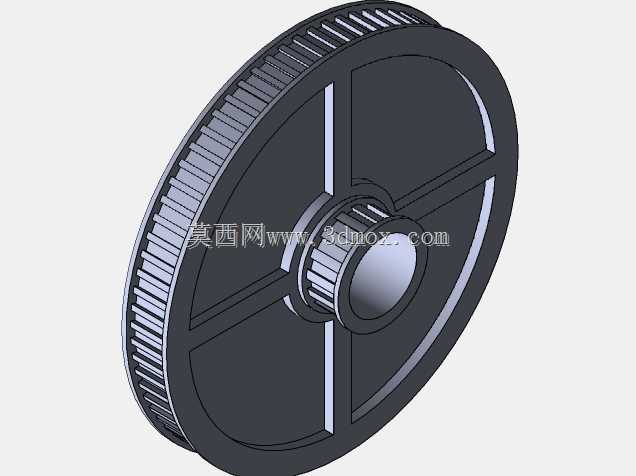

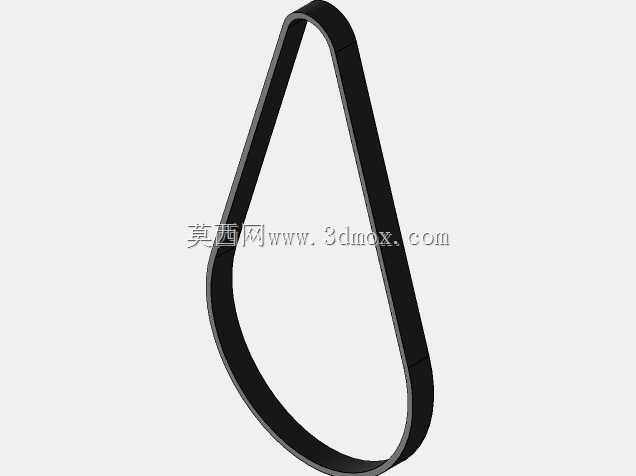

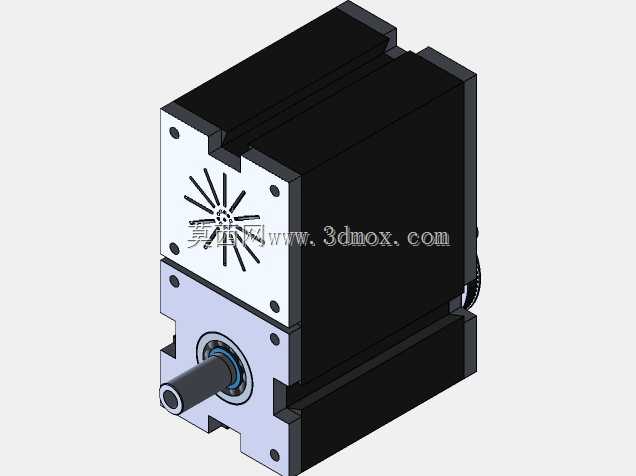

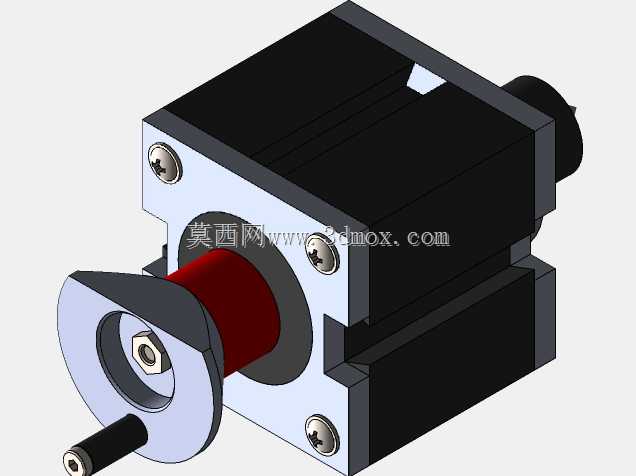

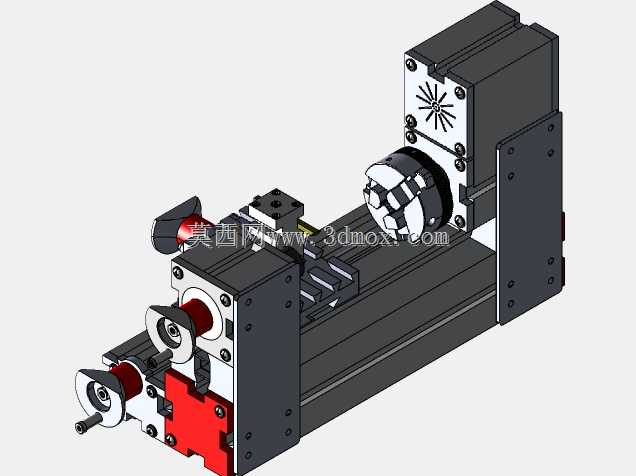

　　从设计思路上，这款微型车床优先考虑了结构紧凑性和操作易用性，整体采用模块化布局，主轴箱、拖板组件、尾座、驱动电机都集成在一体化床身底座上，没有多余的外凸结构，搬运和安装都十分方便。传动结构做了简化设计，直流电机通过带传动将动力传递到主轴，带传动本身具备过载缓冲能力，新手操作时如果进给量过大导致卡转，皮带会打滑保护电机和传动结构不会损坏，同时带传动的噪音更低，在室内环境使用不会产生过大的噪音干扰。各运动部件的润滑点都做了外露设计，日常维护时不需要拆解设备就能完成注油保养，降低设备的维护成本。刀具安装位置采用标准的小刀架结构，可以适配通用的小型车刀，用户不需要定制特殊规格的刀具，降低使用成本。

　　从安装边界来看，整机的底座尺寸适配常规的工作台承重，不需要额外做加强安装，放置在平整的工作台面上调整水平就可以投入使用，设备的操作空间预留充足，卡盘侧、手轮侧都预留了足够的手部操作空间，不会因为结构紧凑导致操作时磕碰。各调节部件的位置都符合人工操作的习惯，纵向进给手轮、横向进给手轮、尾座锁紧手柄的位置都在操作人员伸手可及的范围内，长时间操作也不容易产生疲劳。整体结构没有外露的传动部件，所有传动带、旋转部件都做了防护设计，新手操作时不会误触旋转部件造成安全隐患，适合教学场景下的无经验学员操作。针对不同材质的加工特性，设备的转速调节可以通过直流调速完成，不需要更换传动带轮就能实现转速调整，切换加工材质时的操作十分便捷。
