起重机配套钢结构厂房三维设计模型

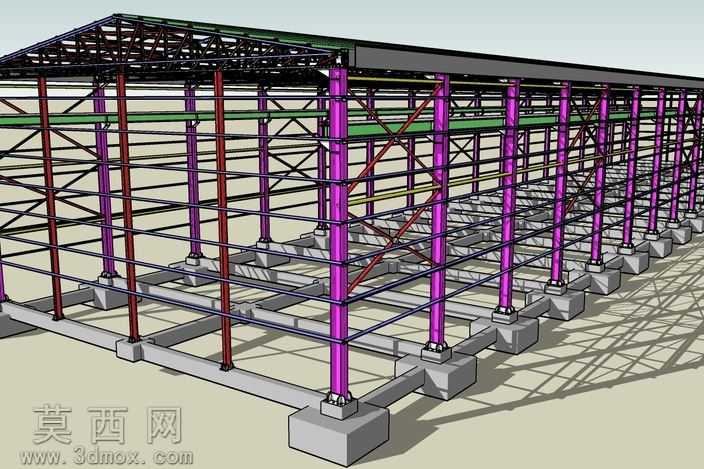

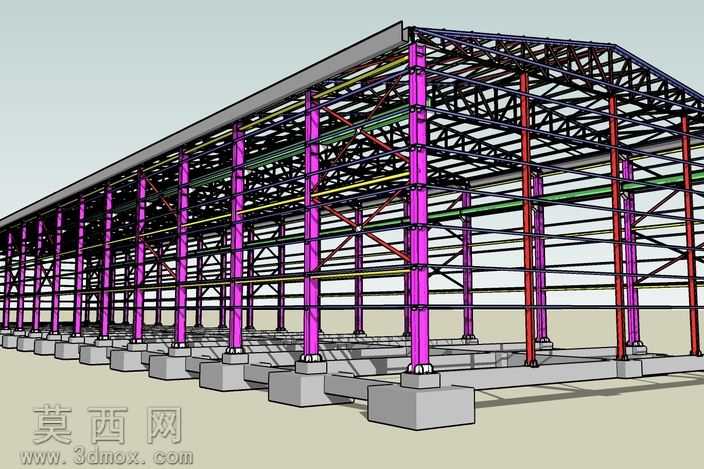

本模型为适配桥式起重机作业需求设计的大跨度钢结构厂房三维模型，建模过程严格遵循工业钢结构设计规范，完整还原了厂房从基础承台到屋面桁架的全系统结构。建模阶段采用参数化建模逻辑，将厂房的承重柱、屋面梁、支撑体系、基础构件分别建立独立参数组，可根据实际厂房跨度、起重吨位、柱距需求快速调整尺寸参数，适配不同规格的起重机安装运行要求。材质渲染阶段对不同受力构件做了明确区分：竖向承重主柱采用亮紫色金属漆材质，直观标识主要竖向承重构件，便于快速识别核心传力路径；屋面横向承托梁、纵向联系梁采用深黑色哑光金属材质，还原热轧型钢的真实质感；柱间交叉支撑、屋面斜撑采用红色防锈漆材质，明确标识抗侧力支撑构件，清晰展现结构的受力传递逻辑；底部混凝土承台采用浅灰色混凝土材质，还原基础构件的粗糙质感，区分上部钢结构与下部混凝土结构的材质差异。结构设计上充分考虑起重机运行的荷载需求，主柱采用变截面H型钢设计，柱脚设置加劲肋与预埋螺栓连接节点，保证竖向荷载与起重机水平制动力的可靠传递；柱间设置多道纵向系梁与交叉支撑，提升厂房整体纵向刚度，避免起重机运行时产生结构共振；屋面采用三角形桁架结构，在减轻屋面自重的同时保证大跨度下的结构挠度满足规范要求，桁架节点处设置节点板与螺栓连接细节，还原真实钢结构的连接工艺；每根承重柱底部设置独立混凝土承台，承台间设置基础拉梁，平衡不均匀沉降，保证基础整体稳定性。设计过程中重点校验了起重机运行轨道的安装基准面精度，在屋面梁下翼缘预留了起重机轨道的安装定位面，保证轨道安装的直线度与水平度要求，同时预留了起重机滑触线、管线支架的安装位置，兼顾结构实用性与配套设施安装需求。模型完整还原了钢结构厂房的所有核心构件与连接细节，可用于起重机配套厂房的方案展示、结构受力教学、施工交底演示等场景，帮助设计人员快速理解大跨度钢构厂房适配起重设备的设计逻辑。
