多工位级进冲模排样结构设计

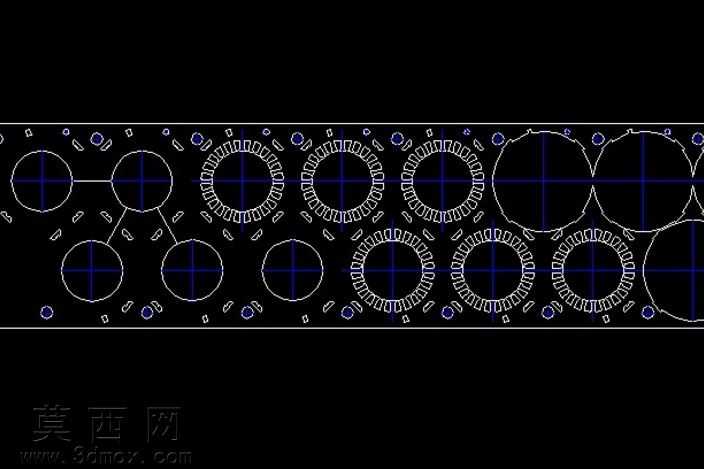

本套级进冲模的三维建模围绕多工位连续冲压的生产需求展开，设计阶段优先梳理冲压工序的排布逻辑，结合带料连续送进的加工特性，将冲裁、拉深、整形、落料等多道工序沿送料方向依次排布，在保证带料刚性与定位精度的前提下，最大化提升料带利用率，减少不必要的工艺废料。建模过程中严格遵循冲压模具的设计规范，对每一个工位的凸模、凹模刃口尺寸进行精准校核，结合零件的成型公差要求预留合理的冲裁间隙，保证冲压过程中材料分离断面的质量达标，避免出现毛刺过大、断面倾斜等常见冲压缺陷。针对料带的定位结构，建模时同步设计了导正销、侧刃等定位组件，配合模具自带的导柱导套导向结构，确保每一次冲压行程中上下模的对位精度控制在微米级，杜绝工位错位导致的零件报废问题。在排样布局设计上，结合目标冲压件的轮廓特征，采用对称排布的方式平衡冲裁力，避免偏载对模具寿命和冲压精度造成影响，同时对每一步工序的材料流动趋势进行模拟验证，在拉深工位预留足够的材料余量，防止成型过程中出现拉裂、起皱等问题。模型完整还原了级进模的整体装配关系，涵盖凸模固定板、卸料板、凹模固定板、垫板等核心模板的结构，以及弹性卸料组件、顶料组件、紧固件等辅助结构，所有零部件的装配间隙、配合公差都按照实际生产的装配要求进行设定，能够直接用于后续的模具加工工艺编制、生产组装调试参考。整套结构设计兼顾了生产效率与成型稳定性，适配高速冲床的连续生产工况，能够实现带料的自动化连续送进冲压，大幅降低单工序冲压的人工成本与装夹误差，适合中小型精密五金冲压件的大批量生产场景。
