带摆杆直插式小型限位检测开关结构

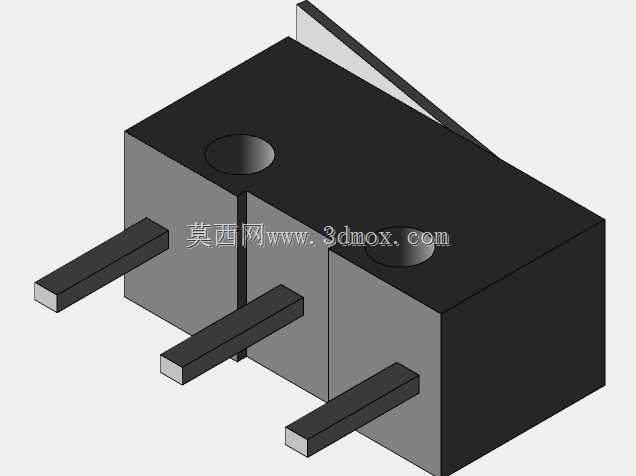

　　在自动化产线的工位定位、小型机电设备的行程限位、消费电子类产品的开合检测、工控柜体的门体状态反馈这类场景里，这类小型限位开关的出镜率极高，不同于重载类行程开关的厚重结构，这款直插摆杆式的限位件，本身就是为小空间、低触发力、快响应的检测需求设计的。从结构设计逻辑来看，这款开关采用了方正的绝缘壳体作为主体，壳体选用耐温阻燃的工程塑料注塑成型，表面做了哑光处理，避免生产装配过程中反光干扰视觉对位，壳体上预留的两个圆形安装孔，是给自攻螺丝或者微型铆钉预留的固定位，孔位的同轴度公差控制在0.05mm以内，保证安装时不会出现孔位错位导致的壳体应力开裂问题。伸出壳体的三个直插式引脚，采用镀锡铜材质，引脚的截面尺寸做了统一的标准化设计，

　　适配市面上通用的2.54mm间距接插件，焊接到PCB板上时，引脚的伸出长度刚好满足波峰焊的吃锡深度要求，不会因为引脚过长导致焊锡桥接，也不会因为过短导致焊接强度不足。顶部的摆杆触发结构，是这款开关的核心动作部件，摆杆采用薄金属片冲压成型，根部和壳体内部的动作簧片做了铆接固定，摆杆的摆动角度预留了足够的超程余量，哪怕被检测件的触发位置存在±1mm的位置偏差，也能可靠触发内部触点，不会因为超程不足导致开关损坏或者触发失效。实际选型应用的时候，首先要确认安装边界：这款开关的整体外形为长方体结构，安装时需要在PCB或者安装板面上预留出对应长宽的安装空间，摆杆的活动范围内不能有其他结构件干涉，尤其是摆杆下压到最低位置时，

　　要和周边的元器件留出至少0.8mm的安全间隙，避免长期动作过程中摩擦周边线束或者元件。从功能特性来说，这款开关内部采用的是快动式簧片结构，触发时的触点通断时间在毫秒级，不会出现普通触点开关的拉弧问题，适合低压直流的信号回路使用，触点的接触电阻控制在毫欧级，不会因为接触压降导致检测信号失真。很多结构工程师在做小型设备的开合检测设计时，容易忽略开关的触发方向，这款摆杆式开关的触发方向是垂直于摆杆平面的下压方向，安装时要保证被检测件的运动轨迹刚好垂直作用在摆杆的有效触发区域，不要侧向推动摆杆，否则会导致摆杆根部受力变形，长期使用会出现触发位置偏移甚至断裂的问题。另外在布线设计时，三个引脚的功能分别对应公共端、常开端、常闭端，布线时要根据实际的逻辑需求选择对应的触点回路，不要将强电回路接入这类小型信号开关，否则会直接烧坏内部触点。从建模的细节来看，这款开关的所有棱角都做了微小的倒角处理，既符合注塑件的脱模工艺要求，也能避免装配时锋利的边角划伤操作人员或者线束绝缘层，壳体的合模线位置做在了侧面的居中位置，不会影响安装面的平面度，保证安装后开关和安装面贴合紧密，不会因为长期震动出现松动。在3C类小型产品的结构设计里，这类开关常被用来做翻盖的开合检测，比如小型打印机的盖板开合、便携检测设备的仓门状态检测，因为触发力很小，用户开合盖板的时候不会有明显的阻滞感，同时触发反馈清晰，能给主控板提供准确的状态信号。在小型自动化设备的工位上，

　　这类开关可以用来检测滑台的原点位置，因为体积小，可以直接安装在滑台的侧边，不需要额外设计复杂的安装支架，节省设备内部的安装空间，直插式的引脚可以直接焊接在设备的控制板上，省去了接线的工序，提升装配效率。设计选型时还要注意使用环境的温度范围，这类工程塑料壳体的开关适合在常规室温的工业环境或者室内消费电子场景使用，如果是在高温或者高腐蚀的环境里，就需要更换带密封结构的专用限位开关，不要强行选用这款常规型号，否则会大幅缩短使用寿命。另外安装固定的时候，两个安装孔的锁附扭力要控制在合理范围内，不要用过大的扭力锁螺丝，否则会导致塑料壳体开裂，内部的簧片移位，出现触点接触不良的问题。很多新手工程师在建模调用这类标准件的时候，容易忽略引脚的位置公差，导致画出来的PCB封装和实际开关引脚不匹配，焊接时出现引脚歪扭的问题，这款开关的三个引脚是平行等距伸出壳体的，引脚的根部和壳体的结合处做了加强凸台，保证引脚的垂直度，建模时要准确还原凸台的尺寸，避免封装设计时出现干涉。摆杆的初始角度是略微向上翘起的，这个角度是经过反复验证的，既保证了足够的触发行程，也不会因为摆杆翘起过高占用过多的上部空间，在做整体结构的空间校核时，要把摆杆的初始翘起高度算入安装空间里，不要只计算壳体本身的高度，否则装配时会出现摆杆被上方结构件压住，导致开关长期处于触发状态的问题。
