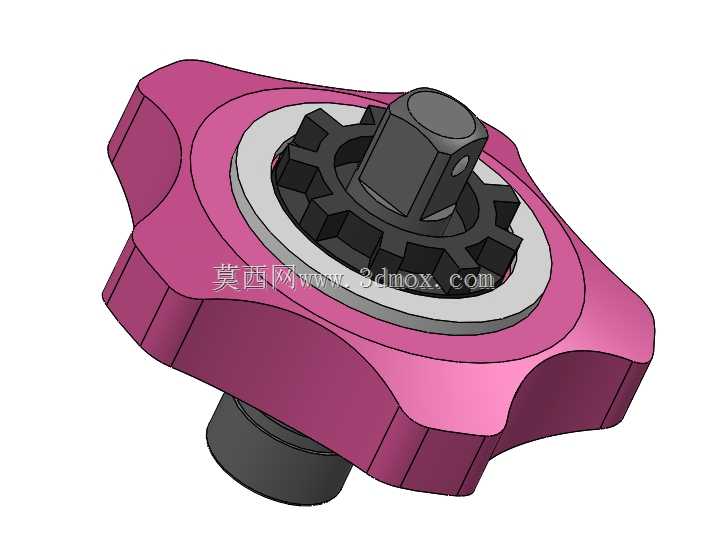

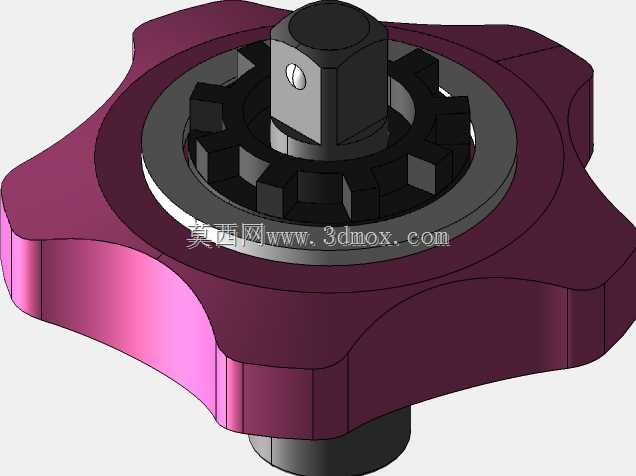

1/4英寸驱动铝合金手指棘轮扳手结构

　　这款手动棘轮驱动结构，主要面向狭小空间内的紧固件拆装作业场景，常见于电子设备装配、家电维修、自行车维保、小型机电设备检修等无法容纳长柄扳手的作业环境，相比普通固定柄扳手，其棘轮结构可实现小角度往复扳动完成紧固件旋紧或拆卸，无需反复脱开套筒重新对位，能大幅提升狭窄工位的作业效率。

　　从功能特性来看，该结构采用1/4英寸标准驱动方头，可适配同规格的六角套筒、批头转接件，覆盖常规小规格公制、英制内六角紧固件的作业需求；主体外壳采用铝合金材质加工，相比钢制同类型工具重量降低40%以上，长时间手持作业不易产生疲劳，同时铝合金表面做了硬质氧化处理，具备不错的耐磨与抗腐蚀性能，能应对日常作业中的磕碰、手汗侵蚀等使用损耗。内部棘轮棘爪结构采用高强度合金钢加工，齿形经过优化设计，啮合角度小，最小回程扳动角度仅需5度，在管路间隙、设备内腔等操作空间极度受限的位置，也能完成紧固件的旋动操作，不会因为扳动行程不足出现卡滞。

　　设计思路上，这款棘轮结构摒弃了传统长柄棘轮扳手的延伸握柄，直接将驱动本体与星形防滑握轮做成一体化结构，整体外径控制在50mm级别，整体轴向长度不超过30mm，可直接揣入工装口袋携带，不会像长柄扳手那样在攀爬设备、狭窄空间穿行时出现勾挂。握轮外圈做了多段内凹的弧形花瓣形轮廓，每个弧面都做了细微的防滑纹理处理，手指捏持旋转时能提供足够的摩擦力，即使手上沾有少量油污也能稳定施力；中心棘轮组件与铝合金外壳之间设置了耐磨衬圈，既减少了转动时的金属摩擦阻力，也能避免长期使用后外壳与棘轮配合位置出现磨损旷量，延长工具的整体使用寿命。驱动方头位置设计了钢珠定位结构，安装套筒后钢珠会卡入套筒的定位凹槽内，作业过程中套筒不会意外脱落，切换套筒时只需轻微施力即可拔插，操作便捷。

　　从安装边界与适配性来看，该结构的驱动方头尺寸严格遵循1/4英寸方驱的通用标准，方头对边尺寸6.35mm，定位钢珠的凸出量控制在0.5mm，可兼容市面上所有同规格的标准套筒、批头转接杆，无需定制配套配件；底部的端盖采用压合+卡扣的固定方式，整体结构无外露螺丝，外观整体性强，同时也能避免作业过程中螺丝松脱导致内部棘爪、弹簧散落的问题。内部的棘爪复位弹簧采用恒力弹簧设计，无论正转还是反转切换，棘爪都能稳定与棘轮齿啮合，不会出现跳齿、打滑的情况，额定输出扭矩可达到25N·m，完全覆盖小规格紧固件的拧紧扭矩要求，不会因为过载导致内部齿形崩损。

　　实际使用过程中，这类迷你棘轮结构尤其适合设备售后维保人员随身携带，在处理机柜内部接线端子紧固、小型传感器安装、模型组装等精细作业场景时，相比螺丝刀能提供更大的输出扭矩，相比大型棘轮扳手又能伸入更狭小的操作空间，铝合金的轻量化材质也不会增加过多的随身负重。结构设计上充分考虑了手动工具的人机工程学，花瓣形的握轮轮廓刚好适配拇指与食指的捏持姿态，正向旋紧时可以用手指持续捻动握轮快速进给，当紧固件需要较大扭矩拧紧时，也可以用整个手掌包裹握轮施力，外壳的棱边都做了圆角钝化处理，施力时不会硌伤手掌。内部棘轮的齿形采用不对称设计，受力面的齿形角度做了强化处理，能承受更大的啮合应力，非受力面做了顺滑过渡，回程时棘爪可以顺畅滑过齿顶，不会产生卡顿感，换向结构集成在驱动方头位置，通过拨转方头顶部的拨杆即可快速切换正反转，无需额外操作其他按钮，单手即可完成换向操作，适配连续作业的使用需求。
