面板安装式防水RJ45以太网直通接插件

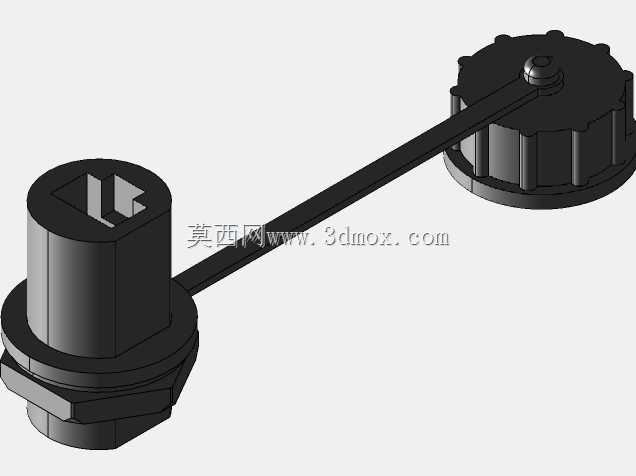

　　在户外通讯机柜、工业自动化控制箱、室外安防设备、船舶电子舱室这类需要布设以太网线路的场景里，常规RJ45接口无法应对淋水、粉尘侵蚀、面板固定不稳的问题，这款面板安装式防水RJ45直通件就是针对这类痛点开发的接插组件。从结构设计逻辑来看，整个部件分为前端插接端、面板固定段、尾部防护盖三个核心部分，前端插接端做了内凹式的RJ45卡槽，能精准卡住标准水晶头，避免插接后出现松脱、针脚偏移的问题，卡槽外围的圆柱段做了加厚处理，在频繁插拔的工况下不会出现柱体开裂的情况。面板固定段采用了外螺纹加六角锁紧螺母的结构，安装时只需要在设备面板上开出对应直径的安装孔，将接插件主体从面板外侧穿入，内侧拧上六角螺母就能完成固定，

　　六角结构的设计可以用普通扳手直接锁紧，不需要额外定制专用工具，锁紧后接插件与面板之间的贴合面能压紧密封胶圈，阻挡液体和粉尘从安装缝隙进入设备内部。尾部的防水盖通过一体化的软胶连接带与主体相连，不会出现防护盖丢失的问题，当接口未插水晶头时，将防护盖扣合在尾部接口上，配合盖内的密封凸台，就能达到对应的防水防尘等级，哪怕是户外暴雨喷淋、车间粉尘飞溅的工况，也能保护内部针脚不受侵蚀。从安装边界来看，这款接插件的面板安装孔直径适配常规工业面板的开孔尺寸，锁紧后的突出面板高度控制得比较合理，不会因为突出过多在设备运输、安装过程中被磕碰损坏，前端插接段的深度刚好匹配标准水晶头的插入长度，插合后水晶头不会外露，也不会因为插入过深顶坏内部针脚。

　　在实际选型使用中，这类接插件多用于需要在设备外壳上引出以太网接口的场景，比如户外AP设备的面板接口、工业PLC控制柜的外置通讯口、车载监控设备的网线接口，相比普通的RJ45母座，它不需要在设备内部做额外的防水处理，直接通过面板安装就能实现密封，大幅降低了设备结构设计的复杂度。建模过程中需要重点关注几个配合尺寸：一是六角螺母与主体螺纹的配合公差，要保证螺母能顺畅拧入，同时锁紧后不会出现滑牙；二是内部RJ45针脚的定位尺寸，要保证水晶头插入后每根针脚都能可靠接触，不会出现接触不良导致的网络丢包问题；三是防水盖与尾部接口的过盈配合量，过盈量太小会导致防护盖容易脱落，达不到防水效果，过盈量太大则会导致开盖、扣盖操作过于费力，日常维护不便。

　　另外，连接软胶带的厚度和弯折半径也做了优化，反复弯折数百次也不会出现断裂的情况，哪怕在低温环境下，软胶材质也能保持足够的韧性，不会因为变硬脆化导致连接带断裂。整个部件的外形没有多余的凸起结构，安装后整体外观简洁流畅，不容易积灰积水，在设备清洁维护时也不会因为结构复杂出现清洁死角。对于结构设计人员来说，在做设备面板布局时，只需要预留对应的安装孔位和后方的接线空间即可，不需要额外设计接口的防水结构，能有效缩短设备的开发周期，同时这类标准化的接插件采购成本低，替换方便，后期维护时不需要更换整个设备的通讯模块，只需要更换这个直通接插件就能解决接口损坏的问题。
