旋转复位式面板安装急停按钮结构

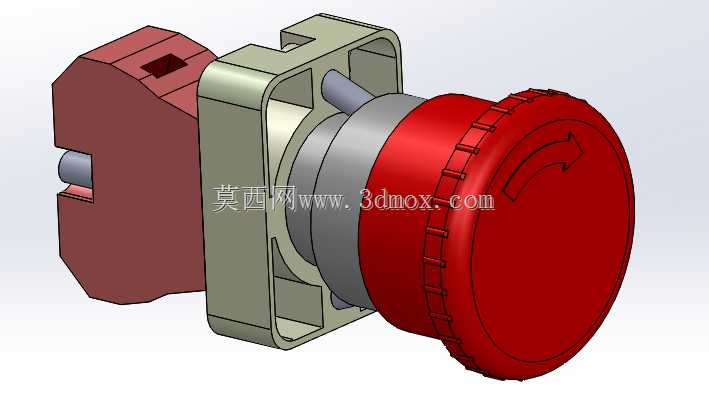

　　在工业设备的电气控制回路设计中，急停按钮是强制要求配置的安全类操作元件，所有涉及人员操作、存在机械运动风险的设备，都需要在操作人员易触及的面板位置布置该类元件，当设备出现异常工况、人员误操作或者其他紧急情况时，拍下按钮即可快速切断控制回路，使设备进入安全停机状态，避免机械伤害、设备损坏等事故扩大。这款急停结构采用常见的旋转复位设计，按钮头部为醒目的红色蘑菇头造型，表面做了防滑齿纹与旋转方向标识，拍下后按钮会保持锁止状态，不会自动回弹复位，需要操作人员按照标识方向顺时针旋转一定角度后，按钮才会弹起恢复初始状态，这种设计可以避免现场震动、误触碰导致的按钮意外复位，保障停机状态的可靠性，只有在故障排除、现场确认安全后，才能由专人操作复位，符合工业安全设计的冗余要求。

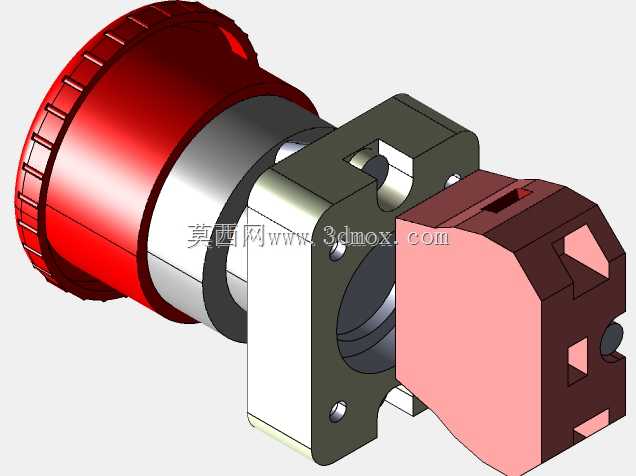

　　从结构设计来看，该模型还原了急停按钮的核心装配关系，前端的红色蘑菇头操作端通过内部的传动结构与后端的触点安装基座连接，中间的灰色安装座部分是面板适配结构，设备面板开孔后，将按钮主体从面板正面穿入，后端通过卡装结构或者螺纹锁紧件固定在面板背面，模型中体现的后部夹持结构，就是用来适配不同厚度的设备面板的，通过调整后部锁紧件的位置，可以将按钮牢牢夹持在面板上，避免操作时按钮出现晃动、移位。安装边界方面，这类22mm规格的急停按钮是工业领域的通用规格，面板开孔直径通常为22.5mm左右，安装时需要预留足够的操作空间，按钮头部突出面板的高度需要满足操作人员戴手套也能顺利拍下的要求，一般突出高度不小于15mm，按钮周围50mm范围内不建议布置其他操作元件，避免紧急情况下误碰其他按钮，同时要保证按钮的操作力在合适区间，既不能太轻导致误触发，也不能太重导致紧急情况下拍按困难，常规操作力在50N到80N之间比较合适。

　　在实际选型应用中，这类直接式急停按钮多用于常规工业设备的主回路或者安全回路控制，触点配置通常包含一到两组常闭触点，部分带指示灯的型号还会配置常开触点用于状态指示，该模型虽然没有体现内部触点的详细结构，但还原了外部安装与操作的核心结构，对于设备面板布局设计、操作工位人机工程校核有很高的参考价值。设计这类按钮的三维模型时，需要重点关注安装配合尺寸的准确性，尤其是面板开孔尺寸、安装座的厚度方向尺寸、后部接线空间的预留，很多新手设计师在做面板布局时，只考虑了正面的按钮布置，忽略了后部接线与安装结构的空间，导致实际装配时按钮和柜内的线槽、其他元件发生干涉，这款模型的后部结构还原了安装基座的外形轮廓，可以帮助设计师在布局阶段就提前预留足够的后部空间，避免后期改图。另外，红色蘑菇头的外形尺寸也需要符合安全标准要求，蘑菇头的直径通常在40mm左右，足够大的接触面积可以保证操作人员在紧急情况下不需要精准瞄准就能顺利触发，头部的防滑齿纹不仅可以在旋转复位时提供足够的摩擦力，也能在拍按的时候增加摩擦力，避免手部打滑。

　　从应用场景来看，这类急停按钮广泛应用在生产线操作台、机床设备控制面板、输送设备沿线、起重设备操作站、自动化设备的安全防护区域周边，只要是存在机械运动、高压电风险、高温风险的工业场景，都能看到这类元件的身影。在做三维布局设计时，除了安装尺寸的校核，还要考虑操作的人机工程学，按钮的安装高度一般在操作人员站立时的胸部到腰部之间，也就是距离地面1.2m到1.5m的区间，这个高度下操作人员拍按按钮最顺手，反应速度最快。同时，按钮的红色外观是安全标准强制要求的，和周围的其他操作按钮形成明显的视觉区分，让操作人员在紧急情况下可以快速定位到急停按钮的位置，不需要花费时间辨认。这款模型的结构还原度可以满足常规设备布局设计的需求，对于需要做设备操作面板三维可视化、虚拟装配仿真的场景，也能直接调用，不需要重新从零开始建模，节省结构设计阶段的重复建模时间。
