DB25直角转接连接器结构设计

　　在工业通讯布线、老旧工控设备改造、测试台架搭建这类场景里，经常会遇到DB25接口安装空间局促的问题——常规直头DB25插头插在设备面板上后，尾端出线会向外突出一大截，不仅容易被过往的工具、线缆剐蹭导致接头松脱，在机柜内部布线时还会占用过多纵深空间，导致柜门无法正常闭合，或是和相邻的其他接口、线槽产生干涉。这款直角结构的DB25转接件，就是针对这类实际工程痛点设计的转接部件。

　　从实际使用逻辑来看，它的核心作用是在不改变原有DB25接口针脚定义、不额外增加信号转接损耗的前提下，将接口的出线方向从垂直面板方向转为平行面板方向，直接把接头突出面板的纵深尺寸压缩近七成。很多做老旧机床数控系统改造的工程师都有体会，早年的进口工控板卡DB25接口大多布置在板卡边缘，直头插头插上后会顶到机柜内侧的加强筋，之前很多人只能靠打磨插头外壳、强行掰弯线缆来凑合用，时间久了线缆内部芯线断裂、针脚虚接的故障频发，用这种直角转接件就能直接规避这类问题，不需要对原有设备面板、板卡做任何改动。

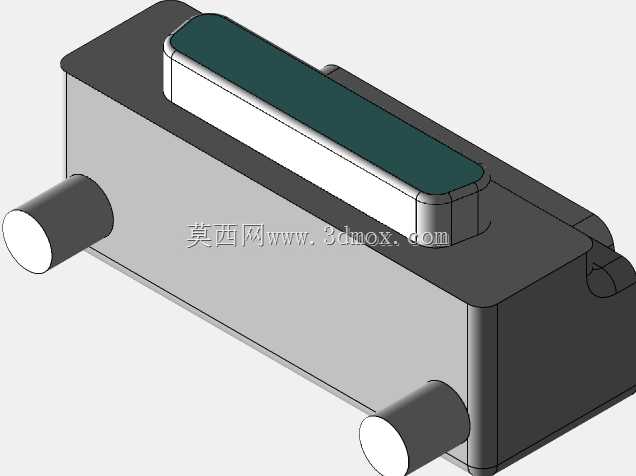

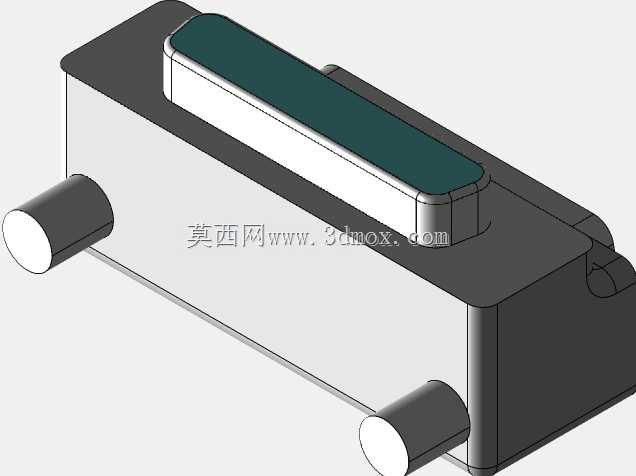

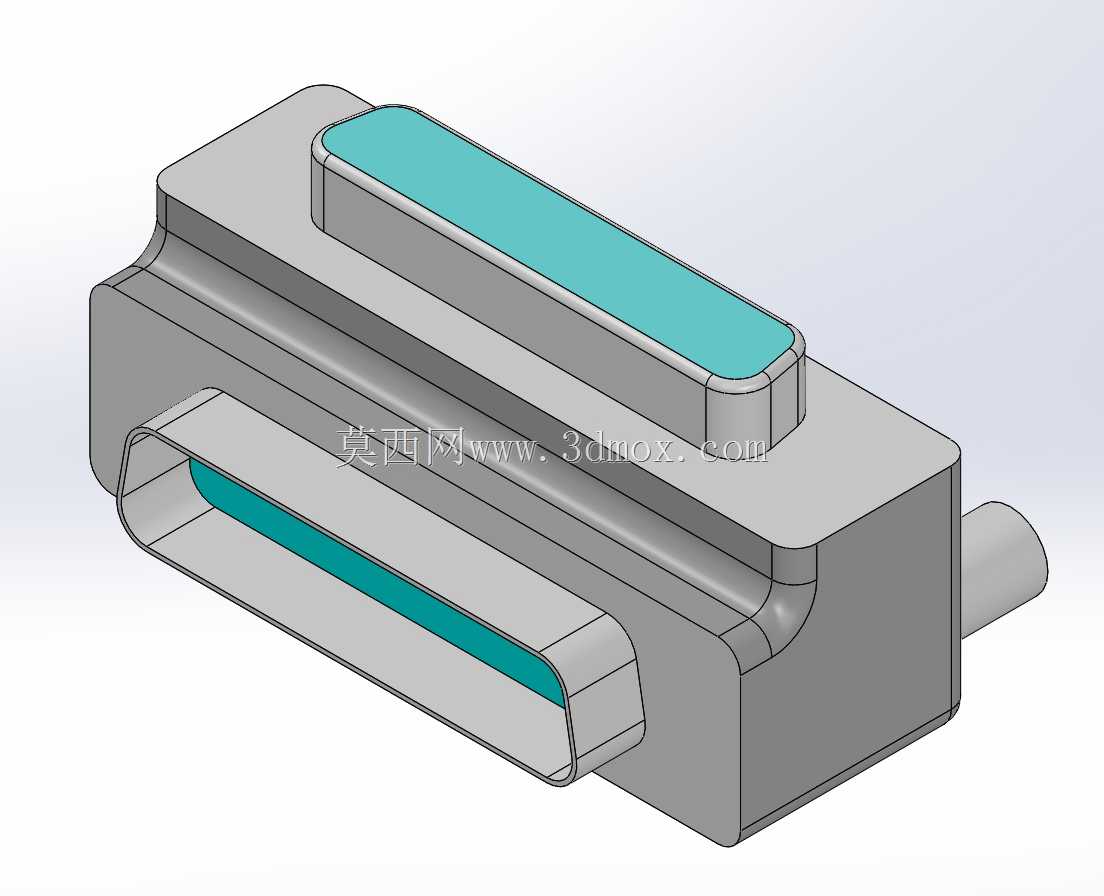

　　从结构设计细节来看，这款转接件采用一体包覆式的外壳结构，公头端的尺寸完全匹配标准DB25接口的安装公差，插合后和母座的贴合间隙控制在0.1mm以内，避免长期使用中因为振动导致针脚接触不良。转接的直角过渡位置做了圆弧导角处理，没有尖锐的直角棱边，一方面是注塑成型时能减少应力集中，避免外壳受挤压开裂，另一方面也能防止布线时划伤线缆外皮。母头端的接口和公头端针脚一一对应，内部的塑封定位结构把每根针脚的位置都做了固定，转接过程中不会出现针脚错位、相邻针脚短路的问题，针脚的接触片采用弹性铜材，插拔寿命能满足工业场景下反复调试的使用需求。

　　关于安装边界的尺寸控制，这款转接件的公头插合面到直角转折处的长度刚好覆盖DB25母座的插合深度，插在设备面板上之后，转接件本体突出面板的高度仅和DB25接口本身的法兰厚度相当，母头端的开口方向平行于面板，不管是朝上、朝下还是朝左右方向安装，都不会占用面板外侧的纵深空间。外壳侧面预留了轻微的防滑纹理，插拔的时候不需要借助工具，徒手就能施力插拔，不会因为外壳太光滑导致施力不均掰歪针脚。另外外壳的壁厚做了均匀化设计，最薄的位置也能满足常规的抗挤压要求，就算是在布线密集的机柜里被其他线缆挤压，也不会出现外壳变形压迫内部针脚的问题。

　　在实际选型适配的时候，要注意这款转接件是标准DB25针脚定义，不管是用在并行打印接口、老式工控IO信号接口、还是部分早期的通讯接口上，都能直接适配，不需要调整线序。直角转向的结构也让线缆的弯曲半径符合线缆本身的耐弯折要求，之前用直头的时候线缆从插头出来就要立刻弯折90度，很容易导致线缆根部的屏蔽层断裂，用这个转接件之后，线缆是顺着转接件的母头方向自然引出，不需要强行弯折，能大幅延长线缆的使用寿命，减少后期维护的工作量。在测试台架的搭建场景里，这类直角转接件还能让台架表面的布线更整齐，不会因为接头突出太多导致台架上的被测设备放置不平稳，也避免了操作人员不小心碰到突出的接头导致通讯中断的问题。
