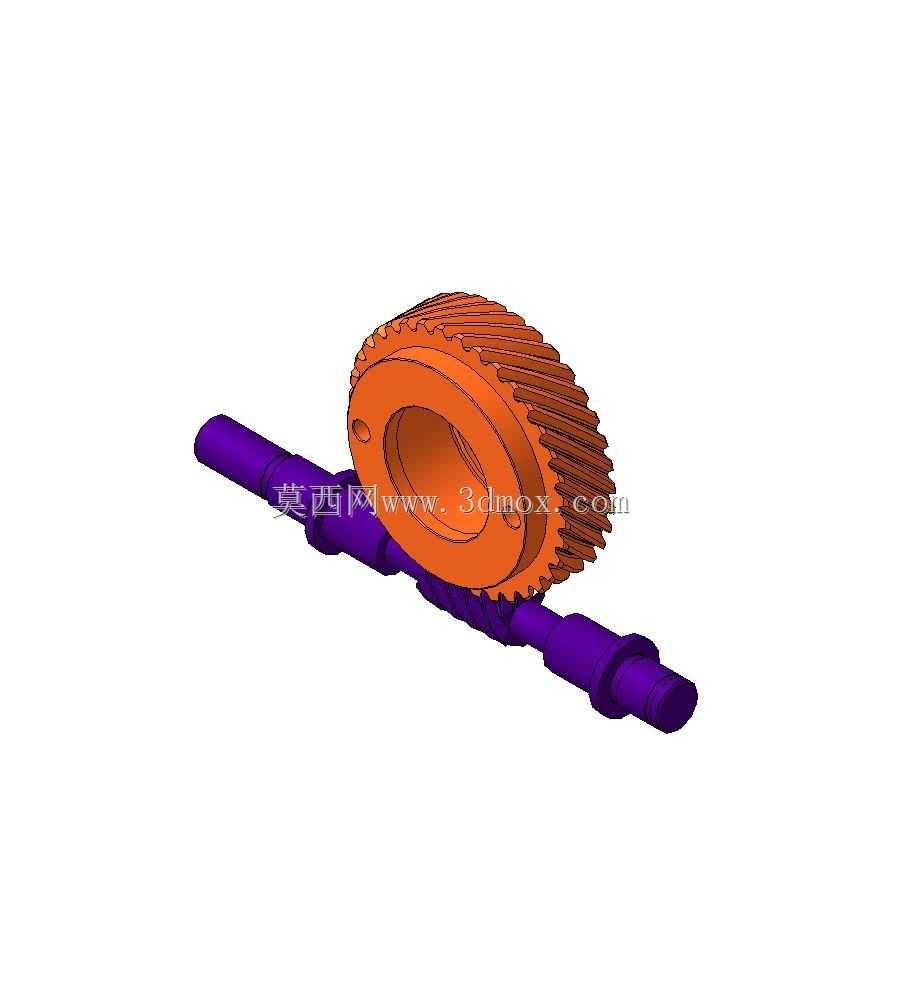

斜齿轮与输入轴啮合传动组件

　　这套传动组件核心由斜齿圆柱齿轮与配套花键输入轴构成，是动力传递路径中完成转速匹配、扭矩放大的核心执行构件，常见于中小功率减速传动单元的首级啮合副，适配轻工输送线、小型自动化专机、农用辅助传动装置等对传动平稳性有一定要求的场景。从实际装配逻辑来看，斜齿轮采用轴向定位的安装方式，内孔预留键槽与轴肩贴合位，装配时可通过平键完成周向固定，配合轴端挡圈实现轴向锁止，避免传动过程中出现轴向窜动；配套的输入轴采用阶梯轴结构，不同轴段分别对应轴承安装位、齿轮啮合位、动力输入端连接位，轴径变化处设置退刀槽与过渡圆角，既满足加工工艺性要求，也能降低应力集中带来的断裂风险。斜齿轮的齿向采用螺旋角设计，相比直齿啮合，重合度更高，

　　传动过程中轮齿是逐渐进入与退出啮合状态，能有效降低啮合冲击与运行噪音，在转速1500rpm以内的工况下，传动平稳性优势明显，适合对运行噪音有控制要求的车间内设备使用。设计过程中，齿部参数经过啮合校验，齿侧间隙控制在合理范围，既避免间隙过大导致正反转切换时出现冲击空程，也防止间隙过小造成运转卡滞、润滑脂无法进入啮合面形成有效油膜。齿轮的轮毂部分做了加厚处理，能承受更大的径向载荷，适配带径向负载的传动场景，比如输入端连接皮带轮、链轮的工况，轮毂端面预留的减重孔在不影响结构强度的前提下降低了零件自重，减少轴系的转动惯量，提升启停响应速度。输入轴的两端轴承位采用基孔制配合公差，适配常用的深沟球轴承安装，轴端的连接位加工有外花键，

　　可直接连轴器或者驱动轮，无需额外加装转接套，缩减了装配环节的零件数量。从安装边界来看，齿轮的齿顶圆直径、轴段总长、各轴段直径都经过尺寸链校核，装配后两轴的中心距误差控制在允许公差范围内，能保证轮齿接触斑点分布在齿面中部，避免偏载导致的齿面早期磨损。实际应用中，这套啮合副可单独作为减速模块的核心零件替换使用，也可集成到定制化的减速箱体内，润滑方式可采用脂润滑或者稀油飞溅润滑，齿面粗糙度满足传动要求，能减少啮合过程中的摩擦损耗，提升传动效率。在结构设计阶段，还考虑了零件的加工工艺性，齿轮可采用滚齿加工后进行齿面淬火处理，提升齿面硬度与耐磨性，轴类零件采用调质处理后精磨轴承位，保证各轴段的同轴度要求，避免运转过程中出现偏摆振动。这套组件的传动比经过匹配，可将输入端的高转速低扭矩转换为输出端的低转速大扭矩，满足下游执行机构的动力需求，比如输送线的辊筒驱动、小型工装的回转驱动等场景，都能通过这套啮合副完成动力参数的匹配。
