双发动机控制遥控操作装置结构设计

　　该遥控装置主要面向双动力输出设备的近距离操控场景，常见于小型工程机械、农用作业设备、特种作业遥控机具的配套操控环节，操作人员可通过该装置脱离设备本体完成动力输出的启停、转速调节、动作方向切换等操作，避免作业过程中设备振动、作业区域飞溅物对操作人员造成的安全影响，同时也能让操作人员站在更优的观测视角完成作业动作调整，提升作业精度与操作安全性。

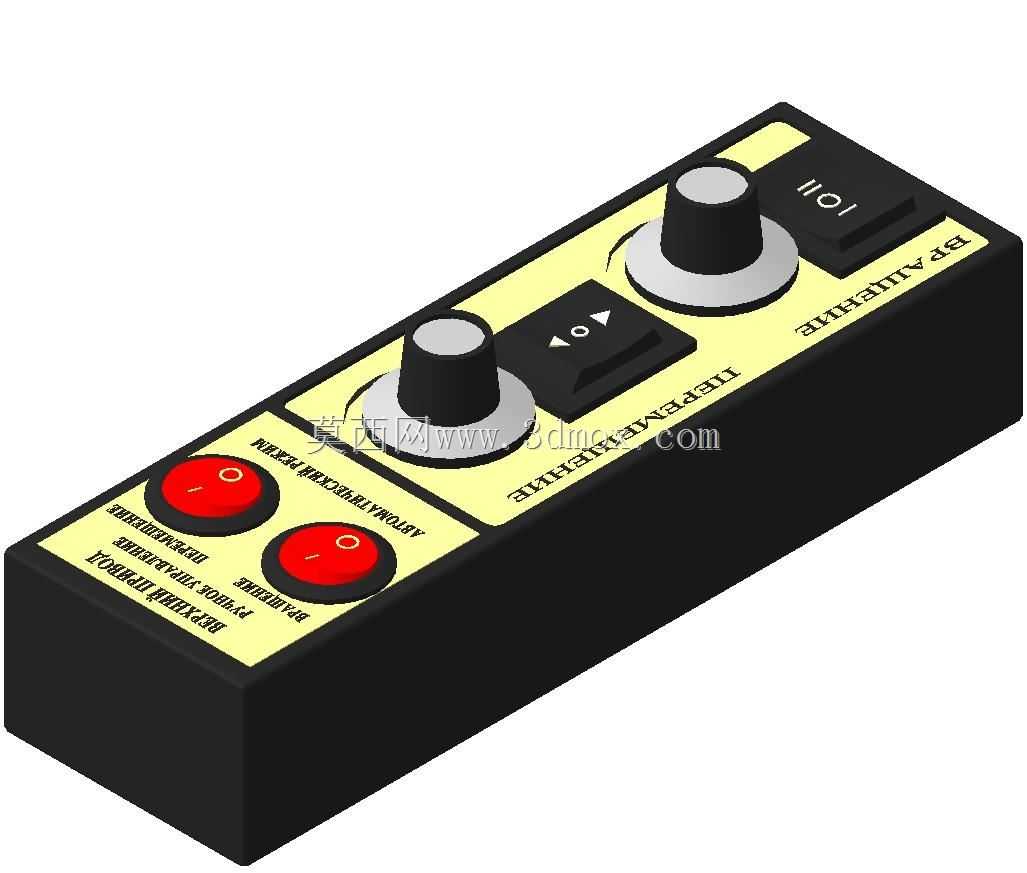

　　从功能布局来看，装置面板设置两个大直径调节旋钮，分别对应两台发动机的输出参数调节，旋钮周边做了环形凸台限位设计，既可以避免旋钮旋转超出行程，也能在操作人员盲操作时通过触感快速定位旋钮位置，防止误触相邻控件。旋钮旁设置的拨杆开关对应动力输出的方向切换，拨杆采用凹陷式安装设计，拨杆顶端做了防滑纹理处理，切换档位时带有清晰的档位顿挫感，操作人员无需目视即可确认档位是否切换到位。面板下方的两个红色按钮为急停与动力切断按钮，按钮采用凸起式设计，表面覆盖防滑橡胶层，按压行程设置为3mm，触发压力控制在15N左右，既可以避免日常操作中的误触发，也能在紧急情况下快速按压切断动力输出，按钮周边设置了环形防护凸缘，防止外物磕碰导致按钮误触发。

　　整体结构采用长方体盒式设计，外壳采用工程塑料注塑成型，边角做了R5的圆角过渡处理，避免磕碰时造成外壳开裂，同时也提升手持操作的握持舒适度。装置的整体宽度控制在80mm，长度为180mm，厚度为35mm，单手握持时手掌可以完全覆盖装置侧面，拇指可自然覆盖到旋钮与拨杆区域，其余手指可扣住装置底部的防滑槽，长时间握持操作不易产生疲劳。装置内部预留了电池仓与无线信号发射模块的安装空间，电池仓盖设置在装置背面，采用卡扣式固定结构，更换电池时无需拆解整体外壳，维护便捷。内部电路板安装位设置了四个定位柱，电路板通过螺丝固定在定位柱上，定位柱高度预留了5mm的间隙，避免电路板与外壳直接接触，减少手持振动对电路板元器件的影响。

　　面板表面采用哑光黄黑配色设计，功能区域通过颜色做明确区分，调节区域采用浅黄色底色，急停按钮采用醒目的红色，开关标识采用黑色蚀刻工艺印制在面板表面，长期使用不会出现标识磨损脱落的问题。面板与外壳的连接采用超声波焊接工艺，接缝处做了防水胶条预留槽，装配后可达到IP54的防护等级，能够适应户外作业时的扬尘、零星小雨等恶劣工况，避免内部元器件进灰进水导致故障。装置的信号发射天线内置在外壳侧边的塑料夹层中，避免外置天线容易弯折损坏的问题，信号有效覆盖范围设置为50米，完全满足常规近距离遥控作业的需求。

　　在结构设计过程中，所有活动控件都做了寿命冗余设计，旋钮的旋转寿命不低于10万次，按钮的按压寿命不低于20万次，拨杆的切换寿命不低于15万次，能够满足高频次作业场景的使用需求。控件与面板的连接部位都设置了橡胶密封垫，防止灰尘、水汽从控件装配缝隙进入装置内部。装置的重量控制在200g以内，不含电池时重量仅为120g，长时间手持操作不会给操作人员带来额外的负重负担。外壳表面做了细晒纹处理，手持时摩擦力充足，即使操作人员佩戴劳保手套也能稳定握持，不会出现滑脱的问题。
