85kg级kyropoulos法蓝宝石晶体生长热区结构

　　该热区结构是泡生法蓝宝石晶体生长设备的核心功能单元，主要面向大尺寸人工蓝宝石晶体制备的工业生产场景，适配85kg级晶体投料规模，是决定晶体生长良率、内部缺陷率与能耗水平的核心结构模块。从实际生产工况来看，泡生法生长蓝宝石需要在2050摄氏度以上的超高温环境下维持长周期稳定的温场梯度，热区的结构设计直接决定了熔池内轴向、径向的温度差分布，进而影响晶体生长过程中的固液界面形态，一旦温场梯度匹配失当，极易出现晶体开裂、气泡包裹、色心缺陷等问题，直接导致整炉晶锭报废。

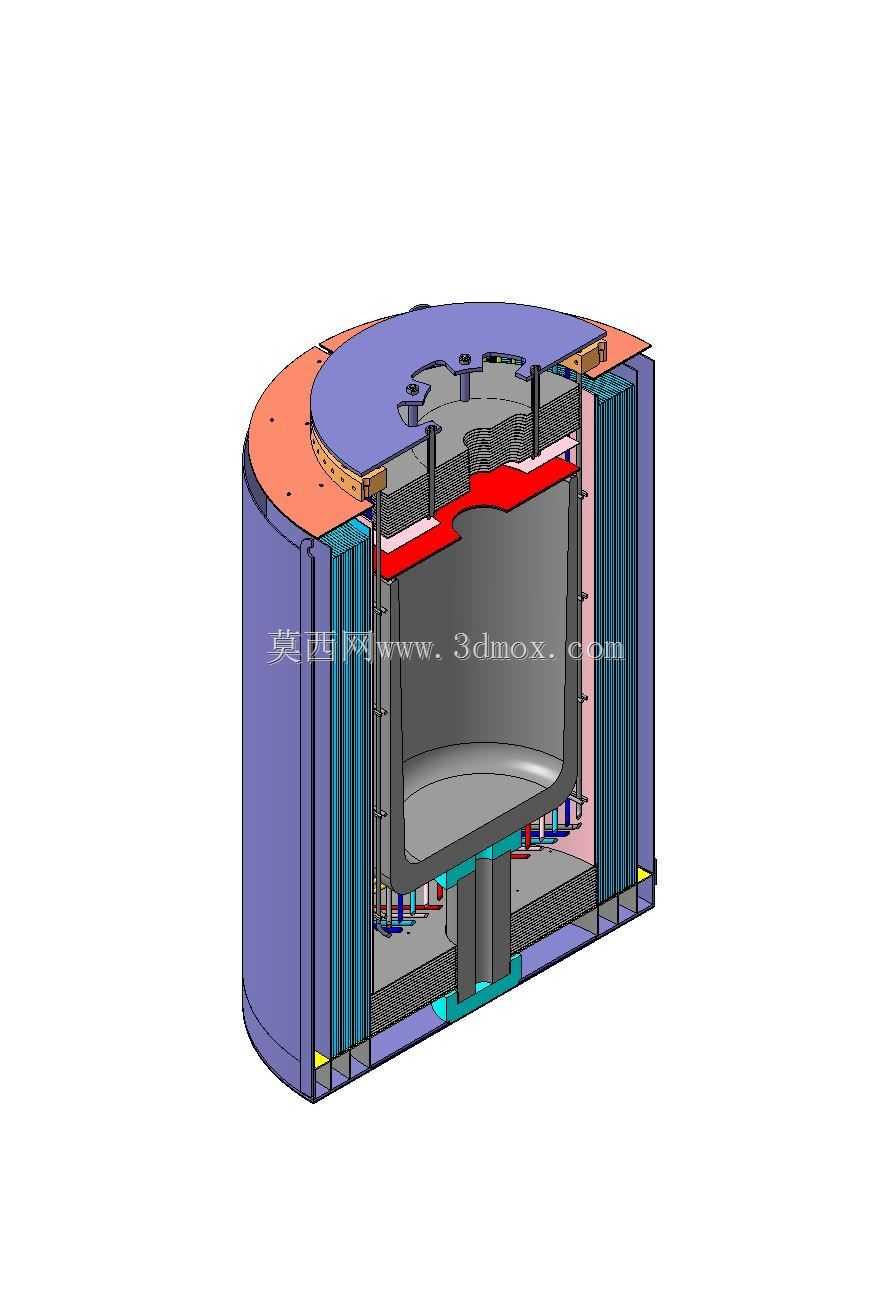

　　从结构组成来看，该热区采用多层复合隔热的围壁设计，外侧为立式圆柱型承重壳体，内部依次布置多层反射隔热屏与保温填充层，能够最大程度降低径向的热量散失，保证热场能量集中于中心熔池区域，减少无效能耗。热区顶部设置有可适配籽晶杆升降的密封通道结构，通道周边布置独立的顶部保温模块，可根据实际生长工艺调整顶部的散热速率，匹配晶体生长不同阶段的温场需求：在引晶阶段需要适当提高顶部散热速率，保证籽晶与熔液接触时形成稳定的固液界面；在等径生长阶段则需要调整顶部保温层的覆盖范围，缓慢降低散热速率，保证晶体匀速生长，避免热应力集中。热区底部设置有坩埚支撑立柱与配套的底部隔热结构，立柱采用高强度耐高温材质加工，既能够承载坩埚与满装熔料的总重量，又能通过自身的结构设计减少底部的轴向导热，避免熔池底部温度过低导致熔料流动性不足。

　　在设计思路上，该热区结构充分考虑了长周期高温工况下的结构形变问题，所有隔热屏与支撑结构均预留了足够的热膨胀间隙，避免高温下材料热胀冷缩导致结构卡滞、保温层开裂等问题。热区内部的发热体采用环形周向布置方式，能够保证熔池周向的热量输入均匀，避免出现单侧温度偏高导致熔液对流紊乱的问题；同时发热体与坩埚之间设置有独立的屏蔽结构，既能够防止发热体挥发物污染熔料，又能对发热体的热辐射进行匀化处理，让作用到坩埚外壁的热流更加均匀。

　　从安装边界来看，该热区整体为立式圆柱构型，外径适配常规85kg级泡生法生长炉的炉膛内径，安装时需保证热区中心与炉膛中心、籽晶杆升降轴线的同轴度误差控制在0.5mm以内，避免温场偏心导致晶体生长过程中出现偏心、歪晶等问题。热区底部的支撑立柱与炉底的定位法兰采用止口配合定位，安装时无需额外调整即可保证基础同轴度，现场装配效率较高。热区的顶部保温模块采用分体式拼接设计，可根据不同的工艺需求快速更换不同厚度、不同开孔尺寸的保温盖，适配不同晶向、不同尺寸晶体的生长工艺调整需求，无需整体拆解热区结构，能够大幅缩短工艺调试的准备周期。

　　在实际生产适配性上，该热区结构的熔池深度与内径比例经过多轮工艺验证，能够保证85kg投料量下熔液的自然对流状态符合晶体生长要求，熔池内不会出现流动死区，避免熔料局部过热导致组分挥发不均。热区的侧部隔热层采用模块化装配设计，当某一层隔热屏出现高温老化、形变失效时，可单独拆解更换对应模块，无需整体更换全部保温结构，能够有效降低设备的长期维护成本。同时热区的所有结构件均采用无挥发、耐高温的材质加工，在2200摄氏度的极限工作温度下不会出现挥发物析出，能够避免杂质进入熔池影响蓝宝石晶体的纯度，保证最终产出的晶锭能够满足LED衬底、光学窗口、半导体外延等高端应用领域的材料纯度要求。
