砌块成型用振动压合工业设备结构

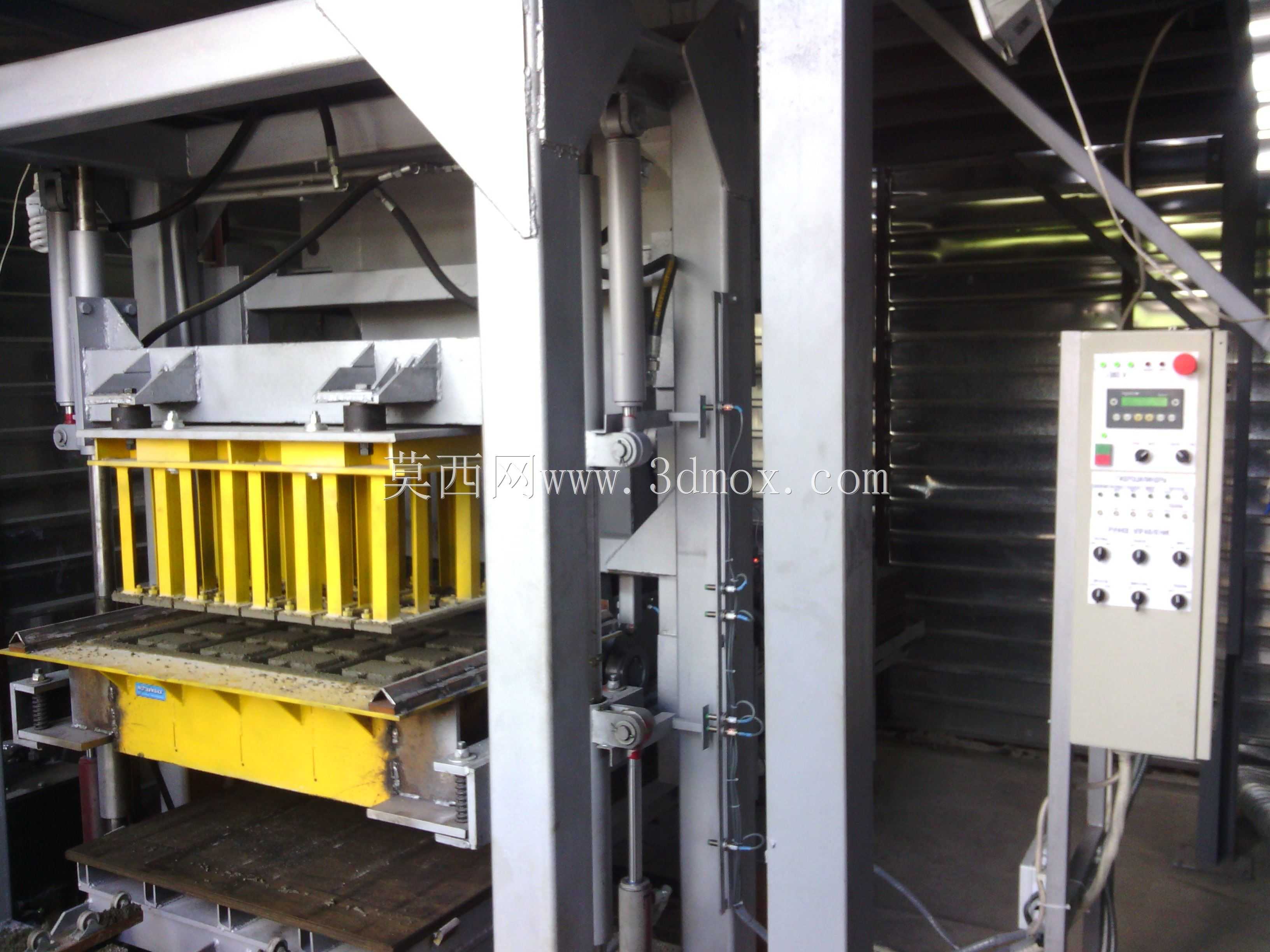

　　这款振动压合设备主要面向建材生产领域的砌块成型工序，常见于中小型建材加工厂的免烧砖、混凝土砌块生产线工位，承担混合料入模后的高频振实与压合成型作业，是保障砌块坯体密度均匀性、成型尺寸一致性的核心工位设备。从现场安装布局来看，设备主体采用立式框架承载结构，主框架采用厚壁矩形型钢焊接成型，整体安装边界需预留不小于设备本体宽度1.2倍的操作维护空间，侧边电控柜与主机的安装间距控制在800mm以上，既满足电气布线的安全距离要求，也预留了操作人员日常参数调整、故障排查的操作空间，设备底部需做预埋地脚螺栓固定，基础混凝土厚度不低于200mm，抵消高频振动作业时的整机位移风险。设备的核心功能单元分为振动台、压合模架、液压驱动、电控四个模块，

　　下部振动台采用双轴偏心激振结构，激振力可通过偏心块夹角调整，适配不同配比混凝土、粉煤灰混合料的振实需求，振动频率覆盖30-60Hz区间，可根据坯体成型工艺要求做分段变频控制，避免过振导致的混合料分层、欠振导致的坯体疏松问题。上部压合模架采用导向柱垂直导向结构，四根镀铬导向柱配合自润滑铜套做垂直运动导向，压合行程根据常规砌块高度设置在300mm以内，压头与模框的对位精度控制在±0.5mm，防止压合过程中出现模框啃边、坯体缺角的问题；模框采用快换式连接结构，更换不同规格砌块模具时，仅需松开侧边锁紧销即可完成模框拆装，无需整体拆卸压合单元，适配多规格砌块的柔性生产需求。液压系统采用独立阀组控制，主压合油缸采用缸径125mm的双作用油缸，

　　系统工作压力设定在16MPa，可提供足够的压合力保障坯体成型后的初始强度，侧边辅助油缸用于模框的升降脱模动作，油路设置了蓄能器补压结构，避免多油缸同时动作时的压力波动导致的压合速度不均。电控单元独立设置在设备侧边的立式柜体内，集成了变频控制模块、PLC逻辑控制单元与操作按钮面板，面板上设置了手动/自动切换旋钮，手动模式下可单独控制每个油缸动作、振动台启停，用于设备调试、模具更换阶段的点动操作，自动模式下可按照“进料-模框下降-振动启动-压头下压-保压-振动停止-压头提升-模框提升顶出坯体”的工艺逻辑自动循环作业，减少人工操作的重复劳动。从结构设计思路来看，这款设备优先考虑了高频振动工况下的结构可靠性，

　　所有焊接位置都做了去应力退火处理，导向柱安装位置做了镗孔精加工保障同轴度，避免长期振动导致的导向卡滞、焊缝开裂问题；振动台与主框架之间采用橡胶减震垫做隔振处理，减少振动向地面、周边设备的传递，降低车间作业的振动噪声影响；压头与模腔接触的工作面做了淬火处理，表面硬度达到HRC45以上，抵抗混合料中砂石颗粒的长期磨损，延长模具的使用寿命。设备的进料端可对接皮带输送机实现混合料自动布料，出料端可对接砌块输送机将成型后的坯体转运至养护工位，可直接接入现有砌块生产线做自动化升级，也可作为独立工位配合人工布料完成小批量生产作业。在实际生产场景中，这款设备可适配普通混凝土砌块、粉煤灰砌块、透水砖等多种建材产品的成型作业，通过更换对应模框即可快速切换生产品种，设备的压合保压时间、振动频率、压合速度等参数都可通过电控面板做可视化调整，操作人员可根据不同原料的特性匹配最优工艺参数，保障不同批次产品的成型质量稳定。设备的管线布置采用拖链收纳结构，所有液压油管、控制线缆都随运动部件在拖链内排布，避免运动过程中管线拉扯、磨损导致的漏油、线路故障问题，日常维护时仅需定期检查导向套润滑状态、液压油液位、减震垫磨损情况即可，维护点都设置在易操作的位置，无需拆解主体结构即可完成常规保养作业。
