适配爱德华兹E2M80的Dn40真空过滤装置

　　在真空获得系统的现场运维与成套集成场景里，这类Dn40通径的过滤装置，主要串接在真空泵的进气端管路上，针对爱德华兹E2M80这类双级旋片真空泵做前置防护。实际生产现场里，不管是真空热处理炉的抽气管路、实验室真空干燥系统的支管，还是电子元器件封装线的真空吸盘供气管路，工艺过程中难免会携带细微的固体碎屑、冷凝液滴、工艺粉尘类杂质，这些杂质如果直接进入真空泵腔，会刮伤旋片与泵体内壁，破坏泵腔的密封间隙，轻则导致泵的极限真空度下降、抽气速率衰减，重则会造成泵卡滞、密封件过早失效，大幅缩短真空泵的维护周期。

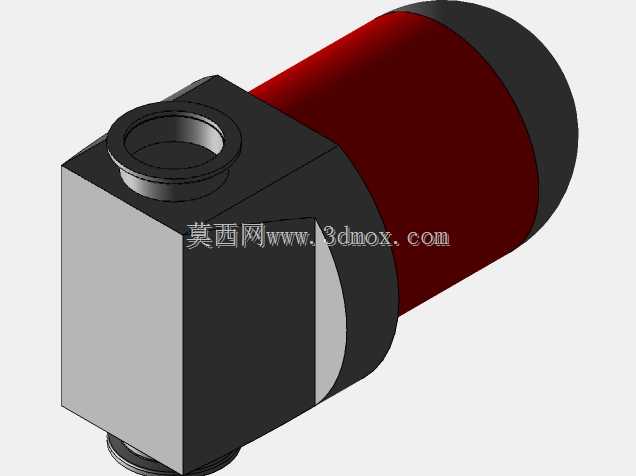

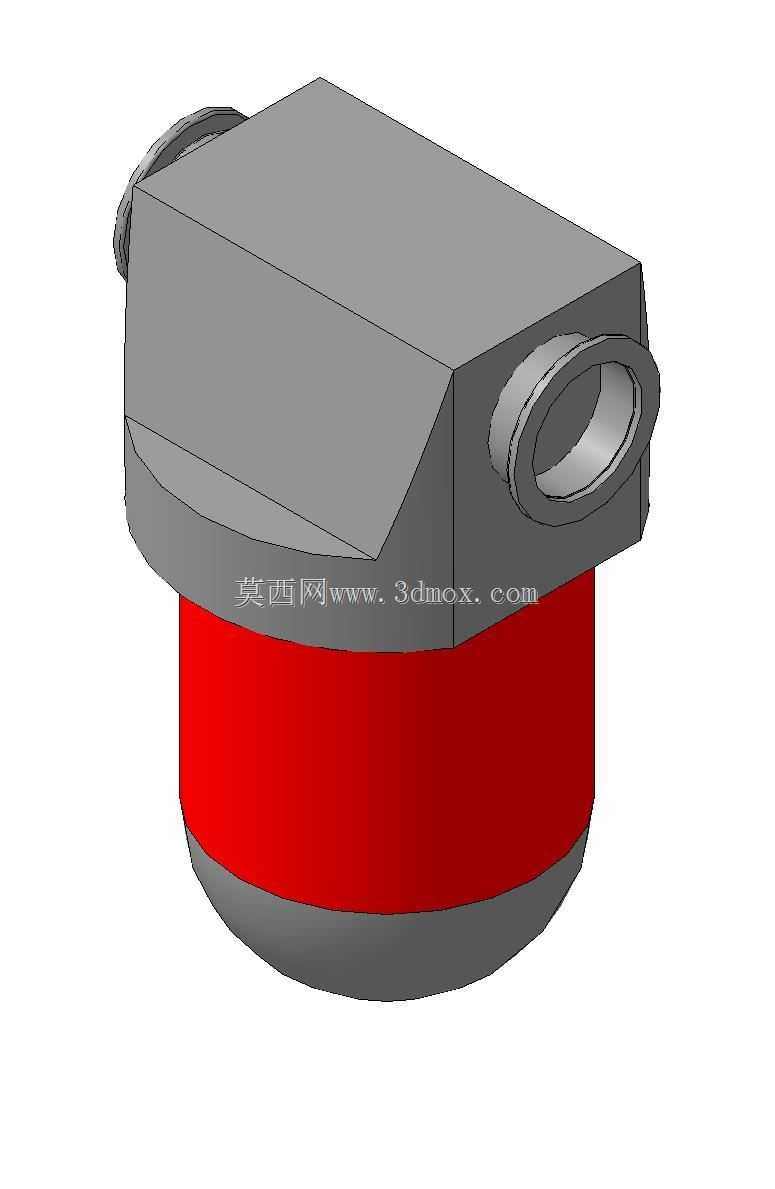

　　从结构设计的角度看，这个过滤装置采用上下分体式的壳体结构，上部为灰铸铁材质的阀头集成段，三个接口的布局充分考虑了现场管路的走向适配：两个侧置的Dn40接口可根据安装空间选择水平进出或者侧向进出的走管方式，顶部预留的接口可用于安装真空压力表或者压差发讯装置，方便运维人员实时判断滤芯的堵塞状态，不需要拆解设备就能掌握滤芯的容污情况。下部的滤筒段采用醒目的红色涂装，一方面是在密集的工业管路里快速识别设备位置，另一方面这个段是快拆结构设计，更换滤芯时不需要拆卸上下连接的管路，只需要松开下部的锁紧结构就能取下滤筒更换内部滤芯，大幅降低现场维护的停机时间。

　　设计过程中首先要考虑的是流道的压损控制，真空系统对管路压损非常敏感，过大的流阻会直接导致泵口的有效抽速下降，因此上部阀头的内部流道做了圆弧过渡处理，避免直角拐角造成的气流涡旋，进气端的气流进入滤腔后会沿筒壁做旋流运动，大颗粒的杂质在离心力作用下先沉降到滤筒底部的集污腔，减少主滤芯的容污负担，延长滤芯的更换周期。滤芯的支撑结构采用多孔板加加强筋的设计，在Dn40通径对应的额定抽速下，滤芯两侧的压差不会造成滤芯变形破损，同时保证有效过滤面积足够覆盖E2M80泵的最大抽气流量，不会出现过滤能力不足的问题。

　　安装边界方面，这个过滤装置的接口采用标准的真空法兰连接尺寸，Dn40通径对应的法兰密封面尺寸符合常规真空管路的连接标准，不需要额外做转接件就能直接和同通径的真空波纹管、硬管对接。整体安装高度控制在紧凑的范围内，在真空泵进气端附近的狭小安装空间里，不需要预留过大的操作空间，侧面的操作空间只需要满足能伸手操作下部滤筒的锁紧结构即可，不管是卧式安装在泵的进气口上方，还是立式吊装在管路支架上，三个接口的受力都做了均衡设计，不会因为管路的长期应力造成接口密封泄漏。壳体的壁厚设计充分考虑了真空工况下的外压稳定性，在一个大气压的外压作用下，不会出现壳体变形的问题，密封面的加工精度满足真空密封的要求，常规工况下的漏率能满足中低真空系统的使用要求。

　　实际选型匹配的时候，除了通径参数，还要考虑过滤装置的容污量是否匹配系统的杂质产生速率，这个结构的集污腔预留了足够的容积，在常规的工业应用场景里，滤芯的更换周期和真空泵的常规维护周期能做到匹配，减少额外的运维频次。滤筒的密封采用耐油橡胶材质，适配真空泵油雾、常见工艺气体的腐蚀环境，不会因为长期接触油气出现密封件溶胀失效的问题。上部壳体的连接部位采用止口定位结构，每次拆装维护后都能保证流道的对中精度，不会出现装配错位导致的流道遮挡、压损上升的问题。
