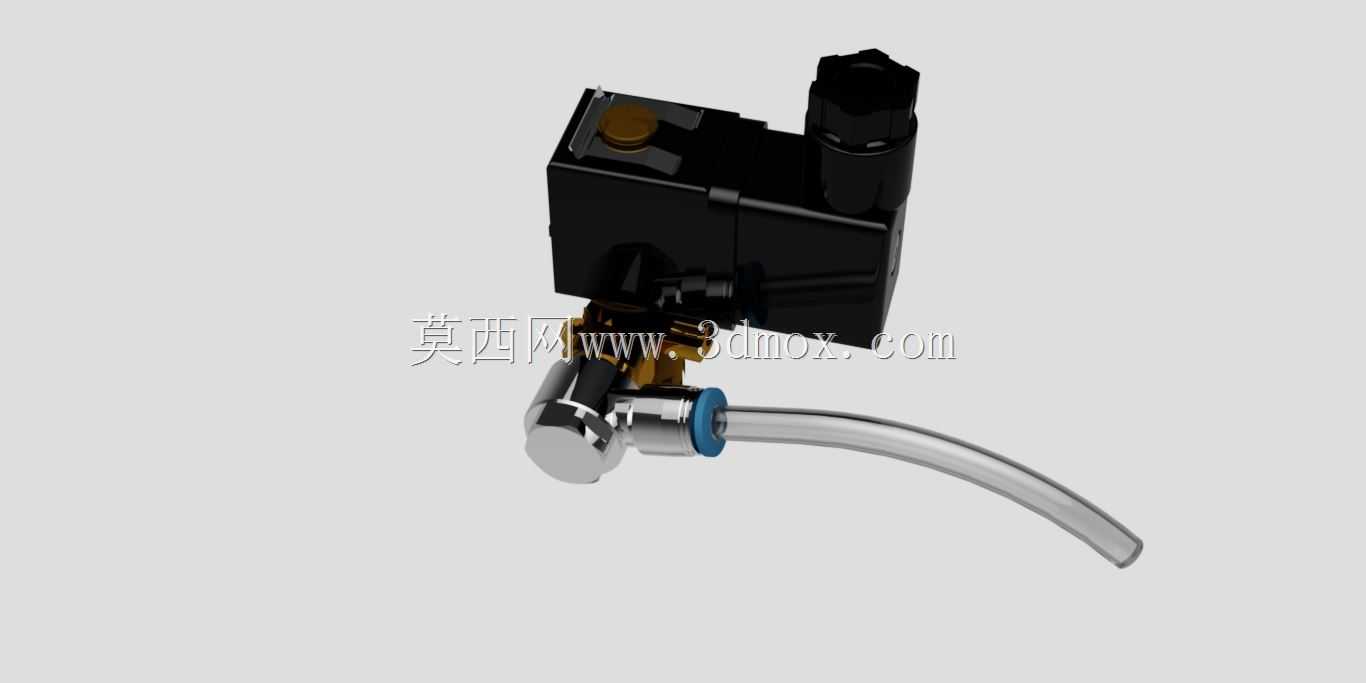

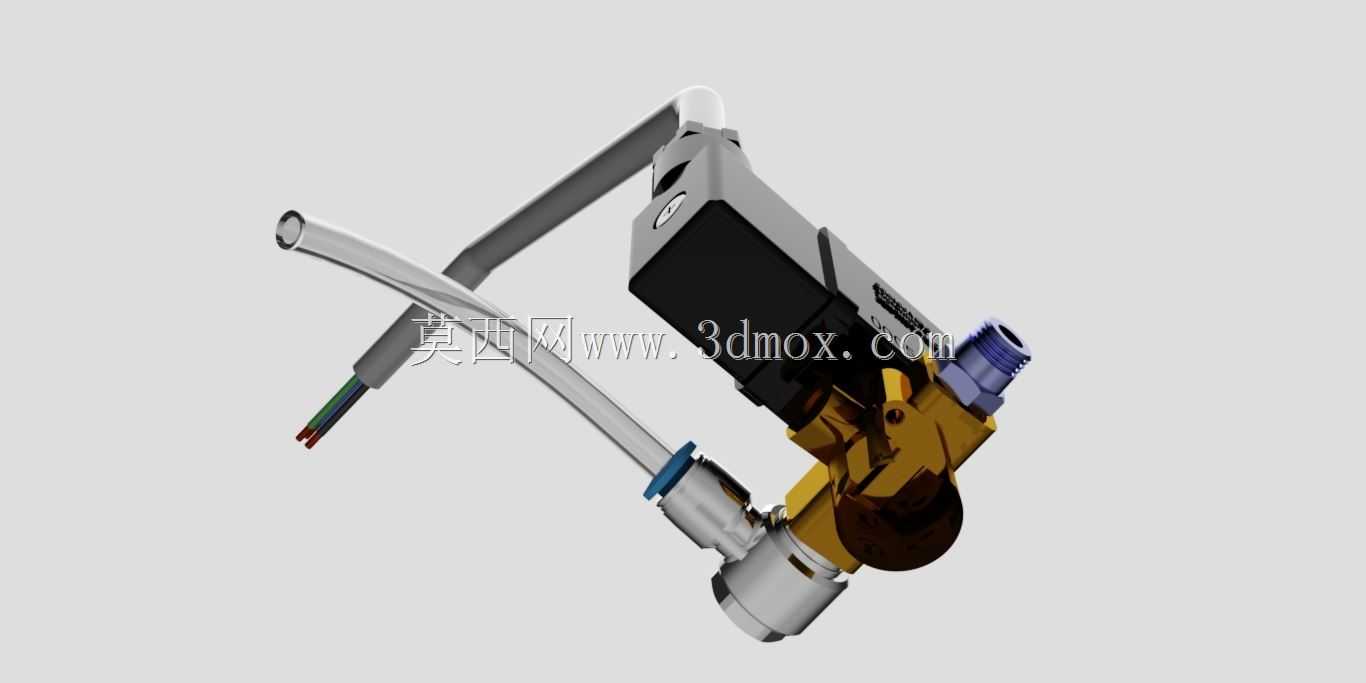

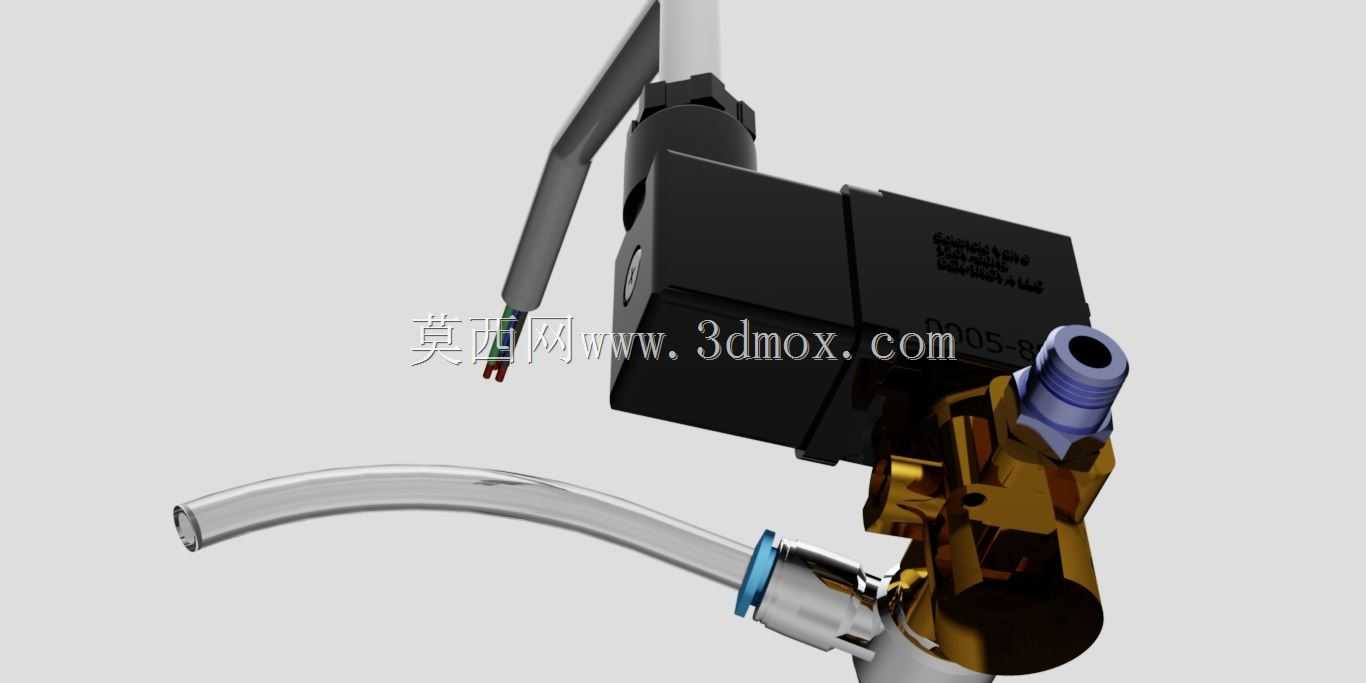

咖啡机锅炉入口电动控制阀结构设计

　　在商用现制咖啡设备的流体管路系统中，锅炉入口的通断控制直接决定整机出水稳定性与蒸汽产出效率，这款适配咖啡机锅炉进水端的电动控制阀，是针对小通径、高频启闭的餐饮设备流体场景开发的专用控制元件。不同于工业管路中大通径电动阀的冗余结构设计，这款阀件在初始方案阶段就锚定了咖啡机内部紧凑的安装空间约束，将电磁驱动模块、阀座密封组件、管路连接端做了高度集成化布局，避免额外的转接支架占用设备内部排布空间。从实际应用场景来看，商用半自动、全自动咖啡机每日的进水启闭频次可达数百次，锅炉端长期处于0.1-0.3MPa的承压储水状态，阀件的密封可靠性直接决定设备是否会出现漏液、锅炉补水不及时导致的干烧故障。这款阀的驱动模块采用直动式电磁驱动结构，

　　摒弃了先导式结构对进出口压差的依赖，即使在锅炉补水初期管路压力波动较大的工况下，也能实现稳定的启闭动作，不会出现压差不足导致的阀口无法完全开启、补水流量不足的问题。在结构设计层面，阀的主体密封座采用耐温食品级橡胶材质，适配锅炉进水端最高95℃的进水温度，长期接触高温水体也不会出现密封材料硬化、形变导致的密封失效问题；驱动模块的线圈部分做了全包覆绝缘处理，避免咖啡机内部管路偶发的凝露渗入线圈造成短路故障，线圈与阀座的连接部位采用卡扣加密封垫的双重固定结构，日常设备维护时无需专用工具即可完成驱动模块的拆检更换，降低商用设备的后期运维成本。从安装边界来看，阀件的出水端采用快插式弯管接头结构，接头处的蓝色密封挡圈为食品级硅橡胶材质，

　　适配外径8mm的食品级输水软管，安装时仅需将软管插入接头到底即可完成密封固定，无需额外打胶或加装喉箍，大幅提升设备总装环节的装配效率；进水端采用外螺纹金属接头，可直接对接咖啡机内部的进水主管路，阀件整体的安装固定仅需预留两个M3的螺丝孔位，固定耳位集成在阀座本体上，无需额外设计转接安装板。在外形尺寸的把控上，这款阀将驱动模块的主体轮廓做了切边处理，避免与咖啡机内部的锅炉保温层、其他管路元件产生装配干涉，弯管的出水管角度经过反复校核，刚好对准锅炉进水口的安装位置，装配后管路不会出现过度弯折导致的通径缩窄、水阻增大问题。从功能特性来看，这款阀的额定启闭响应时间控制在0.2秒以内，可精准匹配咖啡机的程控补水逻辑，

　　当锅炉内水位传感器检测到水位低于设定阈值时，阀件可快速开启完成补水，达到设定水位后迅速切断水路，不会出现补水过量导致的锅炉溢水问题；阀件内部的流道做了圆弧过渡处理，没有直角突变结构，水流通过时的紊流噪音极低，不会在设备运行时产生额外的水流异响，适配商用场景下对设备运行噪音的管控要求。在设计验证阶段，这款阀先后完成了10万次启闭循环测试、1.5倍额定压力的静压密封测试、持续72小时的高温通水老化测试，所有测试指标均满足餐饮设备的长期使用要求，结构上没有冗余的设计元素，每一处结构特征都对应实际使用中的具体需求，比如阀件顶部的手动复位按钮，可在设备断电状态下手动开启阀路排空锅炉内部存水，方便设备长期停用前的维护操作；接线端的防水接头结构，可避免清洗设备时的飞溅水渗入接线部位造成电气故障。对于从事餐饮设备结构设计、流体管路选型的工程师而言，这款阀的集成化设计思路具备较高的参考价值，在有限的安装空间内兼顾了驱动可靠性、密封耐久性、装配便捷性与运维便利性，没有照搬通用工业电动阀的成熟结构，而是针对咖啡机的具体使用场景做了定向的结构优化，所有尺寸边界都适配现有主流商用咖啡机的内部安装空间，可直接作为通用选型元件应用到不同规格的咖啡设备流体系统中。
