餐厅用迷你蒸汽发生装置结构设计

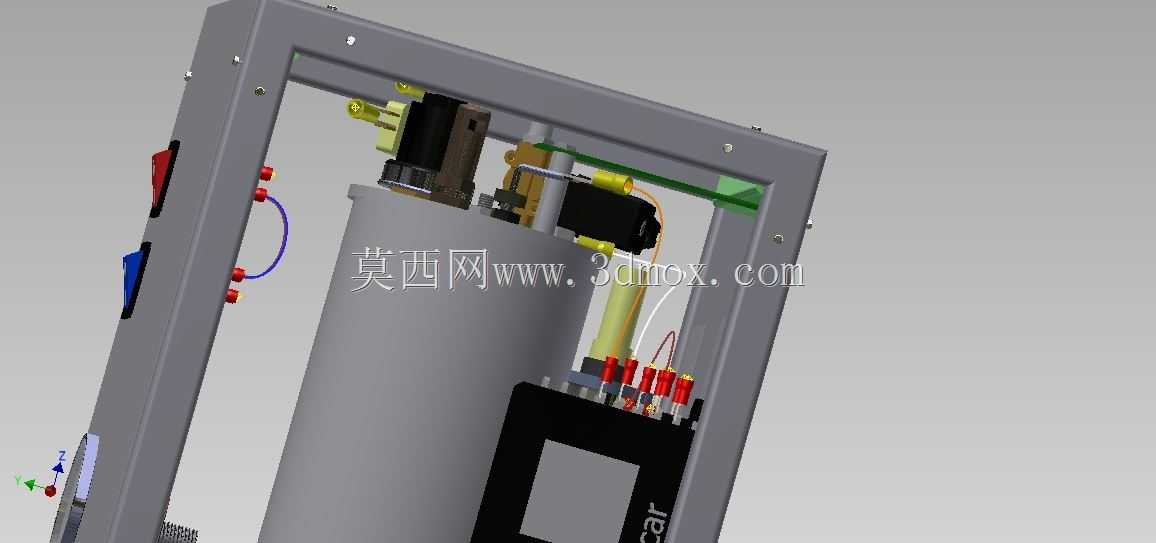

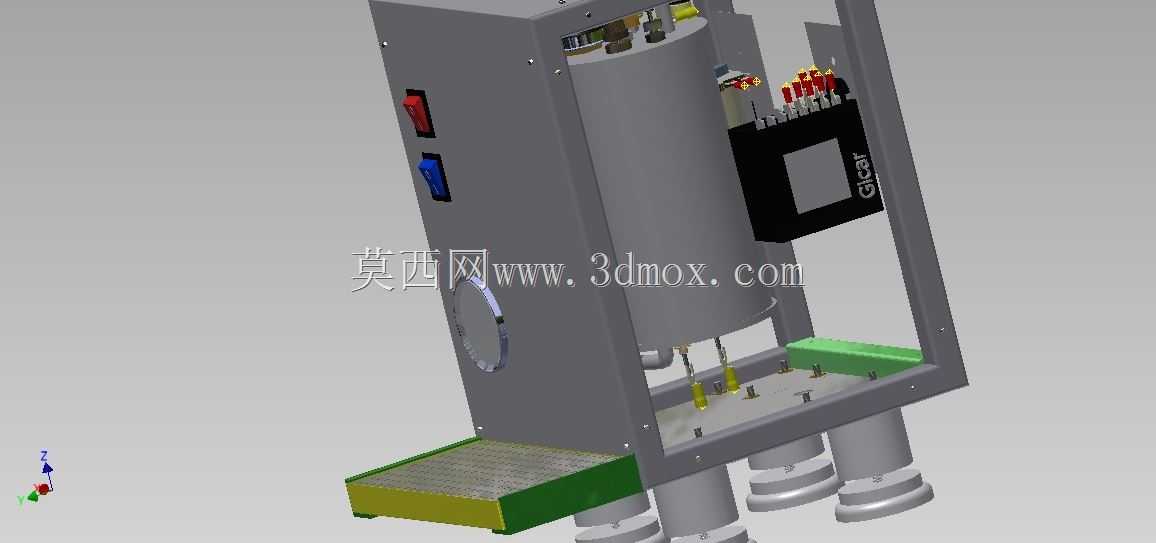

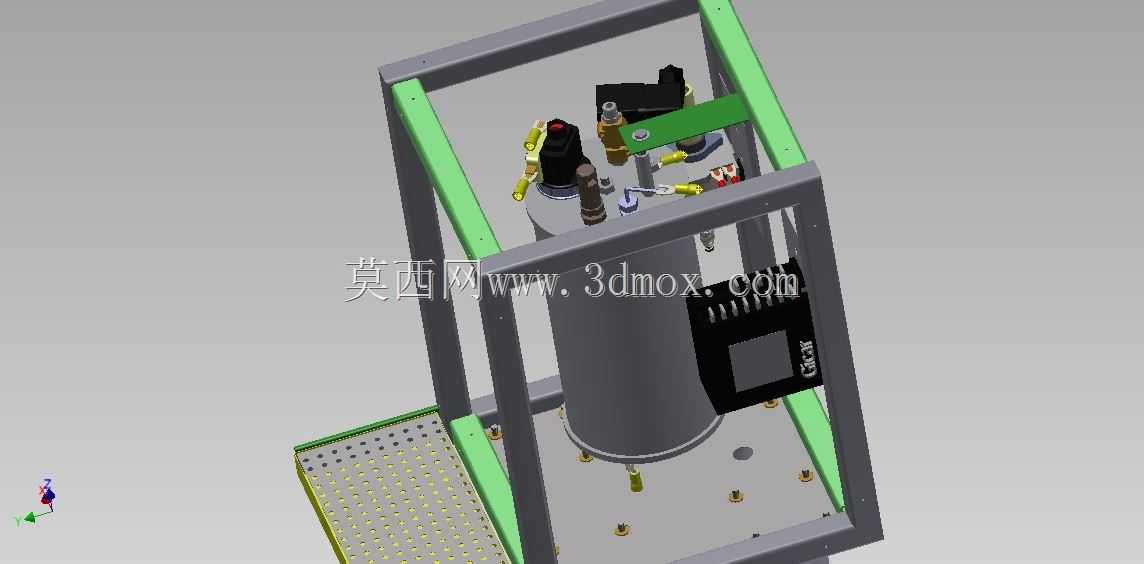

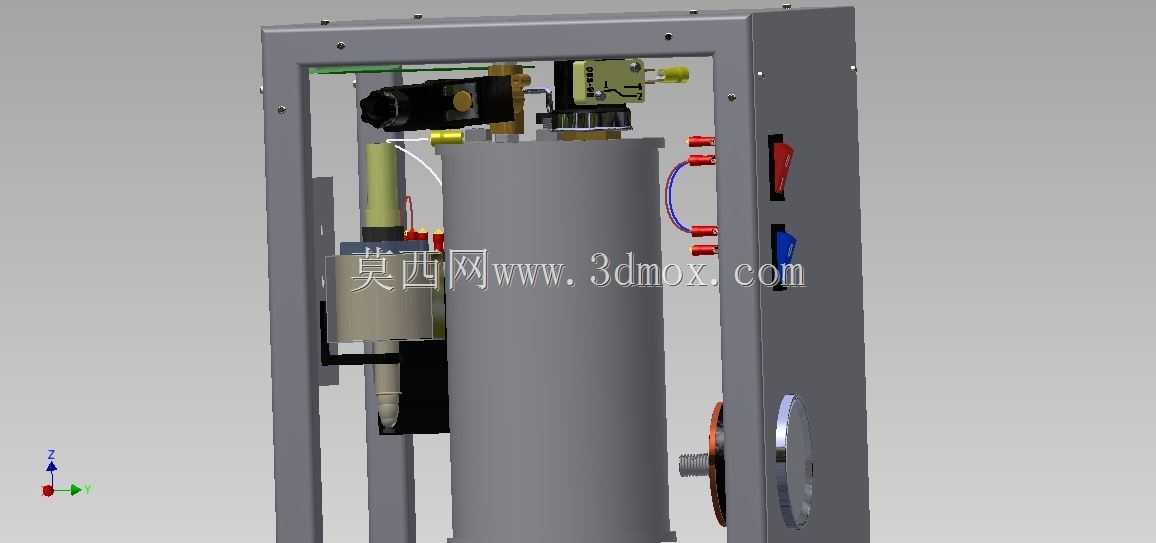

　　这套小型蒸汽发生设备的三维结构，最初是针对临街小型餐饮门店的后场操作需求做的适配设计，核心解决小面积操作间里茶咖类饮品制作的蒸汽供应问题，不需要接入大型后厨的集中蒸汽管网，独立放置就能完成蒸汽输出作业。从结构布局来看，整体采用方管焊接的立式框架作为承载主体，框架四根立柱采用等边角钢与矩形管拼焊，底部预留了整板安装基面，所有核心功能部件都集成在框架内部的安装空间里，侧面和顶面预留的绿色安装板是用来走布管线、固定阀件的，既可以把零散的管路接头规整固定，也能避免日常操作中磕碰损坏外露的管路。核心的蒸汽发生罐体采用立式圆柱结构布置在框架中心位置，罐体底部通过法兰与安装底板固定，周围均匀布置的固定螺栓既保证密封压紧力均匀，

　　也给后期维护拆检留出了扳手操作空间，不会因为周边部件干涉导致螺栓无法拆装。罐体顶部集成了压力检测、蒸汽输出、补水接口三类阀组，不同功能的阀件采用不同颜色的手柄做区分，日常操作的时候不需要凑近看标识，凭手柄颜色就能快速判断对应的管路功能，减少后场操作人员的误操作概率。配套的加热元件额定功率匹配小型门店的用电负荷，不需要单独申请扩容三相动力电，普通民用商用回路就能承载，配套的水泵采用低功率规格，流量刚好匹配罐体的蒸发量，不会出现补水过快导致罐内温度波动过大，也不会因为补水不及时出现干烧情况。设备的安装边界做了严格的尺寸控制，整体占地面积不到0.2平方米，高度控制在常规操作台面的适配范围，既可以直接放在后场操作台上使用，

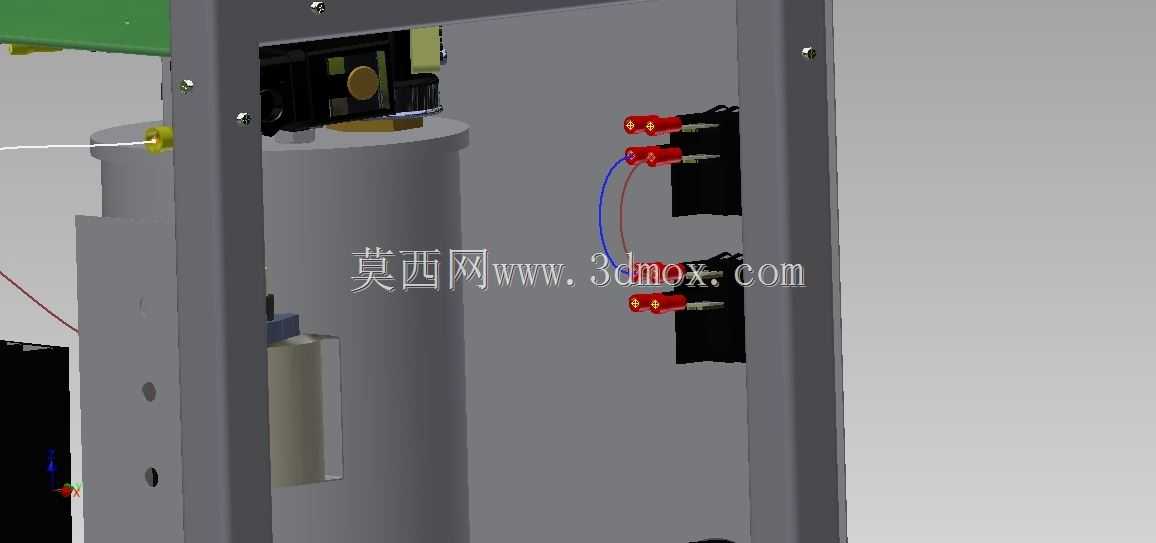

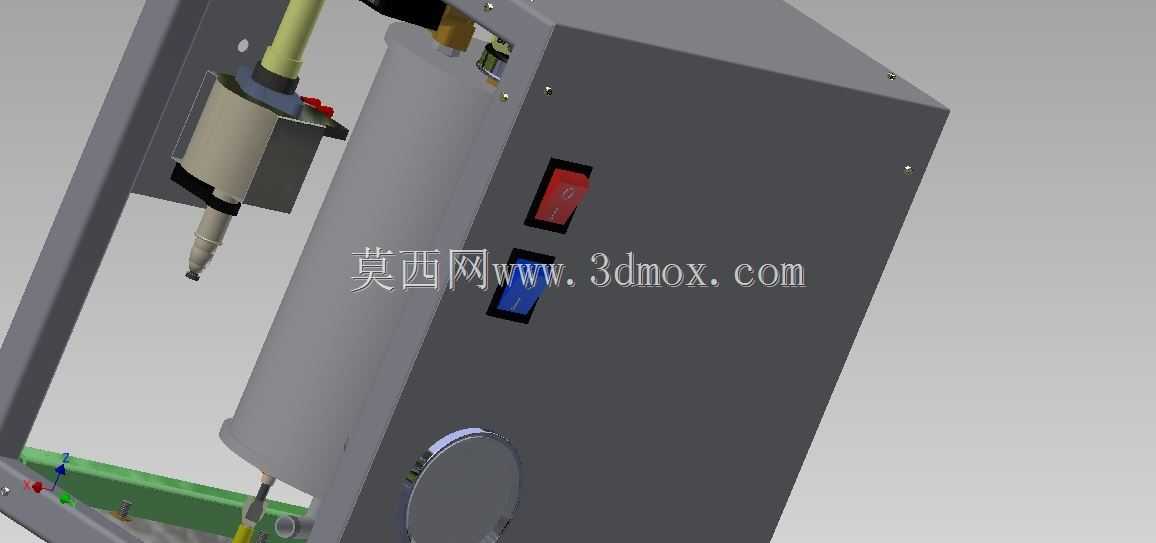

　　也可以嵌入到定制的操作台柜体里，框架底部预留的安装孔位可以直接和台面或者柜体的预埋钢板锁付固定，不需要额外做复杂的安装基础。水路接口全部布置在设备的后侧，和前场操作的方向完全错开，接好进水管和蒸汽输出管之后，正面看不到外露的管线，日常清洁台面的时候不会碰松管路接头。设计过程中特意把电气控制部分做了独立隔舱布置，黑色的控制盒安装在框架右侧的安装板上，和蒸汽管路、水路部分保持足够的安全距离，避免管路溢水或者冷凝水滴滴到控制元件上引发故障，控制盒的操作面朝向外侧，参数调节和状态查看不需要探身到设备内部。框架底部带孔的承托板是用来承接可能的冷凝水或者溢流水的，板上的密集小孔可以把积水导到下方的接水盘，不会积在设备内部滋生细菌，

　　也符合餐饮后场的卫生清洁要求。这套结构在建模的时候所有配合尺寸都留足了安装公差，阀件和管路的连接位置都预留了活接空间，后期更换易损件的时候不需要整体拆解设备，只需要拆开对应位置的活接就能完成更换，对于没有专业机修人员的小型门店来说，日常维护的门槛很低。蒸汽输出端的接头可以适配不同规格的蒸汽喷头，既可以用来加热奶泡制作茶饮咖啡，也可以用来给小型餐具做快速蒸汽消毒，或者给餐品做辅助加热，一台设备就能覆盖小门店里多数需要蒸汽的作业场景，不需要单独配置多台不同功能的蒸汽设备，节省后场的宝贵操作空间。
