商用咖啡机配套咖啡过滤标签组件结构设计

　　这套组件面向商用半自动咖啡机的出品标准化需求设计，核心解决连锁咖啡门店、自助咖啡点位出品风味不稳定、操作效率偏低的实际痛点。日常门店运营中，咖啡师填压粉碗的力度、粉量分布差异，会直接导致同一款饮品的萃取率波动，尤其是高峰时段出杯压力大时，新手咖啡师很难稳定控制填压参数，这套过滤标签组件就是为了统一出品基准而开发的配套结构。

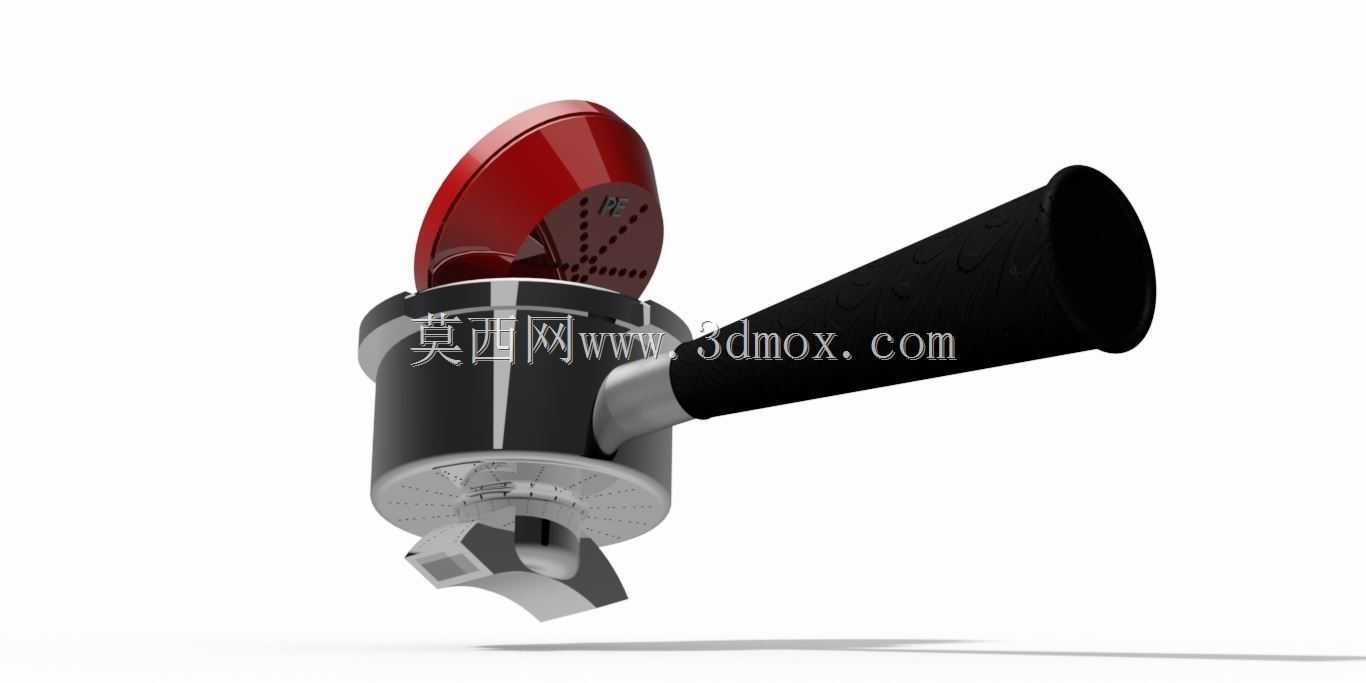

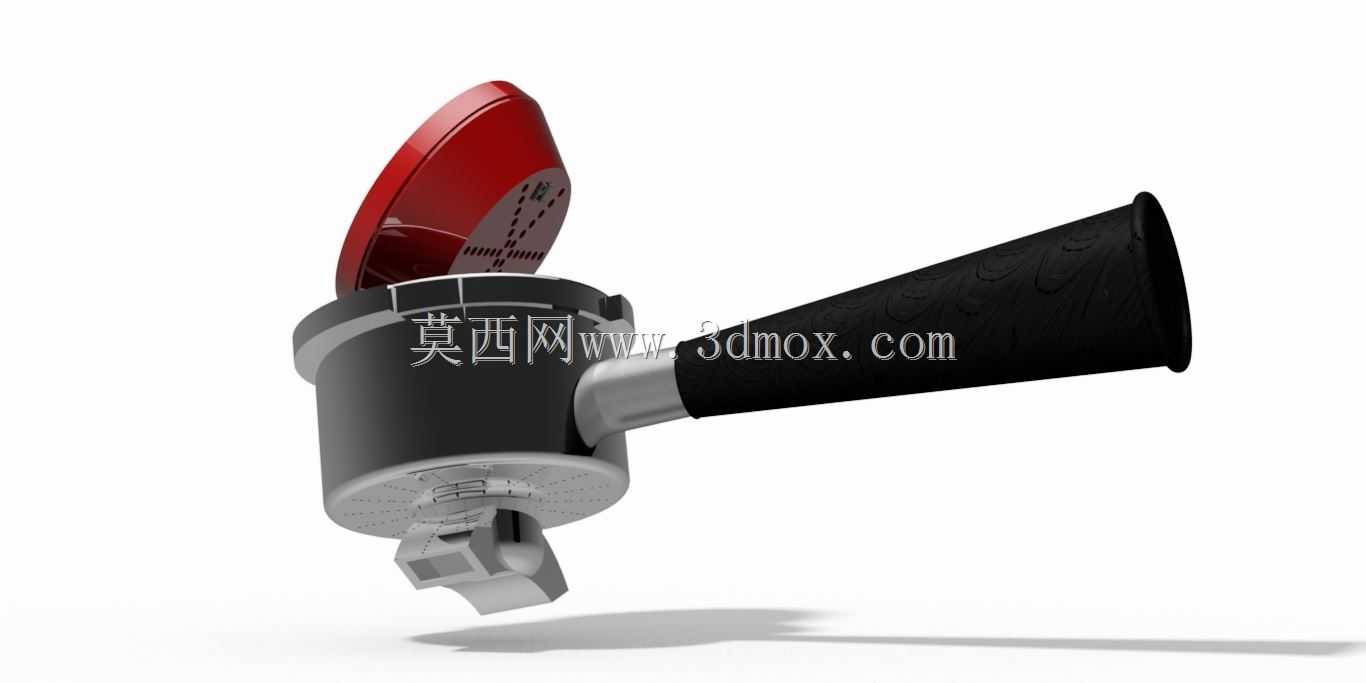

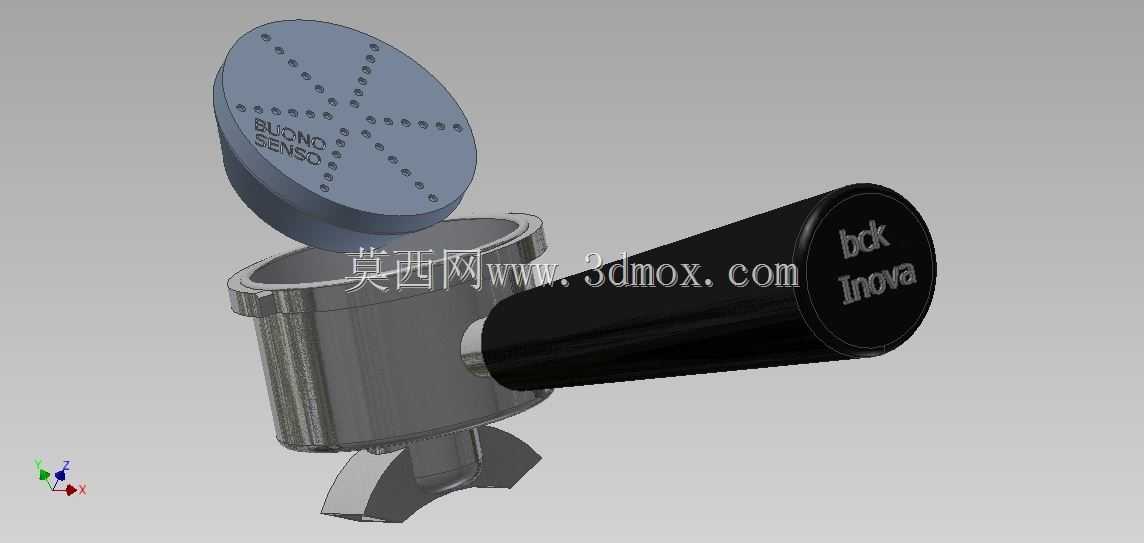

　　从功能逻辑上看，组件分为适配咖啡机冲煮头的过滤器支架，以及对应不同饮品风味的分色标签片两部分。支架部分直接匹配商用咖啡机标准58mm规格冲煮头的安装接口，安装时无需改装原有设备结构，直接替换原有粉碗上方的导流结构即可，安装边界完全兼容市面主流商用半自动咖啡机的冲煮头尺寸，不会和冲煮头的密封胶圈、锁止卡扣产生干涉，支架的手柄握持部分做了防滑纹理处理，和原有设备手柄的握持角度保持一致，咖啡师无需改变操作习惯即可快速上手。

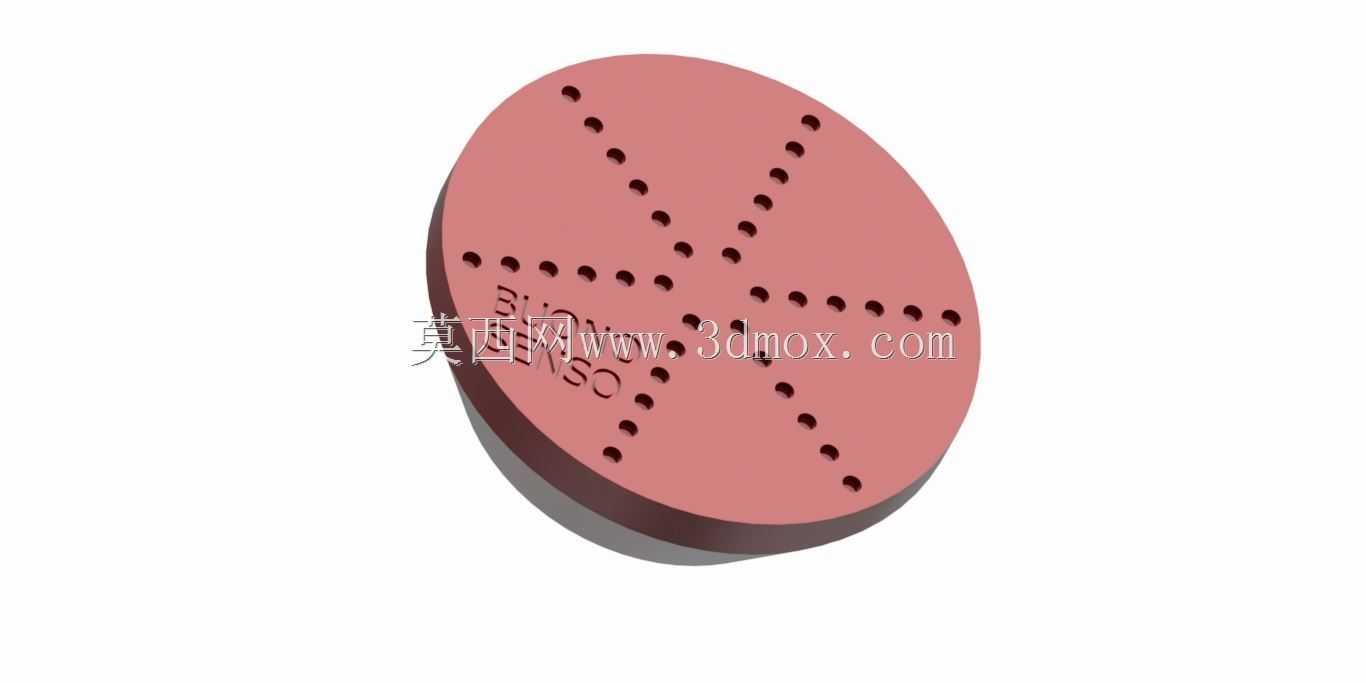

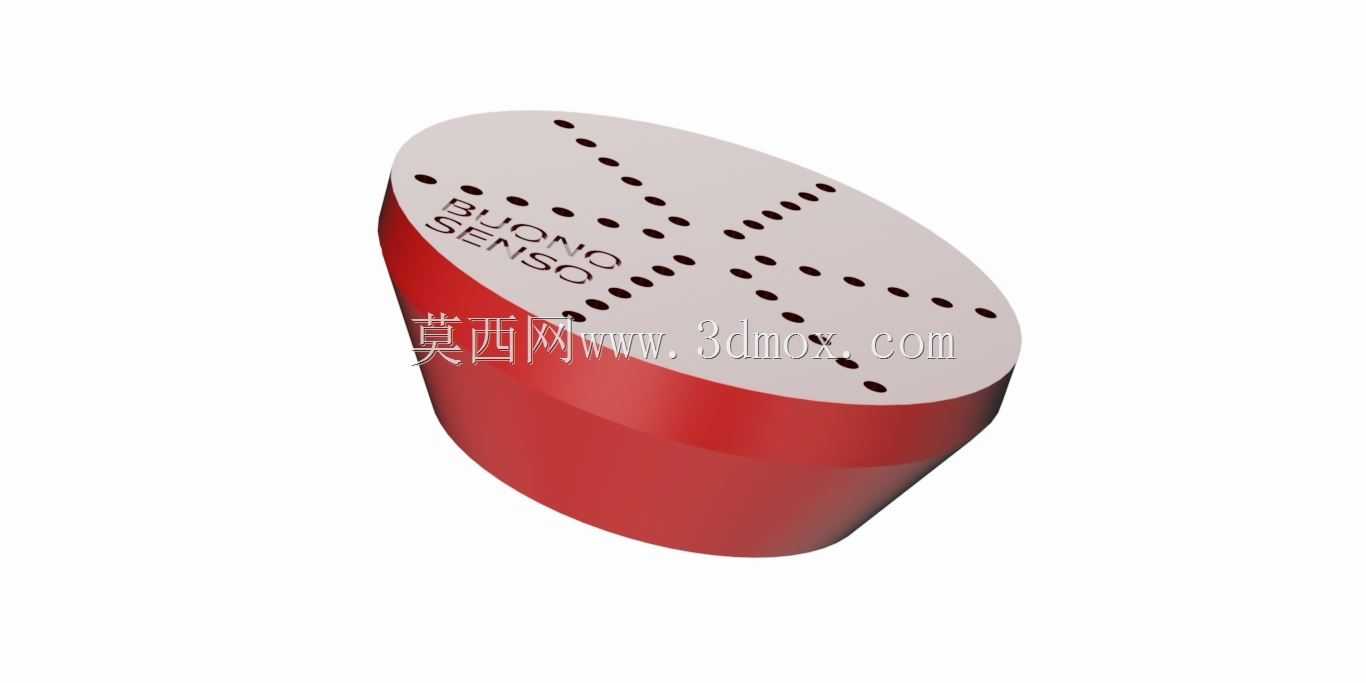

　　不同颜色的标签片对应不同的咖啡萃取参数，从浅烘到深烘、从短萃到长萃的不同需求，分别做了差异化的滤孔排布设计：对应意式浓缩的标签片滤孔直径更小、分布更密集，能够提升水流通过粉层的阻力，延长萃取时间，保证浓缩咖啡的油脂厚度；对应美式、拿铁等长萃饮品的标签片滤孔直径更大，开孔率更高，能够加快水流通过速度，避免过度萃取带来的苦涩感。每个标签片的边缘都做了定位卡扣结构，和支架上的卡槽完全匹配，更换时只需对准卡槽按压即可卡紧，萃取过程中不会出现移位、漏粉的情况，拆卸清洗时直接抠出即可，没有清洁死角，符合餐饮设备的卫生要求。

　　设计过程中重点考虑了商用场景的耐用性需求，所有和咖啡液、热水接触的结构都采用食品级耐高温材质，能够承受90-95℃的萃取水温长期冲刷，不会出现材质变形、异味析出的问题。支架和冲煮头接触的密封面做了平整度强化处理，安装后锁止冲煮头时能够完全贴合密封胶圈，不会出现泄压、喷溅的情况。标签片的厚度控制在2mm以内，安装后不会占用粉碗的容粉空间，原有粉碗的18-20g粉量填充容量完全不受影响，不需要调整原有磨豆机的研磨参数设置。

　　从实际应用场景来看，这套组件除了适配线下连锁咖啡门店的标准化出品，还可以用于自助咖啡机、办公室共享咖啡设备的场景，非专业操作人员也能通过标签片的颜色区分快速选择对应饮品的过滤方案，不需要掌握专业的填压、萃取参数调整技巧，就能制作出口感稳定的咖啡饮品。组件的整体结构没有易损的小零件，日常维护只需要定期拆卸冲洗咖啡残渣即可，不需要特殊的保养流程，长期使用的维护成本极低。在结构建模过程中，所有配合面的公差都按照餐饮设备的通用配合标准设置，支架和冲煮头的配合公差控制在0.1mm以内，标签片和支架卡槽的配合公差控制在0.05mm以内，既保证安装拆卸的顺畅度，又不会出现配合间隙过大导致的漏液问题。
