咖啡机内置压力控制开关结构设计

　　这款压力开关是专为商用及半自动家用咖啡机锅炉系统配套设计的压力控制元件，核心作用是在锅炉加热及出水工作过程中，精准维持腔体内蒸汽压力处于设定区间，避免压力过高引发安全隐患，同时保障咖啡萃取时的蒸汽压力稳定，直接影响咖啡出品的油脂厚度与萃取均匀度。从实际应用场景来看，这类压力开关大多内置于咖啡机立方结构的机身腔体中，安装位置紧邻锅炉蒸汽输出端，周边排布有加热管、进水管路、蒸汽电磁阀等元件，因此设计阶段就需要充分考虑紧凑安装空间下的结构适配性，不能与周边管路、电气元件产生干涉。

　　从功能特性上看，这款压力开关的操作压力区间覆盖0.5-2.5巴，可适配230V/50Hz、120V/60Hz两种主流供电规格，能够满足不同地区、不同功率等级咖啡机的使用需求。开关内部采用膜片式压力感应结构，当锅炉内蒸汽压力上升至设定上限值时，膜片受压力推动触发内部微动开关断开加热回路，锅炉停止加热；当压力下降至设定下限值时，膜片复位触发微动开关闭合，加热回路重新接通，以此实现锅炉压力的闭环控制，无需额外配置压力监测模块即可自主完成压力调节。开关的接线端采用快插式端子设计，现场装配时无需焊接，直接将对应线组插入端子即可完成接线，能够有效提升整机装配效率，同时降低接线错误的概率。

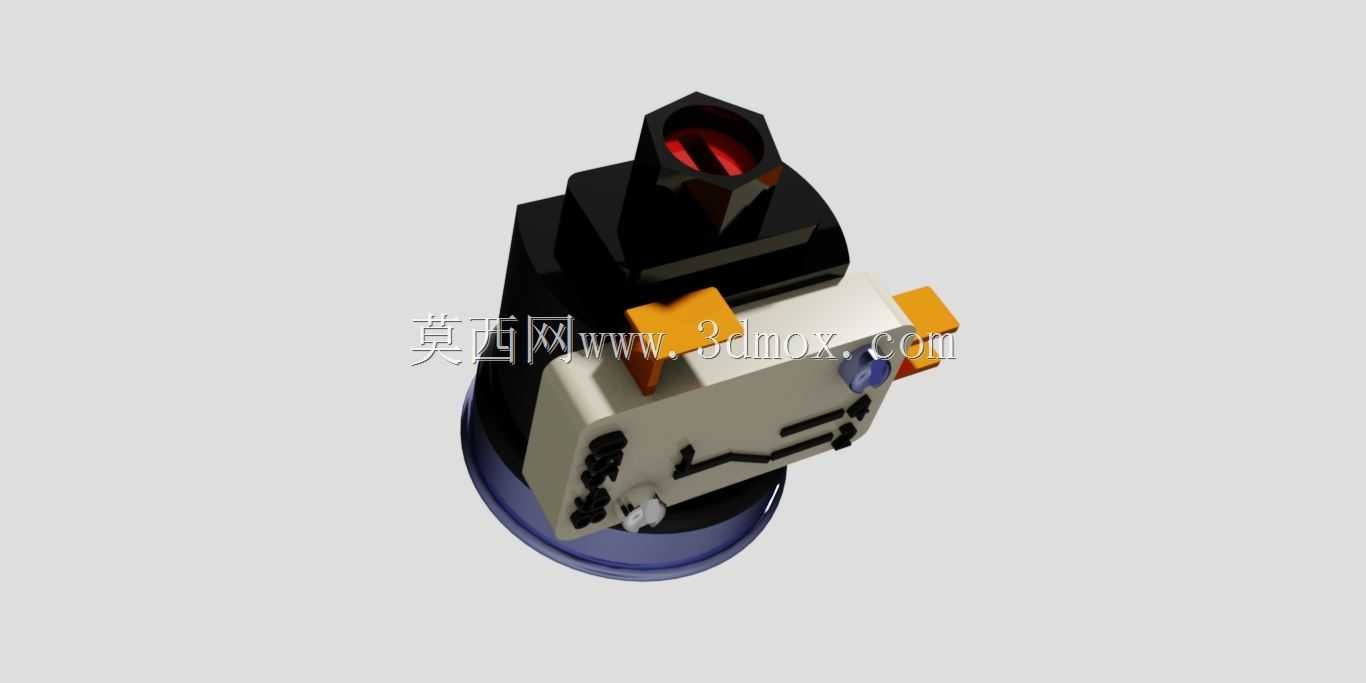

　　设计思路上，这款压力开关充分考虑了咖啡机内部的高温高湿工作环境，主体承压基座采用耐温耐蒸汽腐蚀的工程塑料材质，既满足承压强度要求，又能控制整体重量，避免长期使用后出现锈蚀问题。顶部的压力调节端采用内六角调节结构，生产调试时可通过内六角扳手调整内部弹簧预紧力，以此校准压力触发的上下限值，调节完成后可点胶固定调节旋钮，避免运输或长期使用过程中出现参数漂移。开关侧面设置的两个橙色卡扣是安装固定结构，装配时可直接卡入咖啡机内部预设的安装卡槽内，无需额外使用螺丝固定，进一步压缩装配工序耗时；侧面的蓝色小旋钮是手动泄压测试钮，设备出厂调试或后期维护时，可按下该钮手动触发开关动作，验证加热回路的通断逻辑是否正常，无需反复给锅炉加压测试，大幅降低调试阶段的能耗与时间成本。

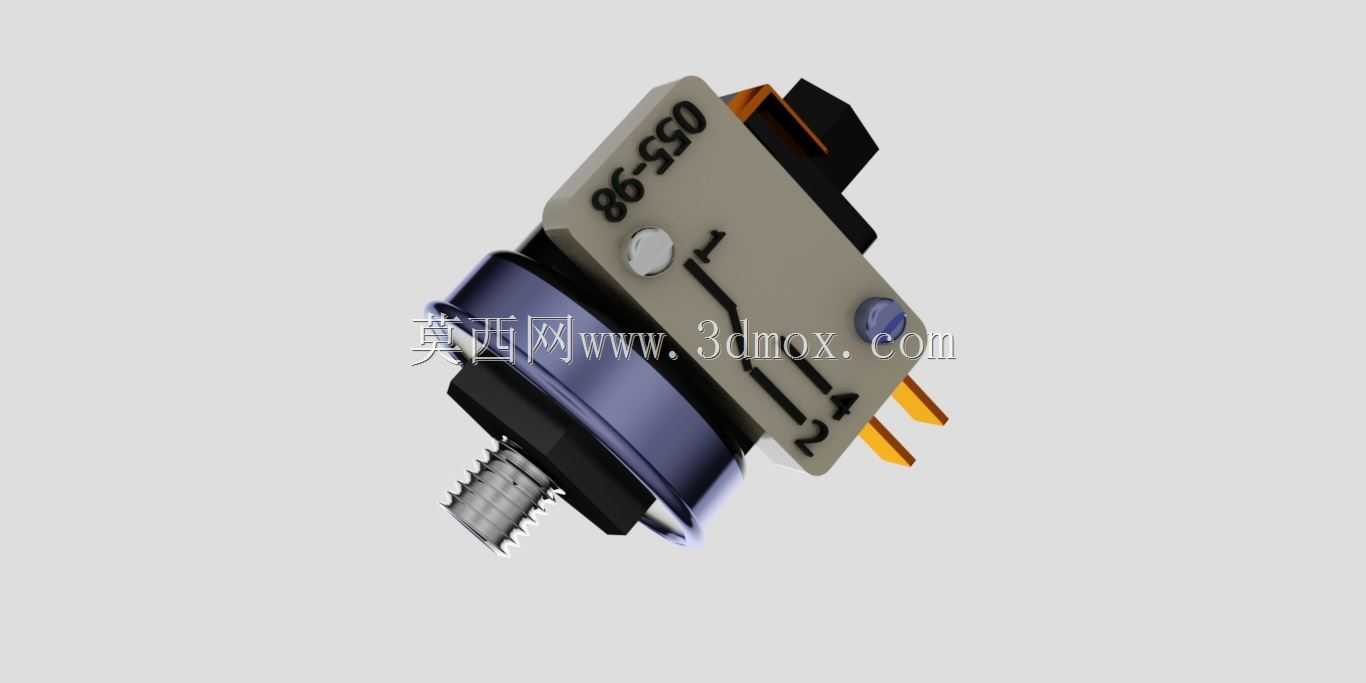

　　从外形尺寸与安装边界来看，这款压力开关整体采用立式紧凑布局，主体为近似方形的基座搭配上部圆柱形感应端结构，整体占用空间较小，适配咖啡机内部狭窄的安装腔体。安装时需要注意预留接线端的走线空间，以及顶部调节端的操作空间，避免后期维护时无法进行压力校准；同时开关的压力感应端需要垂直朝向锅炉方向安装，保证膜片能够直接感应蒸汽压力，避免因安装角度偏差导致压力检测值出现误差。开关底部的紫色密封垫圈是与锅炉安装面配合的密封结构，装配时需要保证垫圈完全卡入安装槽内，避免出现蒸汽泄漏问题，长期使用后如果出现压力不稳的情况，可优先检查该密封垫圈是否出现老化变形。

　　在结构建模过程中，需要重点关注内部膜片的活动行程与微动开关触发行程的匹配关系，膜片的形变量需要经过反复校核，保证在压力区间内能够可靠触发开关动作，同时避免膜片形变量过大导致疲劳损坏。外部的卡扣结构需要做圆角过渡处理，避免卡入安装槽时出现应力集中导致卡扣断裂；接线端子的位置需要与咖啡机内部的走线方向匹配，避免接线后线缆弯折角度过大影响使用寿命。这类压力开关除了应用在咖啡机锅炉上，经过参数校准后也可适配小型蒸汽发生器、台式灭菌设备等需要低压蒸汽压力控制的小型设备，只要安装尺寸与压力区间匹配即可通用。
