咖啡机专用二位二通电磁控制阀结构

　　这款电磁阀是面向商用及家用半自动、全自动咖啡机开发的流体控制元件，核心作用是在咖啡机工作流程中，精准管控锅炉进水、主水路通断、蒸汽与热水输出的通路切换，是咖啡设备水路系统里的核心执行部件。从实际应用场景来看，这类电磁阀直接对接咖啡机的锅炉腔体、冲泡头水路、蒸汽 wand 管路，日常工作中需要耐受120V-60Hz与230V-50Hz两种主流供电制式，适配不同地区的电网标准，不管是面向北美市场的120V机型，还是面向欧亚市场的230V机型，都可以直接匹配使用，不需要额外调整线圈参数。

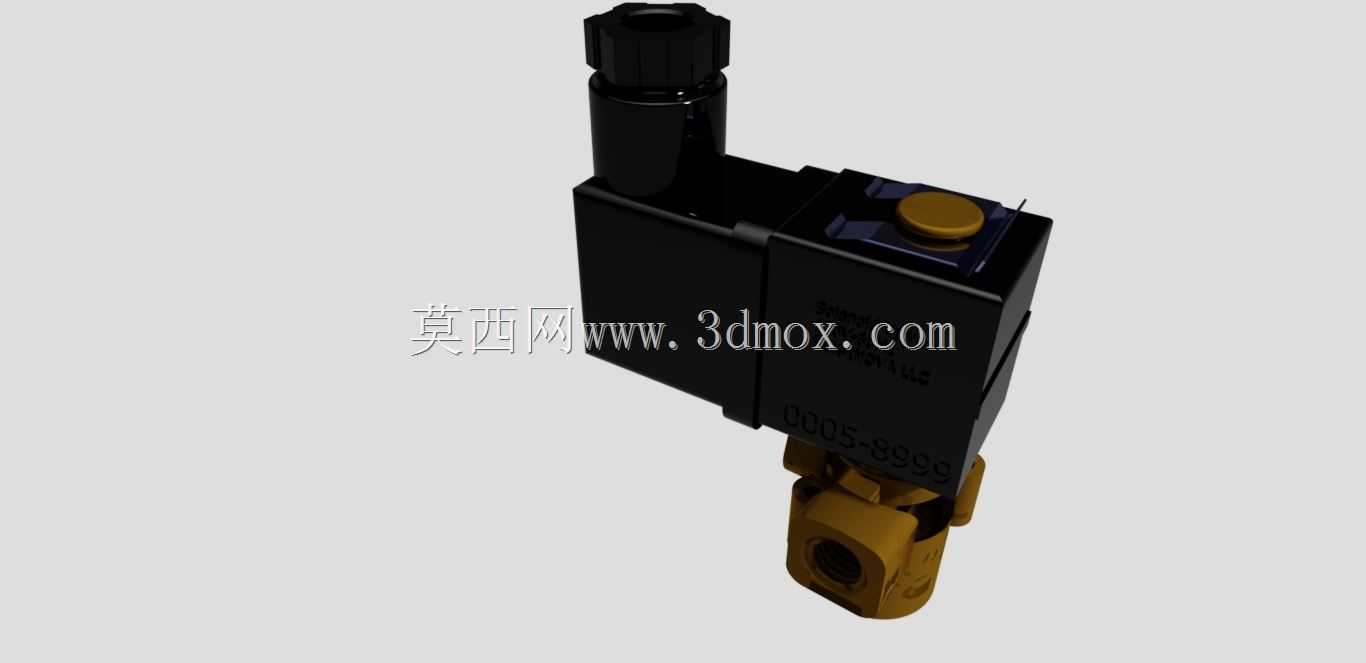

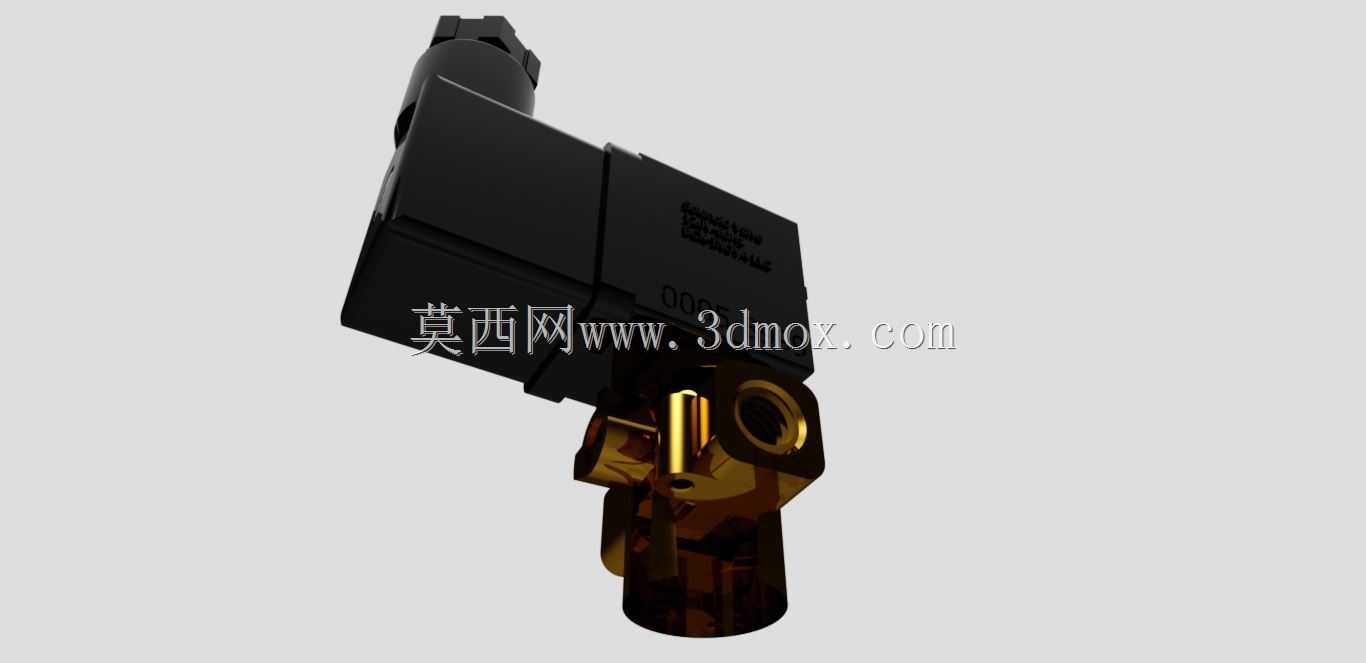

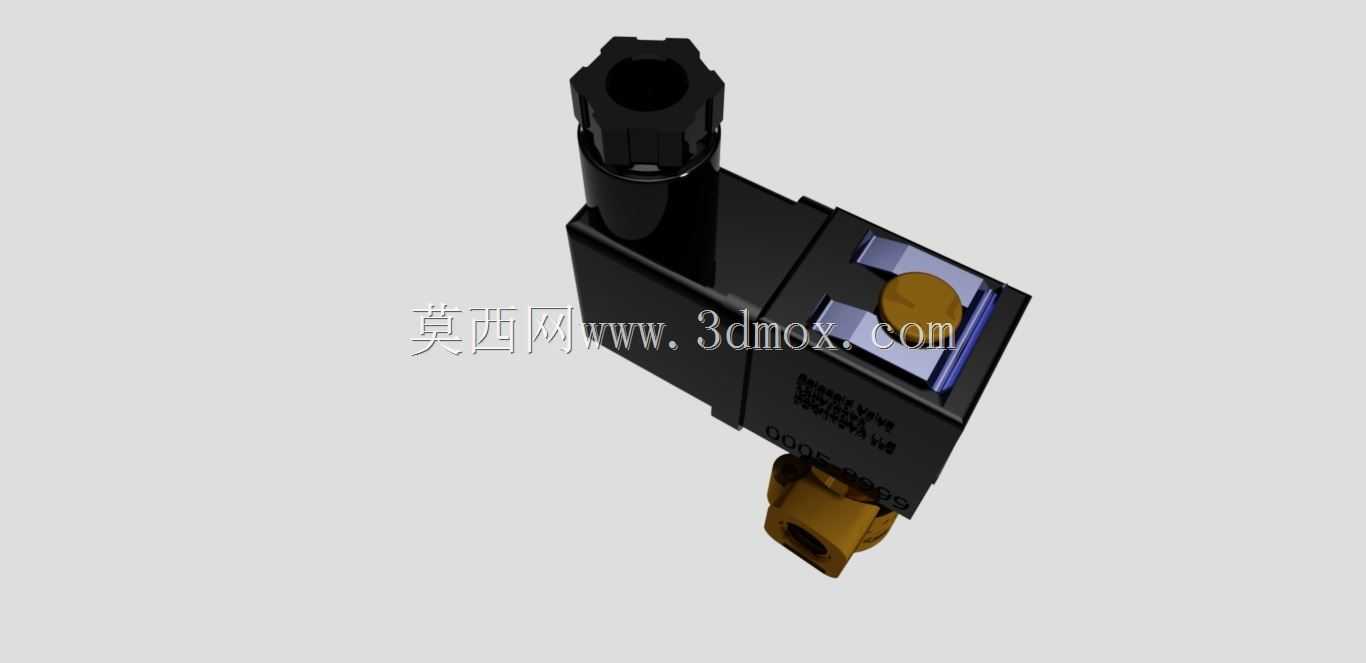

　　从功能特性上看，这款阀采用直动式常闭结构设计，线圈未得电时，阀体内的密封阀芯在弹簧预紧力作用下压紧阀座，彻底截断流体通路，避免锅炉内的高压热水、蒸汽出现非预期泄漏；当线圈得电产生电磁吸力，带动动铁芯克服弹簧力抬升，阀芯离开阀座后流体即可顺畅通过，响应速度可以控制在数十毫秒级别，完全匹配咖啡机冲泡、出蒸汽过程中对水路通断的快速响应要求。阀体下部的流体通流部分采用黄铜材质加工，既可以耐受咖啡机锅炉内最高超过100℃的高温水与饱和蒸汽，也能抵抗咖啡萃取过程中带弱酸性的水质腐蚀，长期使用不会出现锈堵、密封面结垢卡滞的问题；上部的电磁驱动部分采用阻燃工程塑料封装线圈，绝缘等级满足小家电安规要求，线圈外侧的塑封结构可以避免咖啡机内部高湿环境下出现绝缘失效、短路的问题，顶部的接线端做了卡扣式防护结构，接线完成后可以直接扣合防护盖，避免冷凝水顺着接线柱渗入线圈内部。

　　从设计思路层面拆解，这款阀在结构布局上做了针对性的优化：电磁驱动单元与流体通路单元采用垂直布局，线圈部分竖直布置在流体阀体上方，一方面可以最大程度压缩安装占用的横向空间，适配咖啡机内部紧凑的管路排布，另一方面也能减少管路内的流体热量直接传导到线圈部分，降低线圈长期工作的温升，延长线圈使用寿命。流体接口采用标准外螺纹连接结构，接口尺寸匹配咖啡机行业通用的管路接头规格，安装时不需要额外定制转接头，直接通过铜质接头锁紧即可完成管路对接，密封面采用锥面配合加聚四氟乙烯密封垫的结构，耐受15bar以内的水路压力不会出现渗漏，完全覆盖咖啡机锅炉常规1-2bar的蒸汽压力、9bar左右的萃取水压工作区间。

　　关于外形尺寸与安装边界，这款阀整体轮廓方正，线圈部分的最大外径控制在22mm以内，下部黄铜阀体的对边尺寸为14mm，整体总高度（从阀体底部接口到线圈顶部）不超过70mm，安装时只需要预留出接线端的接线空间、以及阀体两侧管路的弯折空间即可，不需要额外预留过大的检修空间——因为阀本身的结构没有易损的外露部件，日常使用中不需要频繁维护。安装固定时，既可以通过阀体下部的螺纹接口直接锁紧在管路板上实现承重固定，也可以通过线圈塑封外壳上的安装耳配合螺丝固定在设备内部的安装支架上，两种固定方式都能满足设备运输、工作过程中的抗振动要求，不会因为咖啡机内部水泵工作产生的振动导致阀位松动、管路渗漏。

　　在实际选型匹配过程中，需要注意这款阀的通流孔径是针对咖啡机的水流量设计的，额定通流状态下的水流量可以满足单头咖啡机冲泡、出蒸汽的流量需求，不需要额外选用大通径阀造成成本浪费；同时线圈的供电参数必须和设备的供电制式匹配，虽然两种电压的线圈安装尺寸完全一致，但错用电压等级会直接导致线圈烧毁或者吸力不足无法开阀。另外在建模复刻这款阀的结构时，需要重点关注动铁芯与隔磁管的配合间隙，间隙过大会导致电磁吸力损耗，间隙过小则容易因为加工公差、热胀冷缩出现铁芯卡滞，导致阀无法正常开闭；密封阀芯的橡胶材质需要选用符合食品接触要求的丁腈橡胶或者三元乙丙橡胶，避免长期接触高温热水出现异味、材质老化脱落，影响咖啡出品的食品安全。
