单臂铰接式机械操作臂结构设计

　　这款单臂铰接式操作臂的结构设计，核心面向轻载工位的重复性物料移载、定点操作场景，常见于小型自动化生产线的上下料工位、教学实训台的操作演示单元、实验室精密器件的转运工位，也可适配小型装配工位的螺丝锁付、点位涂覆等末端执行器搭载需求，整体结构偏向轻量化设计思路，没有采用重载工业臂的铸钢壳体结构，转而使用板材拼接的框架式臂身，在满足轻载刚度要求的前提下大幅降低了整体自重，也减少了驱动端的负载冗余。

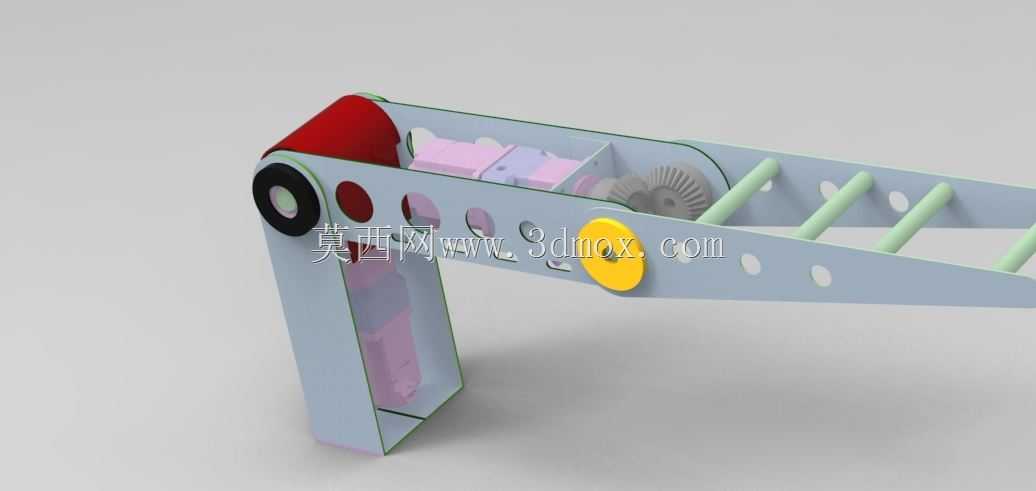

　　从结构布局来看，臂身采用单悬臂铰接布局，基座与大臂段通过铰接回转副连接，大臂与小臂段同样采用铰接结构，关节处内置齿轮传动副，可将驱动端的旋转运动传递至关节转轴，实现臂段的俯仰摆动，臂身侧面开设的多组等距圆孔并非装饰结构，一方面是用于减轻臂身自重的减重孔，另一方面可作为附属管线的穿设固定位，也可根据实际负载需求在对应孔位加装配重块或者辅助支撑构件，调整臂身的重心分布，降低关节处的偏载力矩。大臂与基座连接的关节端设置有限位缓冲结构，红色的缓冲块可在臂身运动至极限俯仰角度时提供硬限位缓冲，避免关节超程造成的传动件磕碰损伤，关节转轴处的轴套采用自润滑材质设计，减少长期往复摆动带来的磨损量，降低日常维护的频次。

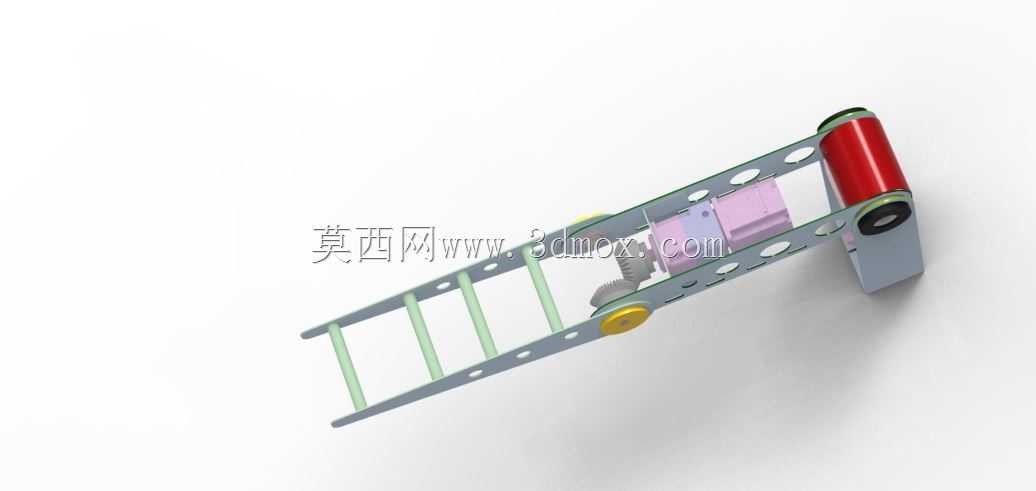

　　小臂段的框架内部预留了充足的安装空间，可容纳驱动元件、传动齿轮组以及末端执行器的控制线路，图中可见的平行浅绿色杆件为小臂段的辅助支撑导杆，可提升小臂框架的抗扭刚度，避免臂身在伸出较长距离时出现侧向形变，影响末端定位精度。末端法兰位置可根据不同的工位需求更换适配的执行构件，比如夹爪、吸盘、小型焊枪或者涂覆头，不需要对臂身主体结构做改动，仅需匹配对应的安装孔位即可完成换装，适配多品类小批量生产的柔性工位需求。

　　在安装边界层面，该操作臂的基座采用立式L型支撑结构，底部为平面安装面，可通过螺栓直接固定在工作台面或者设备机架的顶部安装位，不需要额外做复杂的地基预埋，安装面的平面度公差要求控制在0.1mm以内即可满足运行精度要求，基座的竖向支撑段高度经过匹配计算，可保证大臂在俯仰至最低角度时不会与安装台面发生干涉，同时给关节处的驱动元件预留足够的散热与检修空间。臂身完全收拢时的横向占用空间较小，完全伸展时的作业覆盖半径可覆盖基座前方扇形区域，适合在空间紧凑的小型自动化单元内布置，不会占用过多的工位周边空间，也可根据实际作业半径需求，通过更换不同长度的小臂连杆段调整作业覆盖范围，连杆段的连接孔位采用标准化设计，换装时不需要重新加工铰接孔位，仅需更换对应长度的板材构件即可完成调整。

　　从设计思路的细节来看，整个臂身的构件多采用板材切割、折弯拼接的加工工艺，没有复杂的曲面铸件，加工难度低，普通的激光切割、折弯设备即可完成所有结构件的加工，加工成本远低于采用铸造臂身的同负载等级工业臂，适合小型加工厂、教学实训场景的自制或者小批量生产。传动齿轮组采用封闭布置在臂身框架内部的设计，可避免车间内的粉尘、切削液等杂物进入齿轮啮合面，造成齿轮磨损加快或者卡滞问题，同时框架外侧可加装可拆卸的盖板，日常检修时仅需拆下对应位置的盖板即可观察齿轮啮合状态、补充润滑脂，不需要将整个臂身拆解。关节处的铰接轴采用阶梯轴设计，轴向通过端盖固定，可承受一定的轴向窜动力，避免臂身在带载运动时出现轴体窜动导致的定位偏差，轴体与臂身连接板的接触位置加装了耐磨垫片，可抵消长期摆动带来的接触面磨损，延长结构件的整体使用寿命。

　　在实际使用场景中，该结构的操作臂可搭配步进电机或者伺服电机作为驱动源，根据定位精度需求选择对应的驱动配置，如果是用于教学演示或者低精度移载场景，采用步进电机搭配开源控制板即可实现基本的点位运动控制，如果是用于有精度要求的装配工位，可搭配伺服电机与谐波减速器，提升关节的传动精度与输出扭矩，满足更高要求的作业需求。臂身的整体负载能力根据板材厚度、驱动元件功率的不同可做对应调整，常规配置下可承载1-3kg的末端负载，完全覆盖小型电子器件装配、轻型工件转运、教学演示等场景的使用需求，不会出现负载冗余造成的成本浪费。
