7/16DIN规格法兰式内螺纹射频连接头

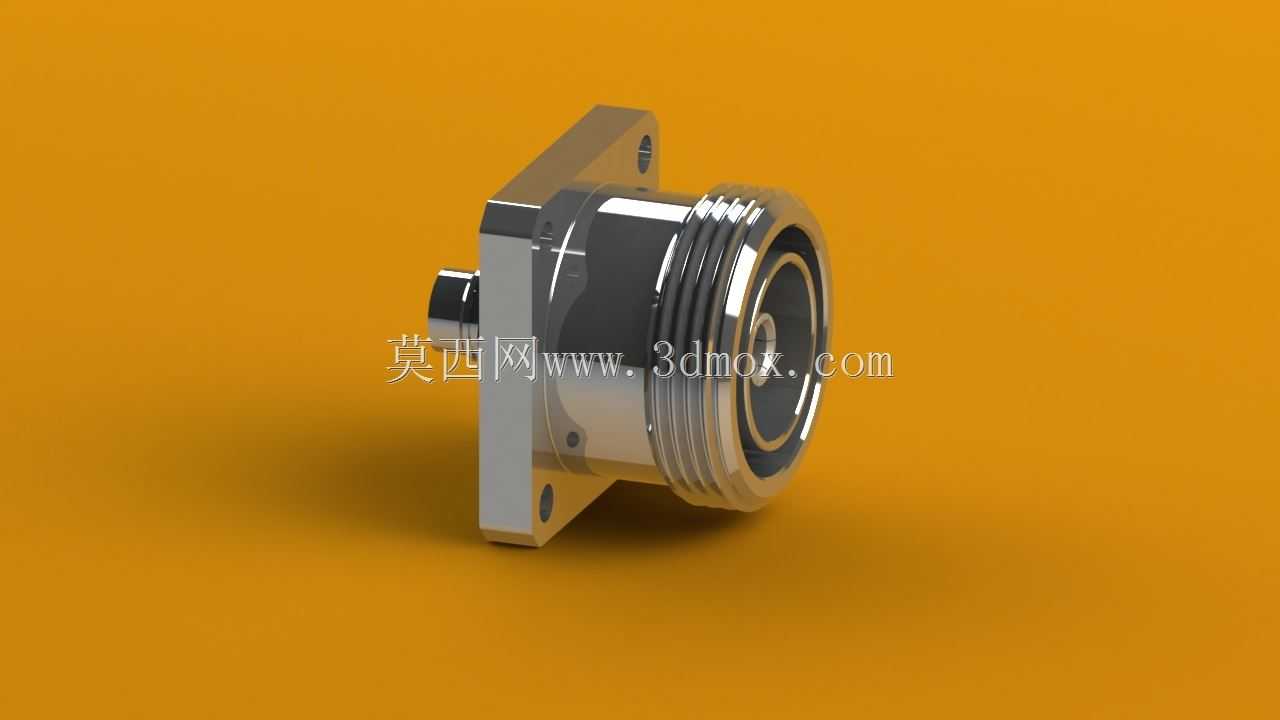

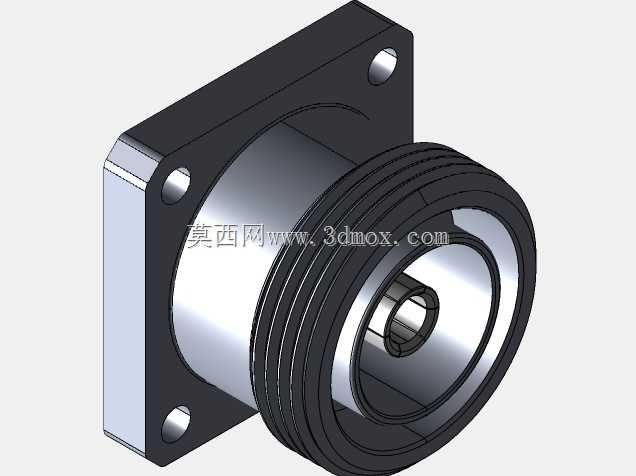

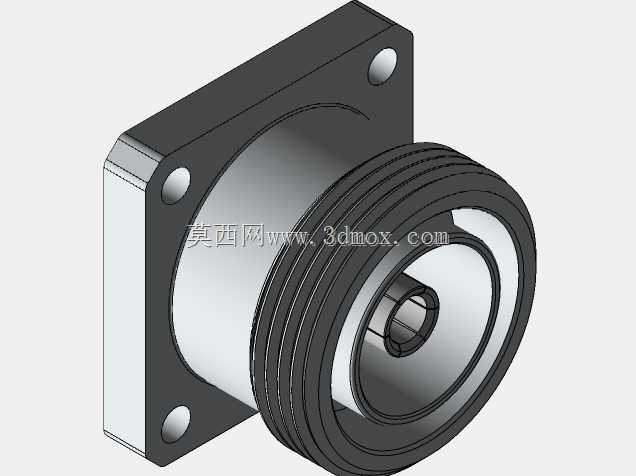

　　在无线通讯基站、射频信号传输系统、大功率微波测试设备的信号链路搭建场景中，这类法兰式内螺纹射频接头是保障信号稳定传输的核心连接件，主要承担同轴传输线与设备腔体、功能模块面板之间的刚性连接作用，既需要保证射频信号的低驻波、低损耗传输，也要满足户外或工业环境下的结构固定、抗振动、密封防护要求。从结构设计逻辑来看，这款接头采用方形法兰作为安装基准面，法兰盘上预留的两个对称安装孔可直接通过螺栓固定在设备面板的对应安装位上，安装时法兰与面板之间可加装导电密封衬垫，既能够提升接头与设备壳体之间的导电连续性，优化屏蔽效能，也能阻挡水汽、粉尘从安装缝隙进入设备内部，适配户外基站、露天射频设备的长期使用需求。

　　接头的内螺纹端遵循7/16 DIN射频连接器标准规范，螺纹的螺距、牙型深度、啮合长度都经过匹配校核，与同规格的外螺纹接头旋合后，能够保证内导体的插针与插孔精准对中，配合端面的密封圈结构，旋紧后可达到稳定的IP67级防护效果，同时螺纹连接的自锁特性能够抵御设备运行过程中的振动、温度形变带来的连接松脱风险，避免信号传输中断或接触不良引发的驻波异常。接头的主体结构采用金属切削加工成型，外壳与法兰部分采用黄铜材质镀三元合金，既保证了结构强度，也具备优秀的导电性能与抗腐蚀能力，内导体采用铍青铜镀金处理，能够降低接触电阻，减少大功率信号传输过程中的插损与发热，介质支撑部分采用低介电常数、低损耗的聚四氟乙烯材质，

　　精准固定内导体与外导体之间的同轴度，保证特性阻抗稳定在50Ω，适配主流大功率射频传输系统的阻抗匹配要求。从安装边界尺寸来看，方形法兰的边长、安装孔的中心距、接头伸出法兰两侧的长度都经过标准化设计，能够直接适配现有通讯设备面板的通用安装开孔尺寸，不需要额外进行面板的二次加工，接头尾部的连接端可适配标准尺寸的同轴馈线，无论是硬馈线还是半柔、半刚同轴电缆，都可以通过对应的压接或焊接附件完成装配，装配后接头与线缆的结合处可承受一定的拉拽力与弯折力，满足现场布线的施工要求。在实际选型应用中，这类接头常被用于基站天线的馈线接口、射频功放模块的输出端、大功率信号分配器的面板接口，在广电信号传输、航空航天地面测试设备、

　　工业射频加热设备的信号回路中也有广泛应用，设计过程中需要重点校核内导体的对中精度、螺纹的啮合公差、法兰安装面的平面度，这些参数直接影响接头的三阶互调指标、电压驻波比与功率容量，若加工精度不足，会导致信号传输过程中出现反射过大、互调干扰超标等问题，严重时甚至会因为接触电阻过大引发接头发热、烧毁的故障。不同于普通的小型射频接头，7/16 DIN规格的接头本身具备更高的功率耐受能力，能够在平均功率上百瓦的射频回路中长期稳定工作，法兰安装的形式相比螺纹旋入式的接头具备更高的连接强度，在经常需要进行插拔维护、设备存在持续振动的使用场景下，法兰固定的结构能够避免接头因为长期受力出现松动，大幅降低现场运维的频次与故障排查难度。建模过程中需要严格遵循对应标准的尺寸规范，对螺纹部分、内导体接触段、法兰安装孔的位置度进行精准约束，同时要预留出装配时的公差间隙，保证模型在导入装配体后能够与相邻的连接器、面板、线缆部件完成无干涉装配，为后续的结构仿真、装配工艺验证提供准确的数字模型基础。
