高功率法兰安装射频终端负载电阻结构

项目分类:通用机械零部件 发布时间:2022-01-04 ID:490929
  • 高功率法兰安装射频终端负载电阻结构
  • 高功率法兰安装射频终端负载电阻结构
  • 高功率法兰安装射频终端负载电阻结构

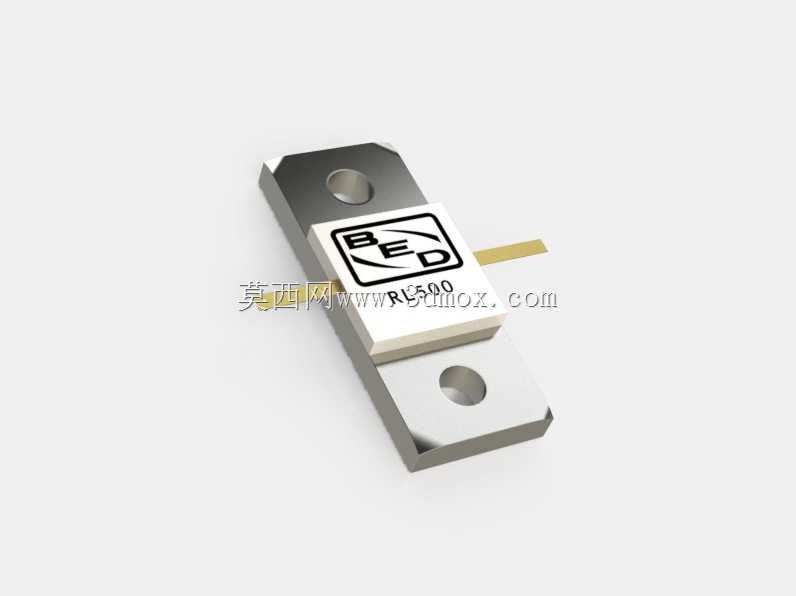

  这类射频功率电阻主要应用在射频发射系统、微波测试设备、雷达前端、无线通信基站的射频链路中,作为终端匹配负载吸收传输线末端的多余射频功率,避免信号反射造成链路驻波比超标,保护前级功率放大器件不会因反射功率过大出现烧毁、性能劣化的问题。在实际工程场景中,500W功率等级的该类电阻,常被用在中大功率射频测试台的假负载搭建、广播电视发射台的天线切换回路冗余负载、工业微波加热设备的功率匹配回路中,相比小功率贴片射频电阻,其带载能力更强,能够在连续波工况下长期稳定耗散额定功率,不会出现瞬时过功率击穿的问题。

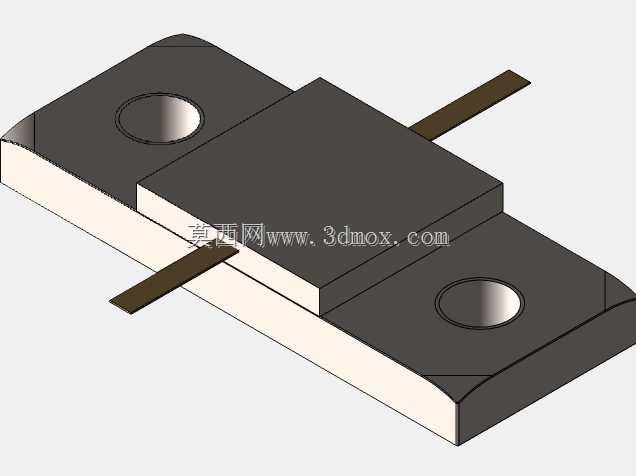

  从结构设计来看,该电阻采用双孔法兰安装结构,法兰底座为高导热金属材质,直接与设备散热壳体或者外置散热片贴合安装,安装时需要在法兰接触面涂覆均匀的导热硅脂,降低接触热阻,保证电阻工作时产生的热量能够快速传导出去,避免电阻基体因过热出现阻值漂移、陶瓷基体开裂的问题。电阻的核心阻性区域被陶瓷封装结构包裹,陶瓷基体一方面起到绝缘隔离的作用,避免高压射频信号与安装底座之间出现爬电、击穿问题,另一方面能够耐受高温工况,在电阻持续耗散功率时保持结构稳定性。引脚采用扁平带状引出结构,相比圆形引脚,其与微带线、射频传输线的焊接匹配性更好,能够减少引脚处的阻抗不连续点,降低高频下的驻波反射,保证在较宽的工作频段内都能保持良好的匹配特性。

  在安装边界设计上,两个安装孔的中心距、孔径都按照标准射频器件安装尺寸设计,能够兼容市面上多数标准功率负载安装位,安装时需要注意螺钉的锁紧扭矩,扭矩过大会造成陶瓷基体受挤压产生内应力,在温度循环过程中出现开裂,扭矩过小则会导致法兰与散热面接触不紧密,热阻升高影响散热效率。电阻的引出引脚长度预留了足够的焊接冗余量,设计人员在进行链路布局时,可以根据实际PCB或者腔体内部的传输线位置,对引脚进行适当修剪,但修剪时不能过度弯折引脚靠近陶瓷基体的位置,避免引脚与陶瓷封装的结合处出现开裂,导致密封失效、潮气进入内部造成阻性层氧化。

  从功能特性上,该类电阻的阻性层采用厚膜印刷工艺制备在高导热陶瓷基板上,阻性层的阻值经过激光修调,保证标称阻值精度满足射频匹配要求,在额定工作频段内,其驻波比可以控制在较低水平,能够有效吸收入射的射频功率,将电磁能量转化为热能通过法兰耗散出去。在进行三维建模时,需要重点还原法兰的安装孔位尺寸、陶瓷封装的外形轮廓、引脚的厚度与伸出长度,这些尺寸直接关系到后续结构装配时的干涉检查、散热间隙预留、传输线匹配设计,如果建模时安装孔位偏差过大,会导致实际装配时螺钉无法顺利穿入,引脚位置偏差则会导致焊接时需要强行弯折引脚,引入额外的结构应力,长期使用后存在引脚断裂的风险。

  在设备选型匹配时,设计人员需要根据链路的实际工作功率、工作频段、安装空间散热条件来选择对应规格的电阻,500W功率等级的该类电阻,在自然散热条件下需要保证足够的散热面积,如果是密闭腔体内部安装,还需要考虑腔体内部的热对流设计,必要时增加导热衬垫将热量引导至设备外壳。建模过程中对于陶瓷与金属法兰的结合位置,需要还原实际的装配公差,避免建模时出现配合面过盈或者间隙过大的问题,在进行工程图输出时,需要标注清楚安装面的平面度要求,保证安装时法兰能够与散热面充分贴合,减少接触热阻。另外,电阻的外形轮廓边角都做了倒角处理,一方面是避免安装时尖锐边角划伤操作人员或者相邻线缆,另一方面也能减少高频下的尖端放电效应,提升高功率工况下的耐压可靠性。
