30W同轴射频衰减器结构设计方案

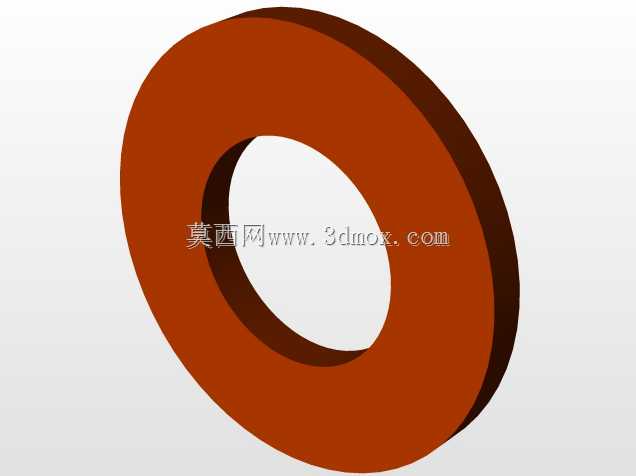

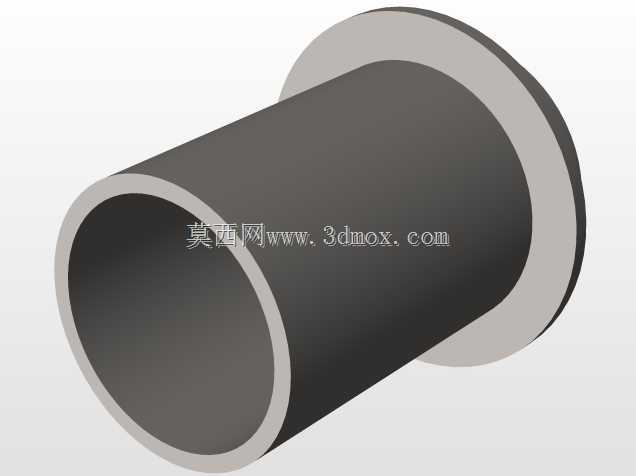

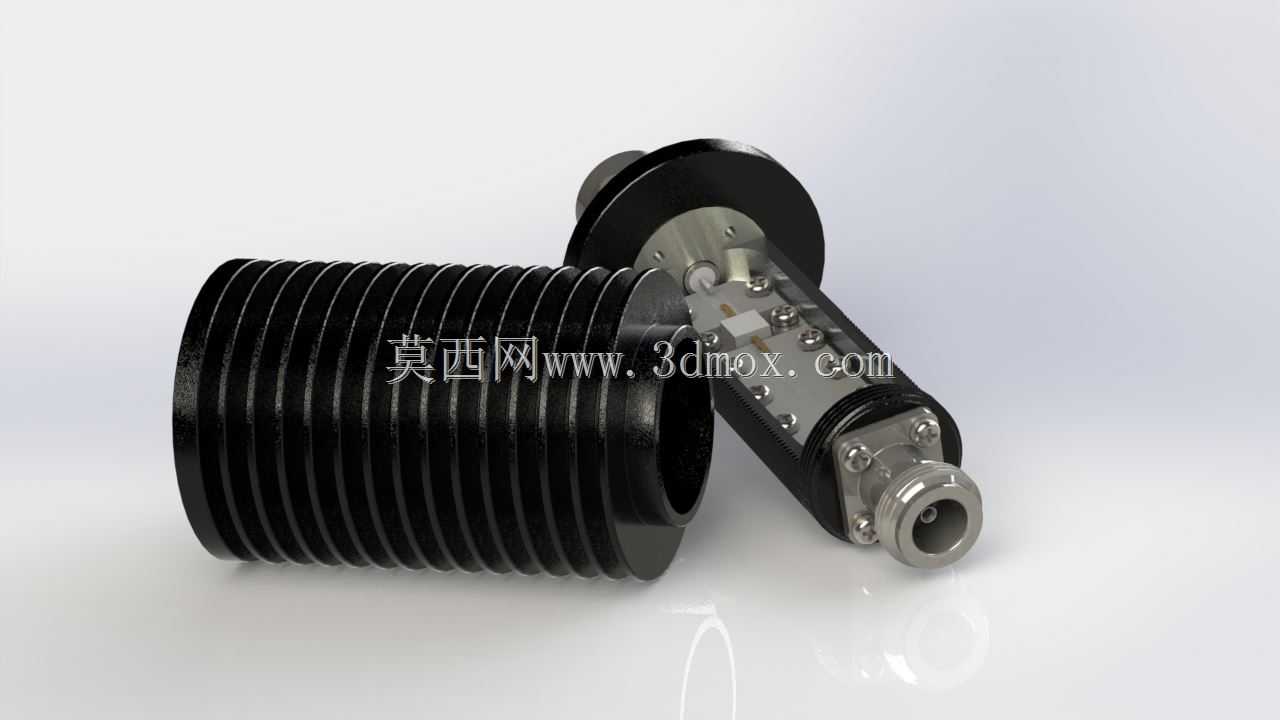

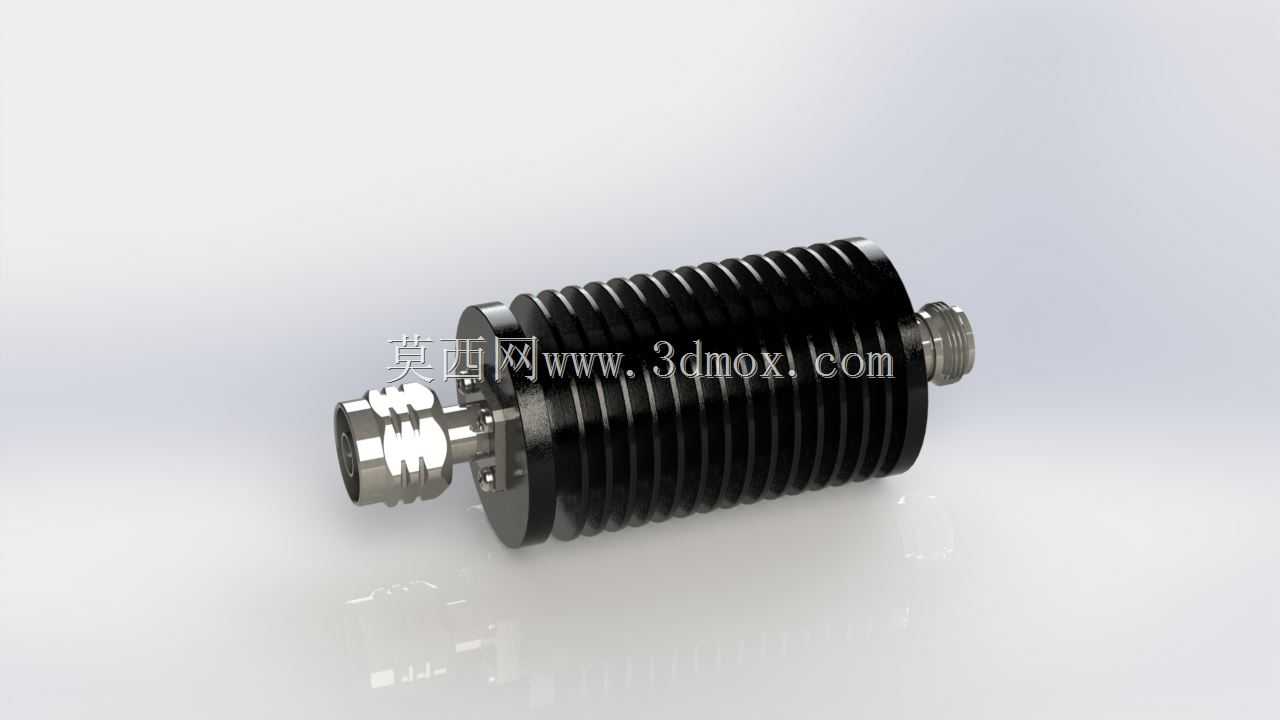

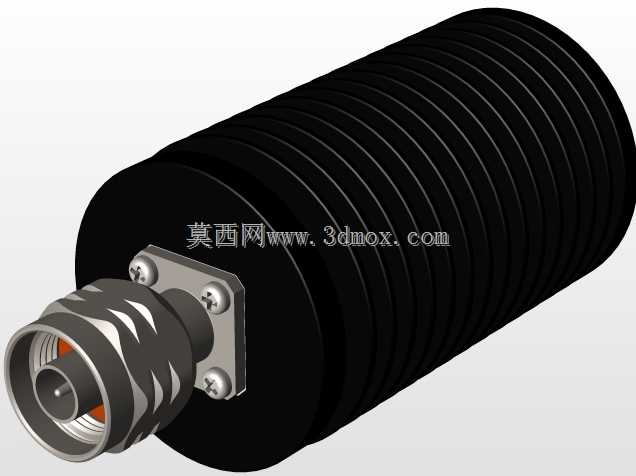

　　在射频通信测试、微波链路搭建、实验室信号校准场景中，同轴衰减器是不可或缺的无源器件，这款30W功率等级的同轴衰减器，主要用于在不破坏信号相位特性的前提下，按固定比例降低传输路径中的射频信号功率，避免后级输入端口因功率过载出现器件烧毁、信号失真的问题，同时也可用于端口阻抗匹配，减少链路中的信号反射驻波。从结构设计层面看，这款衰减器采用同轴贯穿式的主体结构，外侧的散热鳍片采用等距环形肋条设计，这一结构并非随意排布：30W的连续功率耗散会让内部衰减片产生持续热量，环形鳍片可以在不增加整体径向尺寸的前提下，最大化外壳与空气的接触面积，且同轴对称的散热结构不会因为安装角度问题出现散热死角，不管是水平安装在机柜面板上，还是垂直串接在测试线缆中，

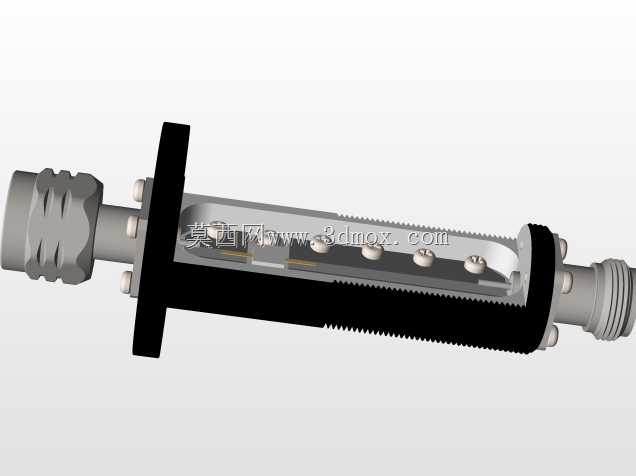

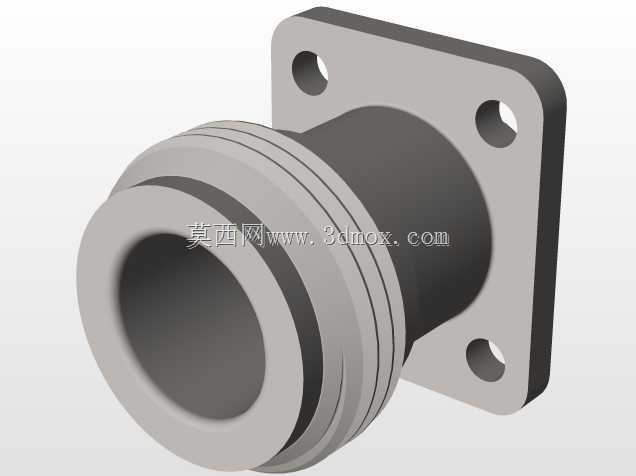

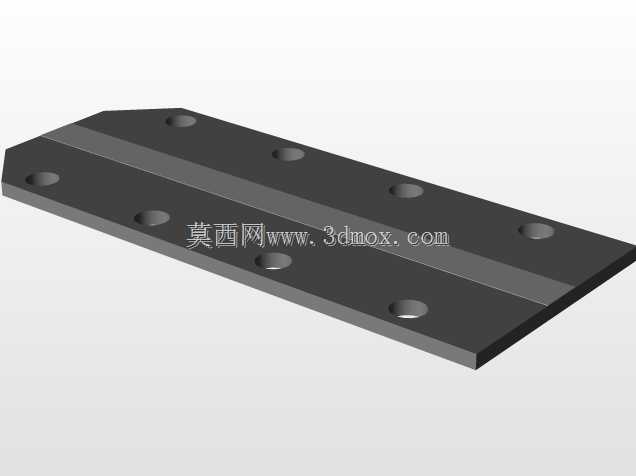

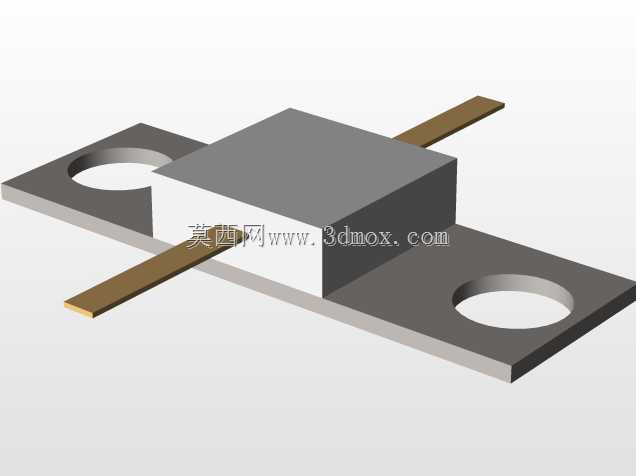

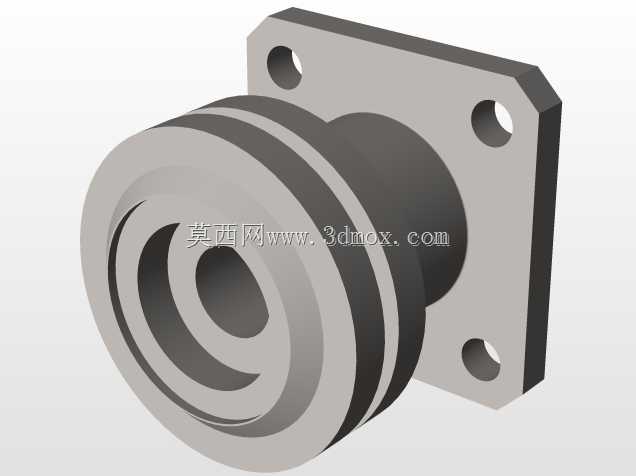

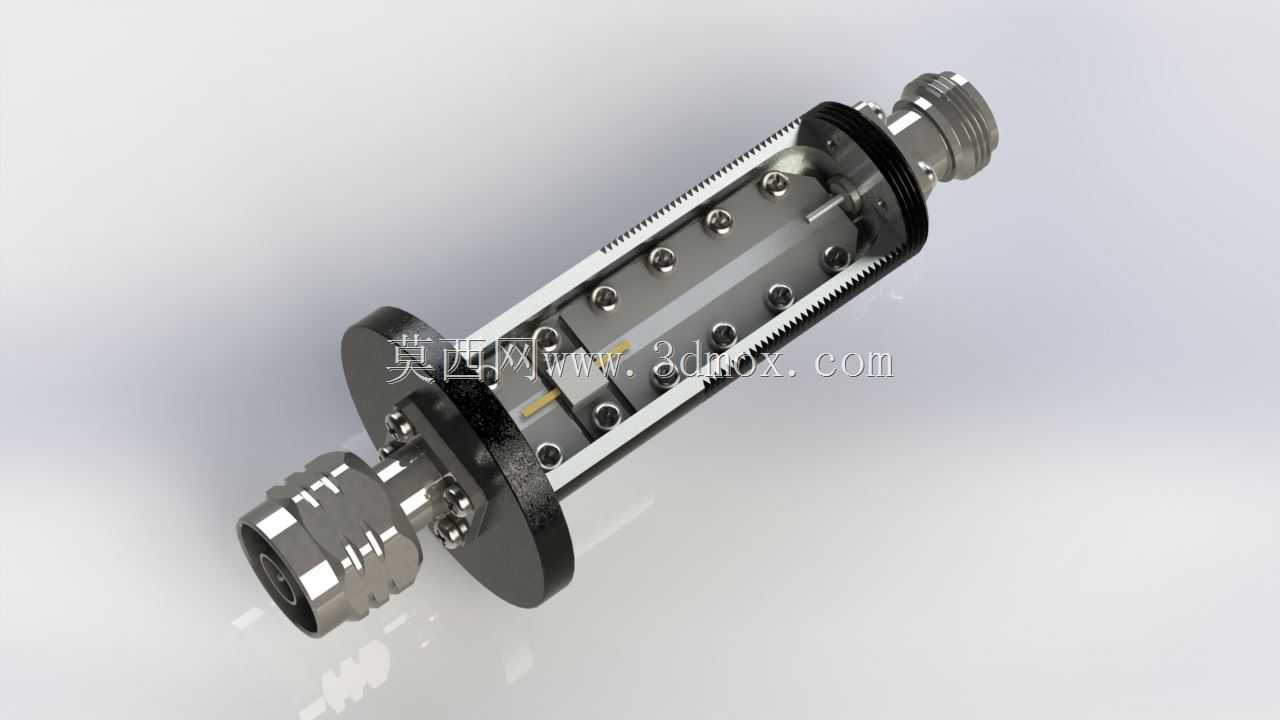

　　都能保证热量均匀散出，避免局部温升过高导致衰减参数漂移。接口端采用标准同轴连接器结构，连接法兰处设置了对称的紧固螺丝孔，安装时可以直接与同规格的射频线缆接头、设备面板端口对接，安装边界上，主体的鳍片段外径、接口段的伸出长度都严格匹配常规射频机柜的面板安装开孔尺寸，不需要额外定制转接件就能完成部署。内部的衰减核心采用电阻式吸收结构，设计时将衰减电阻片沿同轴传输线的电场方向对称布置，保证整个传输路径的特性阻抗连续，不会因为内部结构的突变引入额外的驻波反射，这一点在高频段信号传输中尤为关键——如果阻抗不连续，哪怕是微小的结构错位，都会导致信号在衰减器内部形成反射，不仅会降低衰减精度，还可能让反射功率回窜到前级发射端，造成功放器件的损坏。

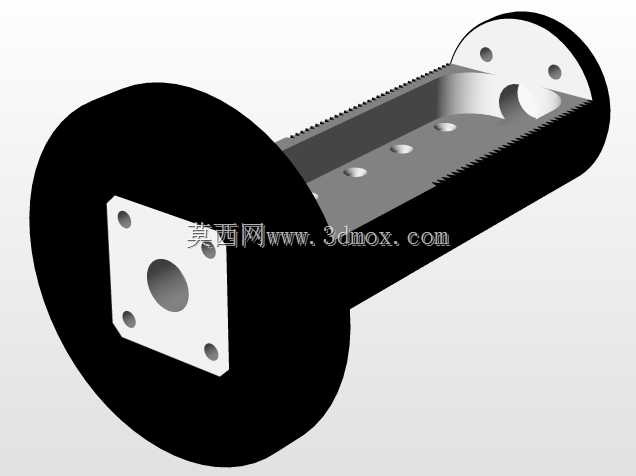

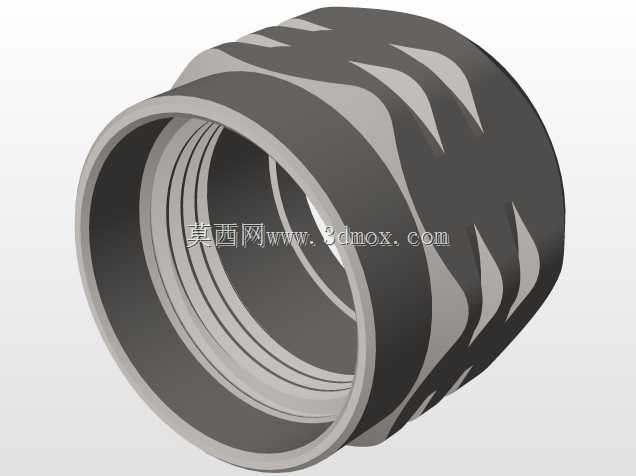

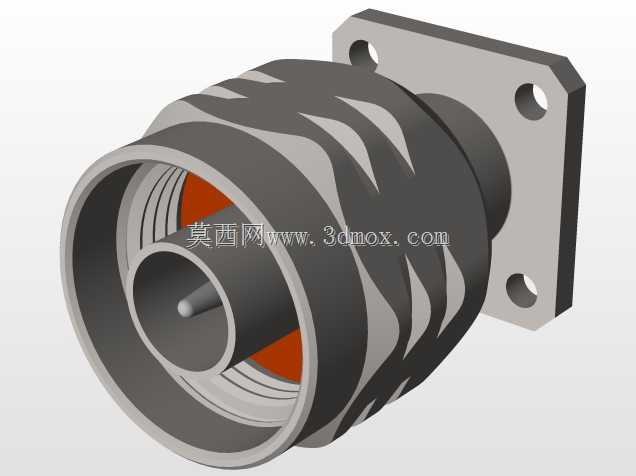

　　外壳主体采用金属材质一体加工成型，除了散热作用外，还能形成连续的电磁屏蔽层，避免外部的电磁干扰串入传输链路，同时也能防止内部衰减电路的信号向外辐射泄漏，保证信号传输的屏蔽效能。在实际工程应用中，这类衰减器常被用在基站发射端的测试链路中，用来将大功率的发射信号衰减到测试仪器可接受的输入功率范围，也会被集成在射频信号源的输出端，用来调整输出信号的功率等级，满足不同测试场景的电平要求；在实验室的微波暗室测试场景中，多台同规格的衰减器还可以组合成步进衰减阵列，实现不同梯度的信号衰减量调整。设计过程中需要重点考量几个结构边界：首先是接口的插拔寿命，连接器的内导体采用弹性接触结构，保证多次插拔后接触电阻仍然保持在毫欧级，

　　避免接触损耗引入额外的衰减误差；其次是散热结构的强度，环形鳍片的厚度经过校核，既保证足够的散热面积，也不会因为壁厚过薄在安装、运输过程中出现变形，鳍片的根部做了圆角过渡，减少应力集中，避免温度循环过程中出现结构开裂；另外，整个衰减器的同轴度公差控制在较高精度等级，保证内导体、绝缘支撑、外壳三者的轴线重合，否则会导致特性阻抗偏移，影响高频段的电气性能。从安装适配性来看，这款衰减器的两端接口采用通用的同轴接口标准，可以直接兼容市面上绝大多数的射频线缆、射频设备端口，不需要额外制作转接接头，既减少了链路中的连接节点，也降低了额外节点带来的信号损耗和反射风险。在长期工作的可靠性设计上，内部的衰减片与外壳之间采用导热胶填充，既可以将衰减片产生的热量快速传导到外壳散热鳍片上，也能起到固定衰减片的作用，避免在振动、冲击环境下衰减片出现移位，导致电气性能变化；外壳的表面处理采用导电氧化工艺，在保证金属外壳导电连续性的同时，也能提升外壳的抗腐蚀能力，适应不同工况下的使用环境，不管是在干燥的实验室环境，还是在户外基站的机柜内，都能长期稳定工作。
