PowerSO-10RF封装射频功率晶体管结构设计

　　射频功率晶体管作为射频前端链路的核心功率放大器件，在各类无线通信发射设备、射频测试仪器、工业射频加热装置、雷达信号发射单元中承担着将小功率射频信号放大至额定发射功率的核心作用，其封装结构的合理性直接决定了器件的散热效率、射频阻抗匹配特性、安装可靠性以及长期工况下的运行稳定性。本次设计的PowerSO-10RF封装射频功率晶体管，针对射频频段大电流工作下的热耗散需求与高频信号传输特性做了针对性的结构优化，区别于常规小信号晶体管的封装设计，该结构在引脚成型、散热基座设计、封装本体防护三个核心维度做了工程化适配。

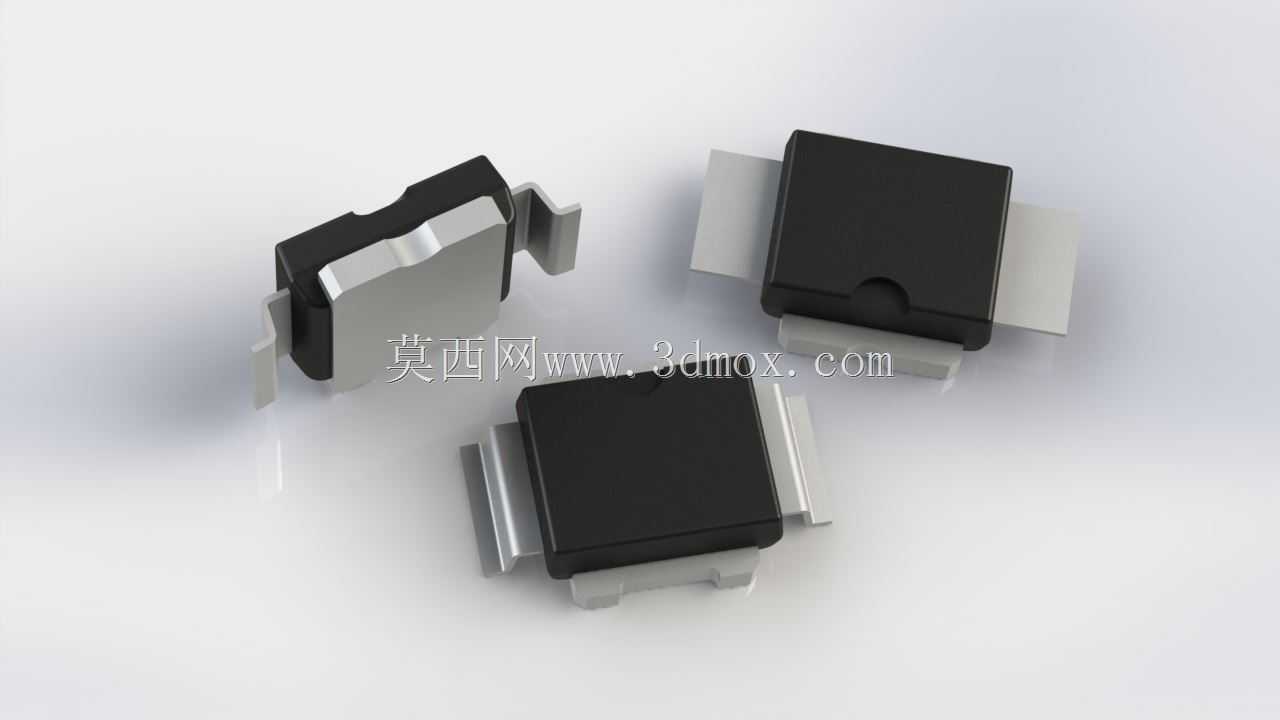

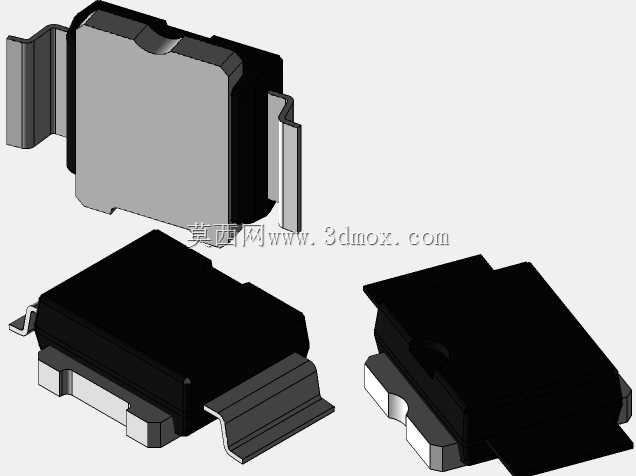

　　从实际应用场景来看，这类封装的射频功率管常被用于UHF、VHF频段的民用通信设备、工业射频发生装置、车载射频终端的功率放大级，工作时器件自身会产生较高的热损耗，因此封装底部的金属散热基座采用了大面积外露式设计，安装时可直接贴合PCB板上的散热焊盘或者外置散热片，通过焊锡填充形成低热阻的散热通路，避免芯片结温过高导致的性能衰减或者器件失效。引脚部分提供了直插与成型两种版本，直插版本可适配波峰焊的通孔安装工艺，适合传统厚铜板的工业控制类射频板卡使用；成型引脚版本则适配表面贴装的回流焊工艺，引脚经过预成型处理，贴装时引脚与PCB焊盘的共面度控制在合理公差范围内，能够满足自动化SMT贴装的精度要求，减少虚焊、立片等贴装不良问题。

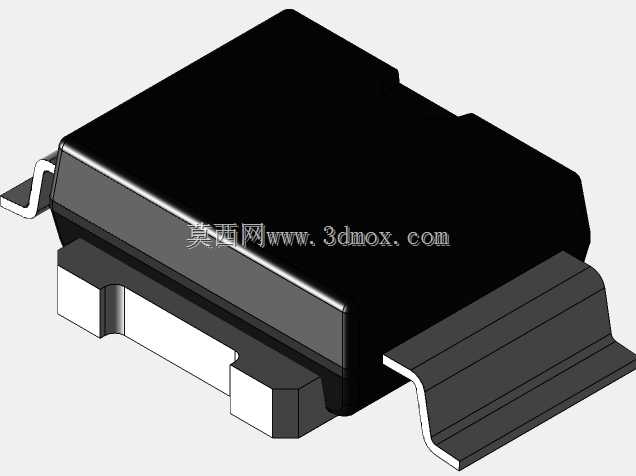

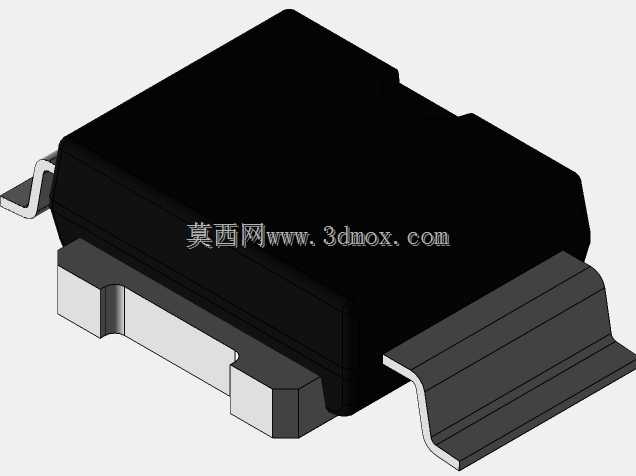

　　在结构设计思路上，封装本体采用黑色环氧塑封材料做全包覆处理，塑封材料具备良好的高频绝缘特性与耐温性能，能够在-40℃到125℃的工作温度区间内保持稳定的机械强度与绝缘性能，保护内部的半导体芯片、键合引线不受外界潮气、粉尘、机械应力的损伤。外露的金属散热基座与引脚框架采用一体化铜合金基材加工，表面做镀锡处理，既保证了良好的导电导热性能，也提升了引脚的可焊性与抗氧化能力。三个引脚的排布间距符合PowerSO封装的通用标准，引脚宽度做了加宽处理，一方面能够承载更大的工作电流，满足功率放大级的大电流通路需求，另一方面加宽的引脚也降低了引脚自身的寄生电感，减少高频信号传输过程中的信号反射与损耗，优化射频端口的阻抗匹配特性，降低外围匹配电路的设计难度。

　　从安装边界尺寸来看，该封装的本体长宽尺寸符合行业通用的PowerSO-10封装规范，安装时不需要在PCB上设计特殊的异形开孔，散热焊盘的尺寸与器件底部外露基座尺寸匹配，焊接时焊盘的阻焊层做开窗处理，保证焊锡能够充分浸润散热基座表面，形成可靠的散热与机械连接。成型引脚的弯折角度经过精准控制，贴装后器件本体与PCB表面的间隙保持在0.15mm到0.25mm之间，既能够避免间隙过大导致的焊接应力集中，也能够防止间隙过小造成的助焊剂残留无法清理的问题。在进行板卡布局时，该器件的周边需要预留足够的散热空间，避免周边高大元器件阻挡空气对流，影响散热效果，同时射频输入输出引脚的走线需要做50欧姆阻抗控制，尽量缩短走线长度，减少信号传输路径上的损耗与干扰。

　　在实际选型与结构设计过程中，这类功率晶体管的封装结构需要重点考量热阻参数与寄生参数的平衡，散热基座的厚度、引脚的截面尺寸、塑封材料的导热系数都会直接影响器件的实际工作表现，本次设计的结构在保证封装机械强度的前提下，尽可能增大了散热基座的外露面积，同时优化了引脚的成型曲率，减少引脚弯折处的应力集中，避免在温度循环测试中出现引脚断裂或者焊点开裂的问题。对于结构设计工程师而言，在进行板卡的三维布局时，需要准确还原该封装的外形尺寸、引脚位置、散热基座的凸台高度，才能在设计阶段准确评估器件与周边结构件的装配间隙，避免生产装配时出现干涉问题，同时也能通过热仿真提前评估器件的散热效果，优化板卡的散热设计，保证射频功率管在额定功率下长期稳定工作。
