明纬IRM系列PCB安装交直流电源模块

　　在工业控制板卡、小型智能设备、嵌入式供电系统的设计过程中，板载式AC-DC电源的选型与结构适配一直是结构工程师需要重点考量的环节，明纬IRM-45/60系列封装电源，正是针对PCB直装场景开发的一体化交直流转换模块，省去了传统分立式电源设计中变压器、整流桥、滤波电路单独排布的繁琐工序，能够直接焊接在主控PCB上完成高压交流到低压直流的转换，大幅压缩设备内部的供电占用空间。这类电源模块的实际应用场景覆盖极广，从工业现场的小型传感节点供电、工控终端的板载动力源，到智能家居的主控板供电、小型通讯设备的内置电源，都能看到同类型封装产品的身影，其核心优势在于将原本需要独立设计的开关电源电路全部灌封在阻燃塑壳内部，既能够实现电路的物理隔离，

　　避免高压部分与板载低压信号电路产生干扰，也能通过塑壳的绝缘特性提升设备的电气安全性能，满足多数工业场景的安规要求。从产品功能特性来看，该系列模块覆盖45W与60W两个功率段，能够适配常见的低压直流输出需求，输入端支持宽范围交流电压接入，无需额外做前端电压适配电路，即可兼容不同地区的市电输入标准，模块本身集成了过流、过压、过热保护功能，在输出端出现短路或者负载超限时能够自动切断输出，避免后端电路被异常电压电流损毁，降低设备的故障返修概率。在结构设计思路上，该模块采用了直插式引脚设计，引脚排布对应PCB上的标准焊盘孔位，安装时直接插入波峰焊或者手工焊接即可完成固定，不需要额外的螺丝固定件或者安装支架，模块整体采用方块式灌封结构，

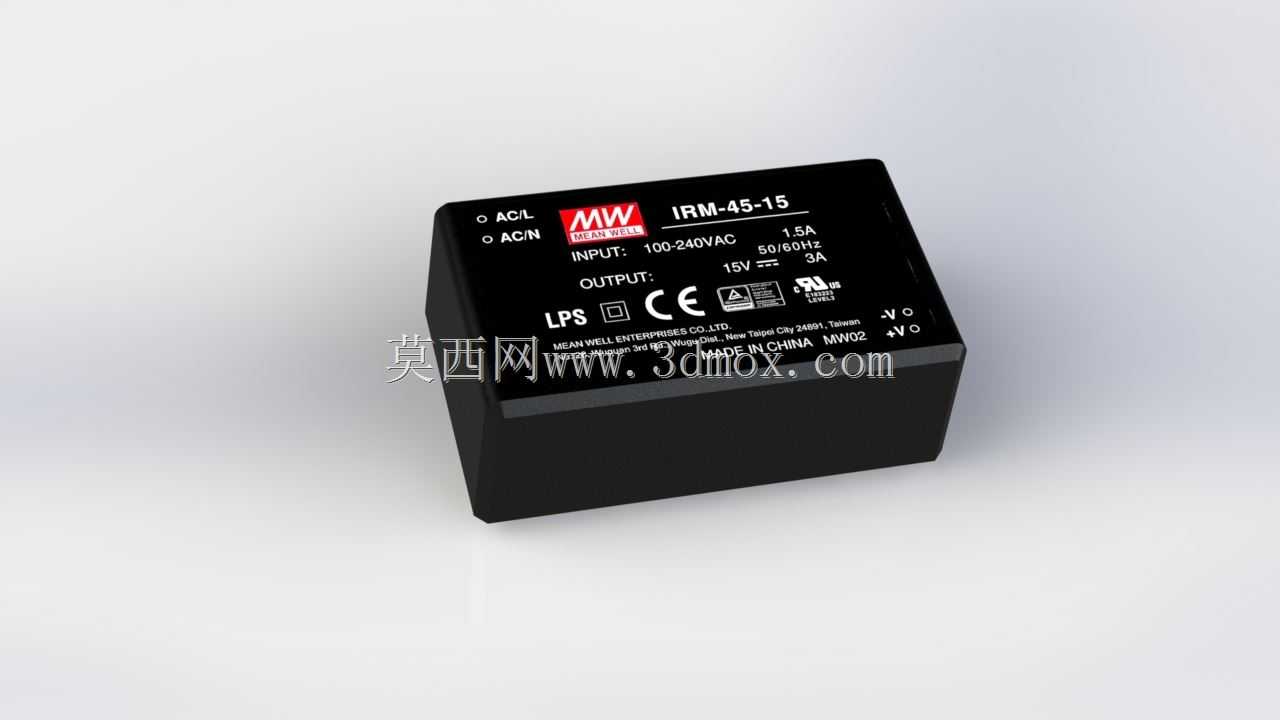

　　外壳为黑色阻燃工程塑料，表面丝印清晰标注了输入输出参数、安规认证标识与引脚定义，工程师在做PCB Layout时可以直接对照丝印定义排布引脚走线，避免出现接线定义错误。外形尺寸与安装边界方面，该系列模块采用紧凑化的方块外形，整体高度控制在板载元件的常规限高范围内，不会因为电源模块过高导致设备外壳无法合盖，引脚的伸出长度经过精准设计，焊接后模块底部与PCB表面预留有微小间隙，既能够避免焊接时助焊剂残留堆积在模块底部，也能留出一定的空气流通空间辅助模块散热，在做设备内部结构排布时，只需要在PCB对应位置预留出模块的投影区域，避开周边的 tall 元件比如电解电容、接线端子等，即可完成安装适配，不需要额外做避让结构的特殊设计。

　　对于三维建模与结构设计从业者来说，这类标准封装的商用电源模块，在做设备整体结构设计时直接调用精准的三维模型，能够提前验证安装间隙、引脚对位、周边元件干涉情况，避免在打样阶段才发现元件排布冲突，大幅缩短产品的开发周期，在建模过程中需要重点还原模块的外形轮廓、引脚位置与直径、表面丝印的定位基准，确保模型导入装配体后能够1:1匹配实际元件的安装尺寸，尤其是引脚的间距与伸出长度，直接影响PCB焊盘的排布准确性，必须做到尺寸公差控制在工业设计允许的范围内。在实际选型使用中，这类灌封式板载电源相比外置式电源适配器，能够省去外部电源接口、输入输出连接线的成本，同时减少外部接线带来的接触不良风险，设备整体的集成度更高，适合对体积要求严苛的小型化设备开发场景，模块本身的安规认证齐全，不需要开发者单独为电源部分做安规测试，能够加快产品的认证流程。
