无紧固件便携式指戴放大镜结构设计

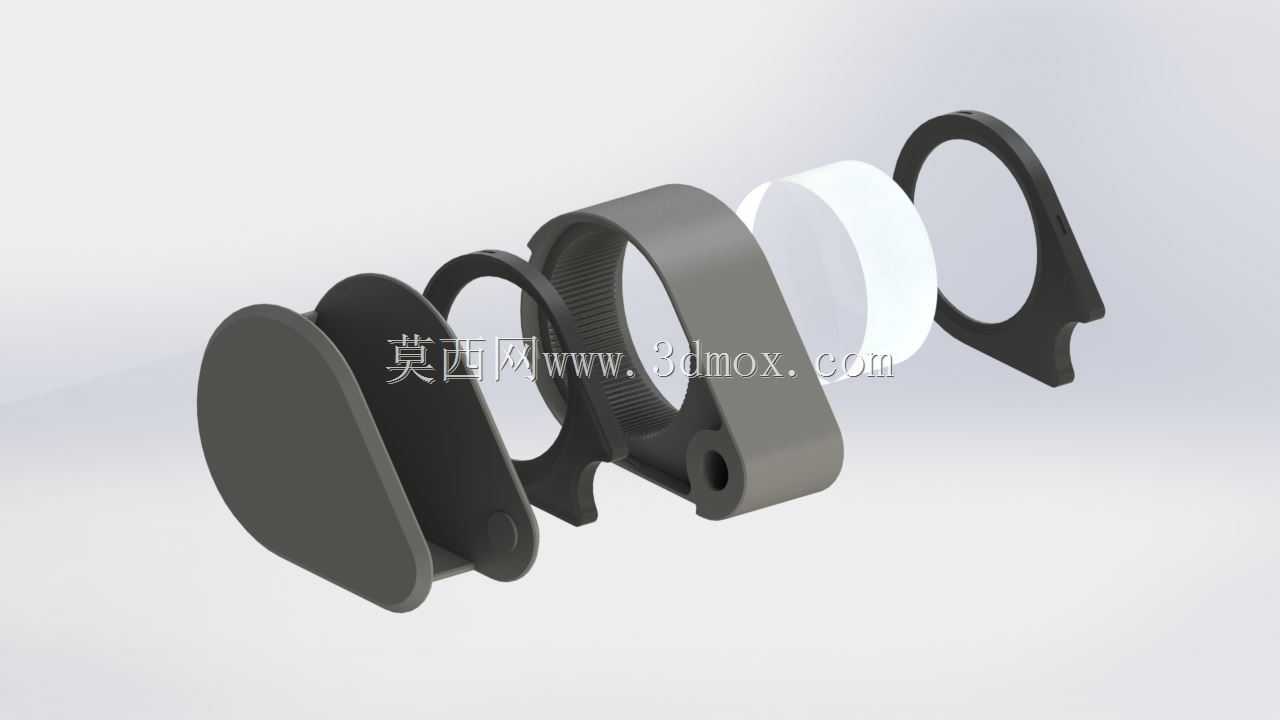

　　日常精密装配、电子元件返修、文玩细部鉴赏、印刷网点校验这类需要近距离放大观测的场景里，传统手持放大镜需要占用整只手的操作空间，使用者没法同时完成捏取零件、调整工件位置这类动作，颈挂式放大设备又存在重量偏大、视距调节范围有限的问题，这款指戴式放大镜的结构设计，正是针对这类双手协同操作的近距离观测需求开发。整套结构拆分后共五个独立零件，全程没有采用螺丝、卡扣嵌件、粘接胶层这类额外紧固件，完全依靠零件自身的几何形态配合、材料的微量弹性变形完成装配，既减少了装配工序的零件数量，也避免了长期使用后紧固件松动脱落、胶层老化失效的问题，日常维护时只需要顺着装配导向槽施力就能完成拆解，清洁镜片或者更换磨损部件都不需要额外工具。

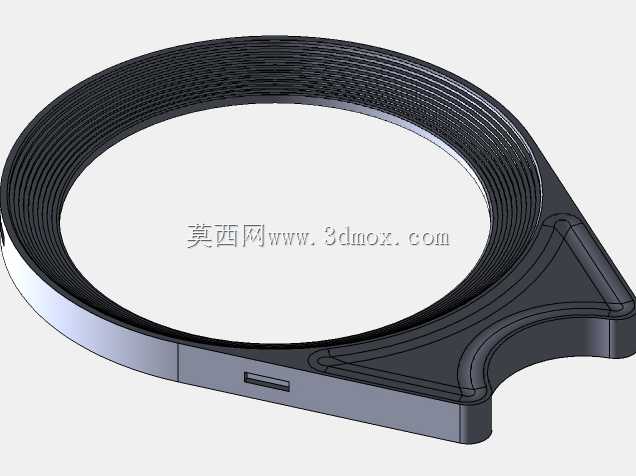

　　从实际使用的边界条件来看，佩戴环的内径参考成年人食指近节指骨的平均周向尺寸设计，环体壁厚控制在1.5mm，既保证佩戴时的结构强度，不会因为轻微挤压出现开裂，也不会因为壁厚过大导致指部有明显的异物感，环体内侧做了微小的圆弧倒角处理，避免长时间佩戴时硌伤皮肤。镜片安装位的几何尺寸匹配常规直径30mm的标准放大镜片，镜片槽的深度设计为2mm，装配时镜片顺着槽位滑入后，通过相邻两个壳体零件的配合面压紧镜片边缘，不需要额外的压圈或者固定胶，就能保证镜片在日常使用中不会出现晃动、脱落的问题，视场中心刚好对应佩戴者手指指向的位置，不需要刻意调整手部角度就能让观测区域落在放大视野的中心位置。整套结构的外形做了顺滑的曲面过渡，没有尖锐的棱角，

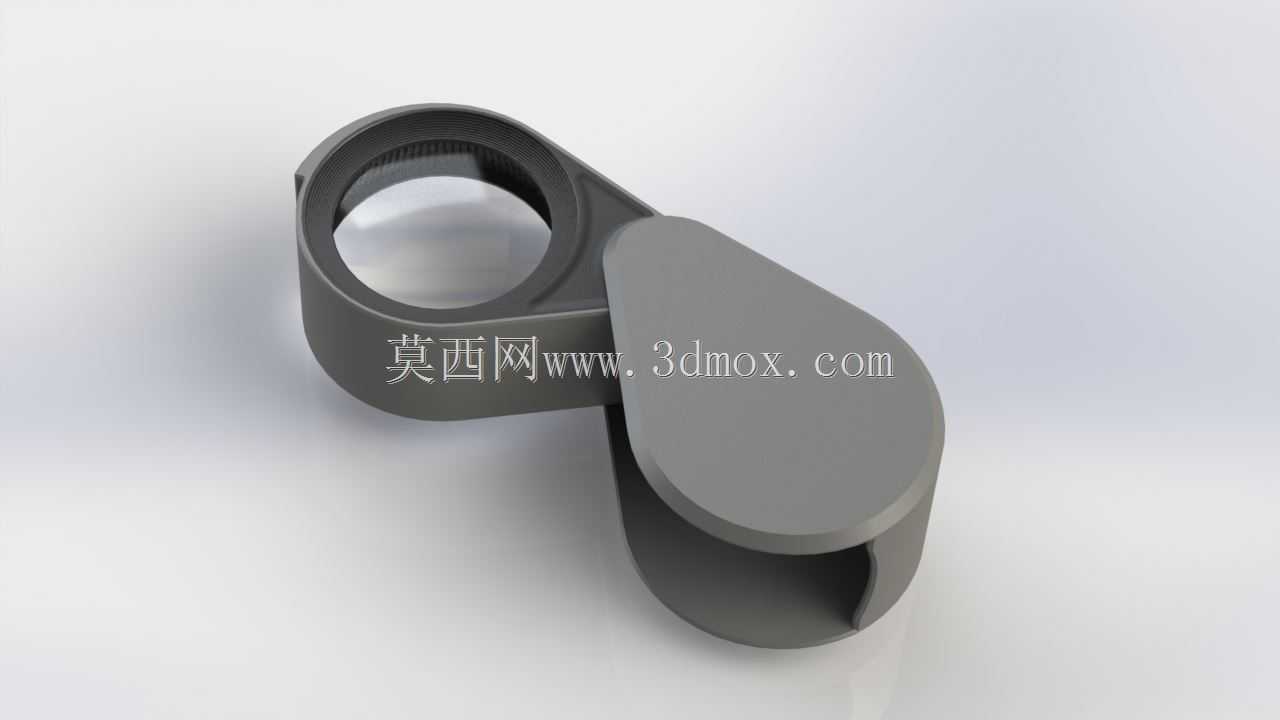

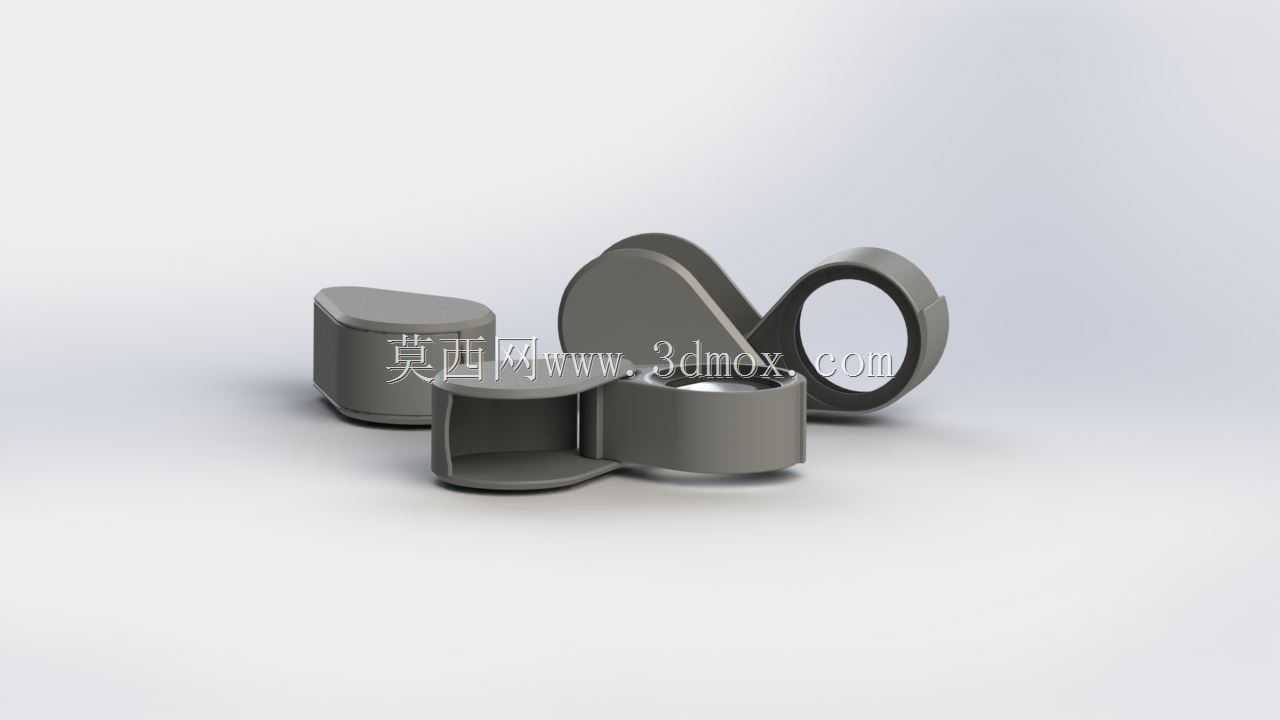

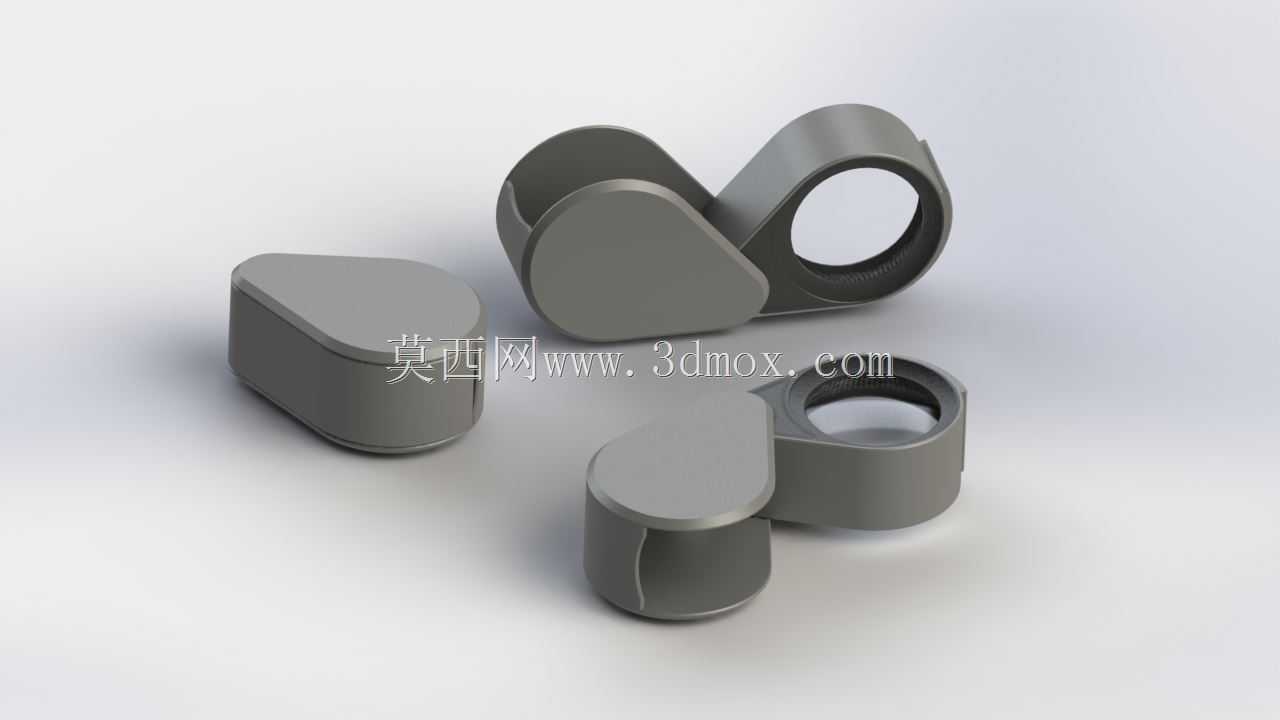

　　放在口袋或者工具包中携带时不会勾挂织物，整体闭合后的外形轮廓接近扁圆柱形态，最大外径不超过40mm，整体厚度控制在25mm以内，和常规的U盘尺寸接近，便携性远优于传统手持放大镜。设计过程中特意规避了需要二次加工的结构特征，所有零件都可以采用常规的注塑工艺一次成型，不需要后续的攻丝、打磨嵌件槽这类二次工序，零件之间的配合公差控制在0.1mm，既保证装配时的顺畅度，也不会因为配合间隙过大出现结构松旷的问题。不同于市面上常见的指戴放大镜采用的弹性卡箍结构，这款设计的佩戴环和镜片安装座是一体化衔接的结构，受力传递更均匀，当手指按压工件调整位置时，镜片的位置不会因为环体变形出现偏移，观测视野始终保持稳定。在实际的电子维修场景中，

　　维修人员佩戴这款放大镜后，拇指和食指可以正常捏取0402封装的电阻电容、细小的接线端子，不需要放下放大镜就能完成焊接、接线、调整零件位置的全套动作；在文玩鉴赏场景中，使用者可以双手转动核桃、玉器这类把玩件，随时通过指上的放大镜观察细部的纹理、雕刻痕迹，不需要腾出一只手举着放大镜；在印刷质检场景中，质检人员可以一边翻动印刷品，一边通过放大镜观察网点的印刷质量，操作流畅度比传统手持放大镜提升明显。结构设计时还考虑了不同使用场景的受力情况，当放大镜不慎从桌面高度跌落时，所有的受力棱边都做了R2以上的圆角过渡，壳体的壁厚分布做了针对性的加强，应力集中的位置厚度提升到2mm，避免跌落时出现壳体开裂的问题。零件之间的配合面采用了阶梯式的止口结构，既可以保证装配时的定位精度，也能在日常使用中阻挡灰尘、细小的金属碎屑进入镜片和壳体之间的缝隙，减少镜片清洁的频次。整套结构没有设置多余的装饰性特征，所有的曲面和结构特征都服务于功能需求，没有为了外观造型牺牲结构强度或者佩戴舒适度，比如壳体外侧的曲面弧度刚好贴合手指自然弯曲时的轮廓，当手部自然放松时，放大镜的重心落在手指的中心线上，长时间佩戴也不会出现明显的坠重感。
