带三耳安装位环形夹持锁紧金属构件

　　这类带三耳安装位的环形夹持构件，常出现在中小功率传动系统的轴系定位场景里，比如小型输送设备的辊筒端固定、桌面级自动化模组的光轴锁紧工位，也会用在民用无人机的机臂折叠锁紧结构、轻型电动代步车的转向管柱限位位置，核心作用是在不破坏被夹持轴件表面的前提下，实现周向防转与轴向定位，相比传统顶丝固定，它的夹持受力是沿环形周向均匀分布的，不会在轴表面形成局部压痕，反复拆装调整位置也不会损伤配合面。

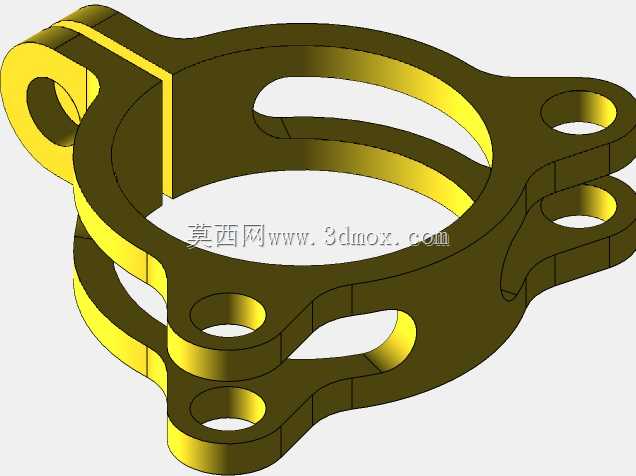

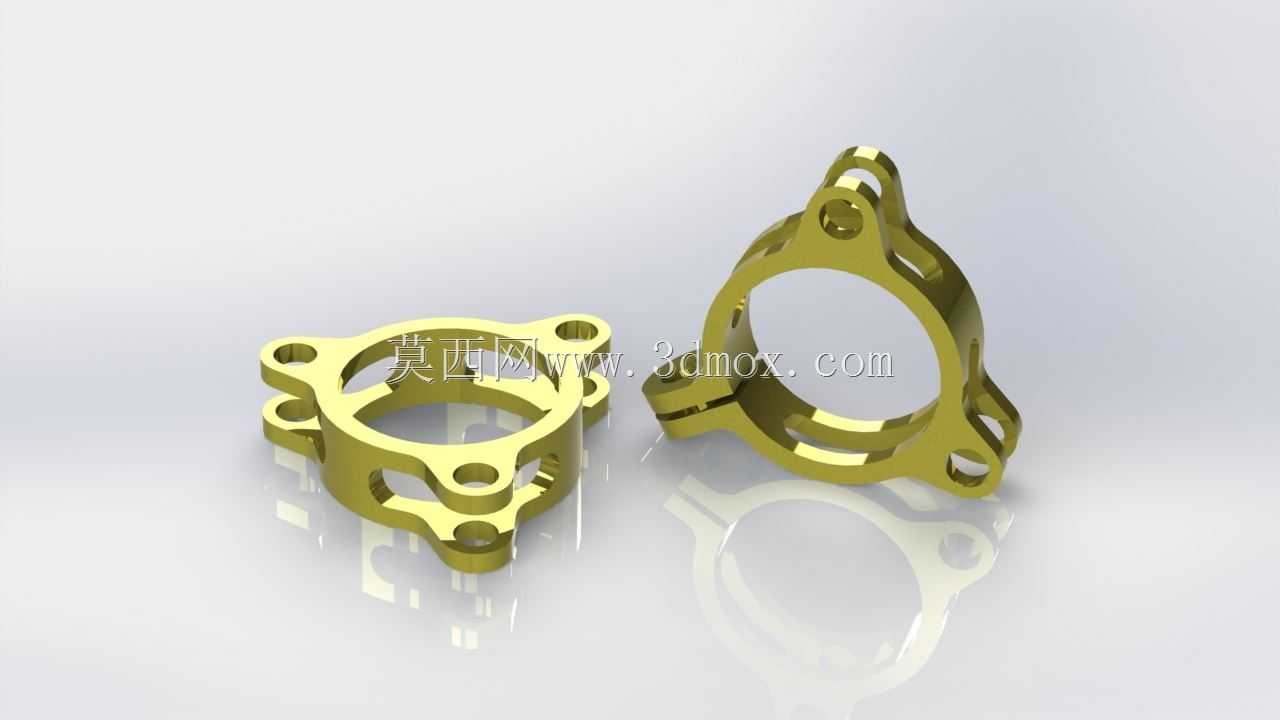

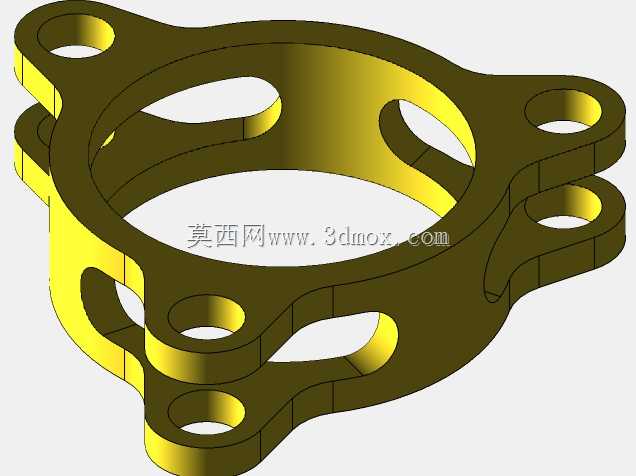

　　从结构设计逻辑来看，主体采用环形开口式结构，开口位置预留了微小的形变间隙，当配套紧固件穿过开口两侧的凸耳孔锁紧时，环形内圈会均匀收缩，抱紧穿过内孔的轴类零件，三个沿环形外圈均匀分布的安装耳，每个耳片上都预制了沉头安装孔，安装时可以通过螺栓将整个构件固定在设备的安装基板上，三个安装点的布局呈120度等分排布，相比两耳安装结构，它的抗倾覆力矩能力更强，即使被夹持的轴件承受径向偏载，也不会出现安装座翘曲松动的问题。

　　设计过程中首先要确定内孔的公称尺寸，这个尺寸需要和被夹持的轴径做基孔制间隙配合，单边间隙控制在0.02-0.05mm之间，保证装配时轴件可以顺利穿入，同时锁紧后能产生足够的抱紧摩擦力；开口处的间隙宽度需要根据所选材料的弹性模量计算，一般采用铝合金硬质阳极氧化处理的话，开口间隙取内孔直径的2%-3%即可，既保证锁紧时有足够的形变量，又不会因为形变过大导致构件产生塑性变形。三个安装耳的位置需要避开开口处的形变区域，耳片的厚度要根据所需的锁紧力计算，保证螺栓锁紧时耳片不会发生断裂，同时耳片的沉头孔深度要匹配所选螺栓的头部高度，保证螺栓安装后头部不突出耳片表面，避免和周边运动部件产生干涉。

　　安装边界方面，这类构件的轴向总厚度一般取内孔直径的0.6-0.8倍，过薄会导致抱紧力不足，过厚则会占用过多的轴向安装空间；三个安装耳的外圆轮廓直径一般为内孔直径的1.8-2.2倍，安装时需要在基板上预留对应大小的安装平面，平面的平面度公差要控制在0.1mm以内，避免安装时构件受迫变形导致内孔圆度超差，影响锁紧效果。内孔的表面粗糙度建议控制在Ra1.6-Ra3.2之间，粗糙度过低会导致抱紧摩擦力不足，容易出现轴件滑移，粗糙度过高则会在锁紧时刮伤轴件表面。

　　实际选型应用时，需要根据被夹持轴件所受的轴向力、径向扭矩计算所需的抱紧力，再反向推算锁紧螺栓的拧紧力矩，避免力矩不足导致锁紧失效，或是力矩过大导致构件开口处产生裂纹。如果应用在有振动的工况下，可以在三个安装耳和安装基板之间增加薄型防滑垫片，进一步提升连接可靠性，同时要注意开口处的锁紧螺栓需要采用防松结构，比如加装尼龙防松螺母或是螺纹涂胶，避免设备运行过程中螺栓松动导致夹持失效。这类构件相比整体式的轴套固定结构，最大的优势是可以在轴系的任意位置实现快速固定调整，不需要沿轴端套入，对于已经装配完成的轴系做位置调整时，拆装效率能提升60%以上，在非标自动化设备的调试阶段非常实用。
