轻量化调谐式设备安装固定支架结构

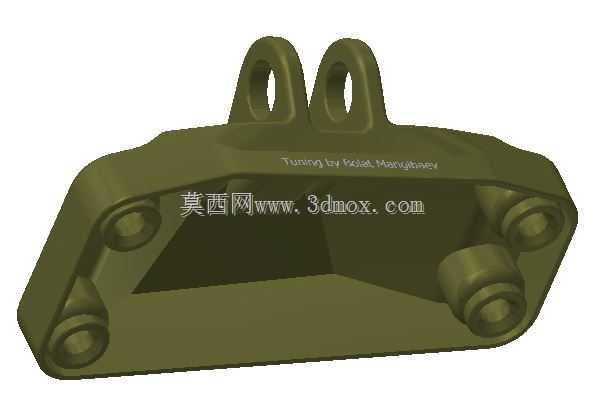

　　在工业设备安装、动力总成配套以及精密机电组件固定场景中，安装支架的性能直接决定了被支撑部件的运行稳定性，尤其是存在振动激励的工况下，支架的结构刚度、质量分布以及固有频率特性，会直接影响整套设备的振动传递表现。这款经过结构调谐的固定支架，核心设计目标是在满足额定承载要求的前提下，通过结构形态优化调整自身固有频率，规避与被支撑部件、安装基座的共振区间，同时实现整体质量的精准控制，适配对安装重量有严格限制的应用场景。从实际安装边界来看，支架采用对称式法兰安装布局，四个角位设置沉头安装孔，可适配标准内六角螺栓进行紧固，安装孔的沉头深度经过匹配设计，螺栓紧固后头部完全没入支架平面，不会突出安装面造成干涉，安装面的平面度公差控制在合理区间，

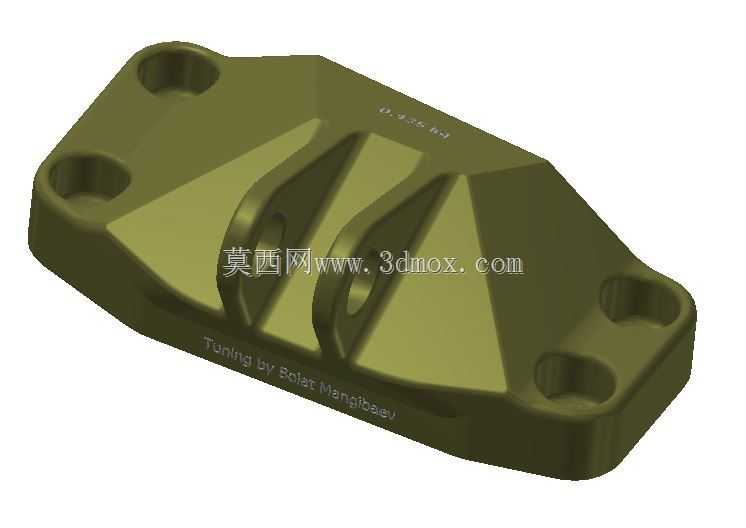

　　保证与基座贴合时不会出现局部应力集中。支架主体的承力区域采用渐变式加强筋布局，两条主加强筋沿载荷传递方向布置，从安装法兰位置延伸至中部承载耳位，筋条的厚度、高度随载荷分布梯度变化，在应力集中的耳片连接位置做了圆弧过渡处理，避免直角结构带来的应力断裂风险，中部的两个平行吊耳式承力结构，设置同轴安装通孔，用于连接被支撑部件的铰接端，孔位的同轴度公差满足精密铰接的装配要求，可保证连接销轴穿装顺畅，运行过程中不会出现卡滞或偏磨问题。不同于常规等厚度铸造或铣削支架的设计思路，这款支架在非承力区域做了大角度的斜面切边处理，去除了对结构刚度贡献极低的冗余材料，同时在支架表面标注的质量参数，是经过拓扑优化后达成的目标重量，

　　这种质量控制并非单纯的减重，而是结合模态分析结果，通过调整不同区域的材料分布，让支架的一阶固有频率避开常见的动力设备振动频率区间，比如适配电机、泵类等旋转设备安装时，不会在设备额定转速区间内引发共振，降低振动向基座传递的幅度，减少配套紧固件的松动风险。从应用场景适配性来看，这类调谐支架既可以用于通用工业设备的辅助支撑，也可以在有轻量化要求的移动设备、特种装备上作为固定连接件使用，比如小型动力单元的安装固定、精密机电组件的隔振支撑，都可以通过这类经过结构调谐的支架，在不额外增加隔振元件的前提下，优化整套系统的振动特性。在建模实现层面，这类支架的结构设计需要先完成安装边界的约束定义，明确安装孔位的中心距、安装面的空间位置、

　　中部承力耳的孔位高度与间距这些硬性尺寸边界，再结合承载要求完成初步的拓扑优化，根据材料的许用应力校核各承力截面的厚度，之后通过模态仿真调整局部结构的材料分布，将固有频率调整至目标区间，最后对所有的棱边做倒角或圆角处理，既消除加工过程中的应力集中隐患，也避免安装过程中锐边划伤操作人员。实际选型使用时，需要注意支架的承载方向匹配，其主承力筋条的布局是沿垂向承载设计的，若用于侧向承载场景需要重新校核结构刚度，安装时四个安装孔的紧固力矩需要保持一致，避免因受力不均导致支架局部变形，中部铰接孔配合的销轴需要添加润滑脂，减少长期摆动带来的磨损。支架的整体外形没有复杂的倒扣结构，无论是采用铣削加工、铸造还是3D打印工艺都可以实现，加工过程中需要重点保证安装面的平面度与承力孔的同轴度，这两个形位公差直接影响支架的安装精度与使用寿命。
