48×96规格嵌入式电子设备塑料安装柜体

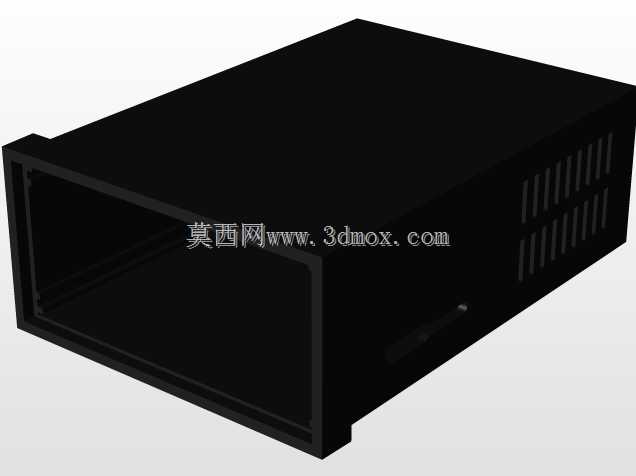

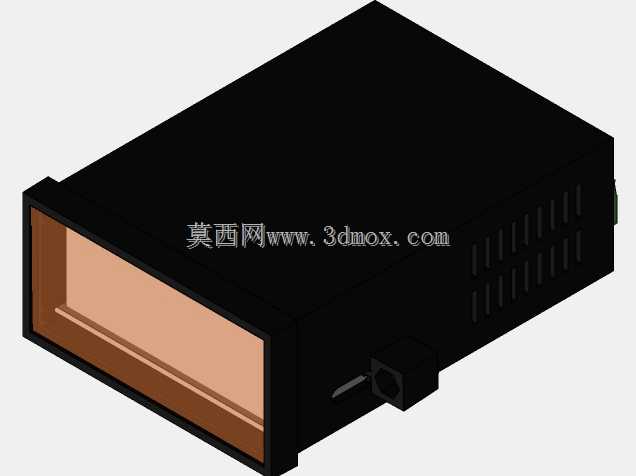

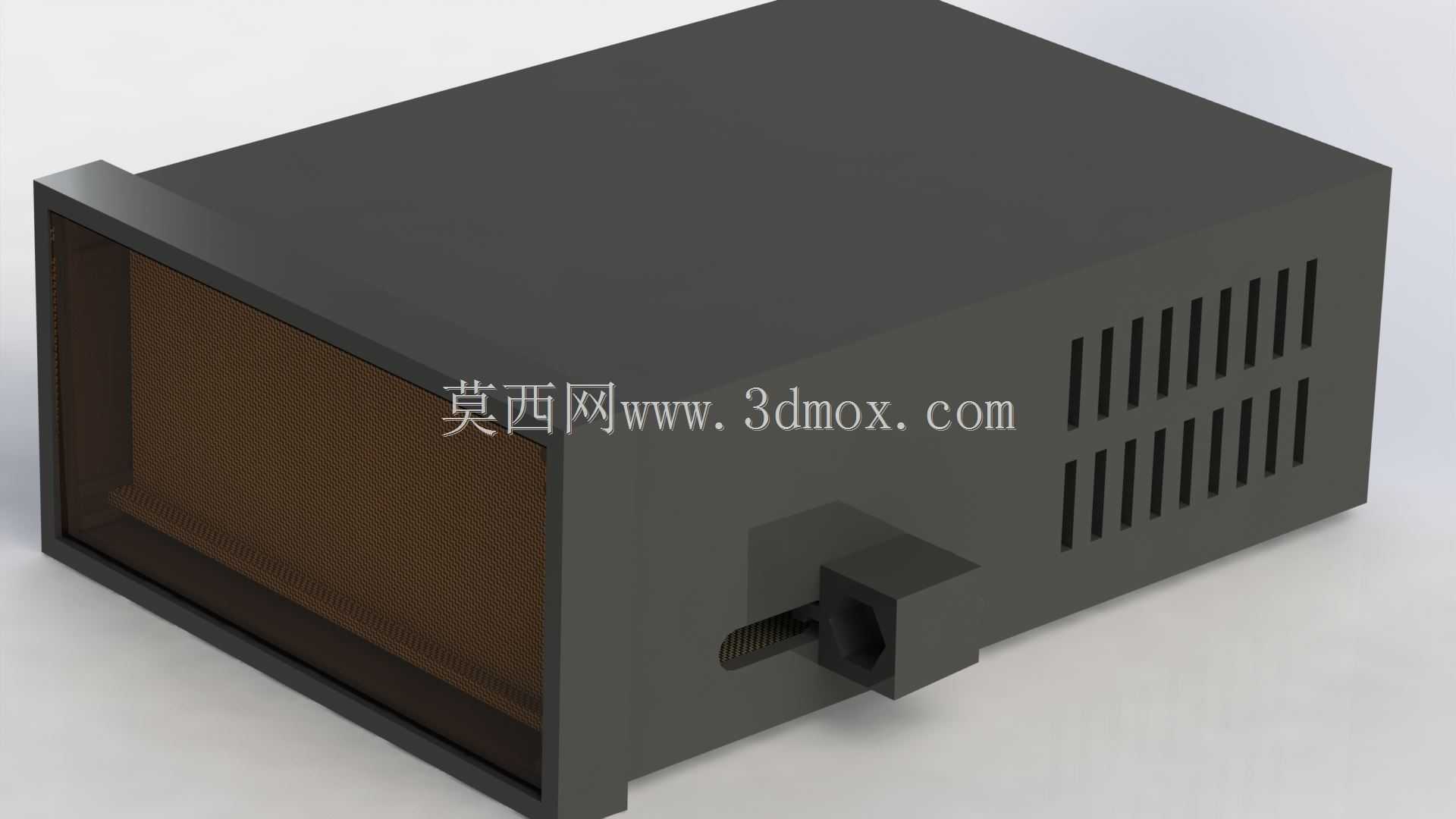

　　在工业测控、小型嵌入式电子设备的集成安装场景里，这类48毫米×96毫米规格的塑料柜体是面板嵌入式安装的常用载体，适配常规工业控制柜面板的标准开孔尺寸，多用于小型温控模块、信号采集单元、嵌入式显示终端这类需要前置操作、后置接线的电子装置安装。从结构设计来看，柜体整体采用长方体盒式结构，前置开口用于嵌入安装功能面板或显示组件，开口边缘做了加厚止口设计，嵌入面板后可通过卡扣或者侧装固定件实现面板与柜体的锁紧，避免设备运行过程中面板松脱。柜体侧面设计有阵列式通风散热槽，槽孔采用竖向长条开孔形式，开孔方向顺着设备内部空气对流路径排布，既可以保证内部电子元件工作时产生的热量能够顺利散出，又能避免大尺寸异物从侧方进入柜体内部，

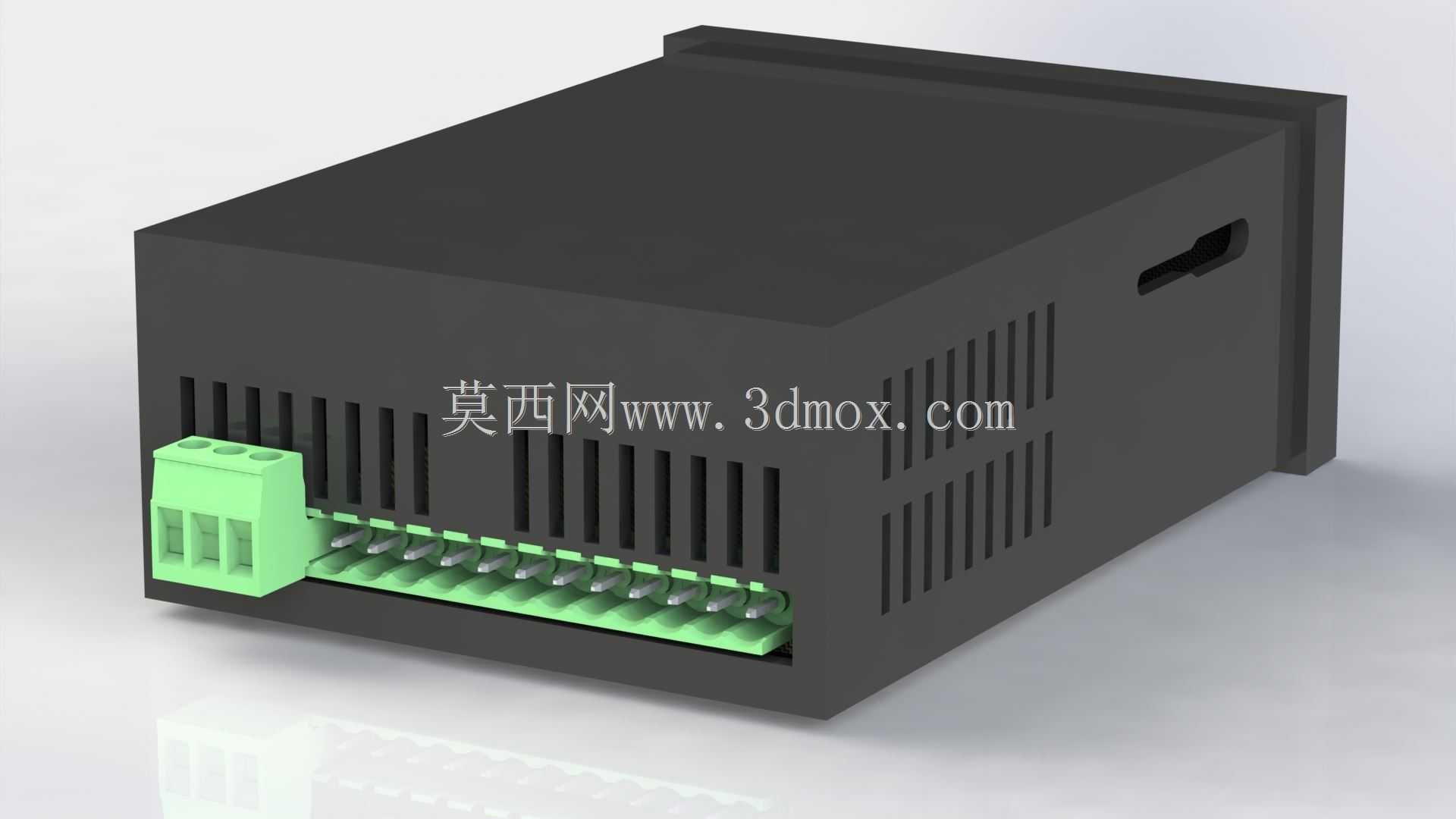

　　同时竖向槽孔的结构强度优于横向开孔，在注塑成型时也能减少壳体变形概率。柜体一侧预留了接线固定结构，带有穿线孔与锁紧位，方便外部线缆穿入后做应力释放固定，避免线缆拉扯导致内部接线端子松脱，这个结构在现场布线时可以大幅提升接线效率，也能减少后期运维中线缆故障的概率。设计这类塑料柜体时，首先要匹配面板安装的标准开孔公差，常规工业面板的48×96开孔公差一般控制在±0.2毫米范围内，柜体的法兰止口尺寸需要对应做负公差配合，保证嵌入后既不会出现安装卡滞，也不会有过大的配合间隙影响外观与防护性能。壳体壁厚设计需要兼顾注塑成型工艺与结构强度，整体壁厚保持均匀，避免出现壁厚突变导致的注塑缩痕、翘曲问题，转角位置全部做圆角过渡，减少应力集中，

　　同时也能提升注塑时的熔体流动性。安装边界方面，柜体嵌入面板后的深度需要匹配常规控制柜的内部安装空间，后侧预留的接线空间要满足端子排接线、线缆弯折的最小半径要求，侧方的固定耳结构可以适配不同厚度的安装面板，通过调整锁紧件的压紧量，就能适配1毫米到3毫米厚度的钢板或者塑料面板，不需要额外定制安装附件。在实际应用中，这类塑料柜体相比金属壳体有着更好的绝缘性能，不需要额外做内部绝缘处理就能直接安装强电相关的小型控制模块，同时塑料材质的重量更轻，在多模块密集安装的面板上，能有效降低面板的承重负荷，减少长期使用后面板变形的风险。壳体表面采用哑光磨砂处理，既可以避免工业环境下的光线反射干扰操作人员观察面板数据，也能减少表面划痕的明显程度，

　　提升长期使用后的外观一致性。通风槽的设计位置避开了内部元件的核心安装区域，不会因为开孔导致内部元件直接暴露，在常规工业车间环境下，能够阻挡大部分飞溅的粉尘与水滴，满足基础的防护等级要求。在结构建模过程中，需要重点关注止口配合尺寸、通风槽的拔模角度、固定结构的强度校核，尤其是侧方的接线固定位，需要模拟线缆拉扯时的受力情况，保证结构不会在常规布线拉力下出现断裂。同时注塑成型的分模线设置在柜体后侧边缘，避免分模线出现在正面可视区域，影响安装后的外观效果，所有棱边都做了倒角处理，避免安装过程中划伤操作人员的手部，也能减少线缆穿设时被锐边割破绝缘层的风险。这类柜体的模块化设计可以适配多种不同功能的内置电路板，只要安装孔位按照通用标准设计，同一款壳体就能兼容多种功能的电子模块，大幅减少壳体开模的品类，降低生产与仓储成本，在小型工控设备、嵌入式仪表的批量生产中应用十分广泛。
