法兰连接明杆楔式路由闸阀结构设计

　　在市政供水管网、工业循环水系统、石化介质输送管线的截断类设备选型中，法兰连接的明杆闸阀始终是中低压管路场景的核心选型之一，本次呈现的这款路由闸阀，针对长距离管线分支节点的通断控制需求做了结构适配，区别于普通暗杆闸阀的埋地适配属性，明杆结构的设计能让运维人员直接通过阀杆的升降高度判断阀门的实时开度，避免在管线巡检中出现阀门状态误判的问题。

　　从实际应用场景来看，这类闸阀通常安装在管线的分支路由节点、设备进出口的截断位置，日常处于全开或全关状态，不承担流量调节功能——这是闸阀和截止阀、调节阀最核心的应用差异，一旦长期在半开状态下工作，介质冲刷会导致密封面出现不可逆的冲蚀损伤，直接缩短设备的整体使用寿命。这款闸阀采用手轮驱动的结构设计，手轮直径经过扭矩匹配计算，在公称压力1.6MPa的常规工况下，操作人员无需借助额外的加力杆即可完成启闭操作，手轮与阀杆之间通过阀杆螺母实现旋转运动到直线升降运动的转换，阀杆螺母采用铸铜材质，降低和金属阀杆之间的摩擦系数，减少长期启闭过程中的磨损量。

　　结构设计层面，阀体采用整体铸造的流道结构，中腔和两端法兰连接位一体成型，避免了拼接结构带来的泄漏风险，流道内部做了全通径设计，通径尺寸和连接管线的内径保持一致，一方面能降低介质通过阀门时的流阻损失，减少管线输送过程中的动力损耗，另一方面也能适配管线通球扫线的作业需求，不用在扫线作业时额外拆卸阀门。两端的法兰连接结构严格匹配通用管路法兰标准，法兰密封面采用凸面结构，法兰盘上的螺栓孔做了跨中分布设计，安装时不需要调整阀门的周向角度就能和管线法兰完成对位，降低现场安装的对位难度。

　　密封结构上，这款闸阀采用楔式单闸板的密封形式，闸板的两个密封面带有固定的楔角，在阀门关闭过程中，阀杆带动闸板向下运动，依靠楔面的挤压力实现进出口端的密封，相比平行闸板的结构，楔式密封对介质中少量固体杂质的耐受度更高，不会因为密封面卡入细小颗粒就出现完全失效的问题。阀杆和阀体上盖之间采用填料密封结构，填料函内填充柔性石墨填料，通过压盖的螺栓预紧力压实填料，实现阀杆升降过程中的动密封，同时上盖位置设置了倒密封结构，当阀门处于全开状态时，阀杆上的密封锥面和上盖的密封座贴合，即使填料出现轻微泄漏，也能在不排空管线内介质的情况下完成填料更换作业，大幅降低运维过程中的管线排空成本。

　　安装边界方面，这款闸阀的结构尺寸完全适配常规工业管线的安装空间要求，手轮的顶部高度在阀门全开状态下不会超出常规管廊的层间预留空间，阀体两侧的法兰端面间距符合同通径闸阀的结构长度标准，替换同参数旧阀门时不需要调整两端管线的间距，直接对位安装即可。需要注意的是，这类明杆闸阀安装时需要预留足够的阀杆升降空间，不能在阀杆正上方布置其他管线或支架，避免阀门全开时阀杆顶到周边结构，同时手轮的安装位置要预留操作人员的操作空间，保证巡检人员能顺畅转动手轮完成启闭操作。

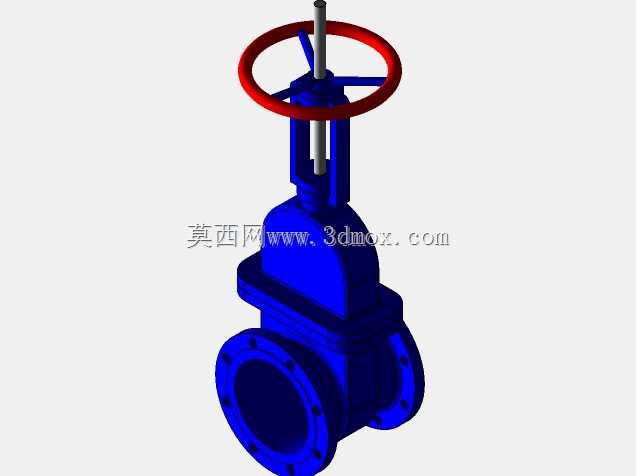

　　从建模细节来看，整个模型完整还原了阀门的所有装配关系，包括手轮和阀杆的连接结构、阀杆螺母的压装位置、闸板和阀杆的T型槽连接结构、阀体和上盖的螺栓连接点位、法兰盘上的螺栓孔分布位置，所有配合面的间隙都按照实际装配公差做了还原，既可以作为管线布置设计时的占位模型，也能作为结构设计人员参考闸阀结构的教学样例，帮助设计人员理解明杆法兰闸阀的内部传动逻辑和密封实现原理，避免在选型和安装设计中出现常识性错误。
