利用农业废弃物加工汽车刹车片的压型设备

　　在汽车售后配件生产与固废资源化利用的交叉场景里，这类压型设备主要承担农业废弃物基摩擦材料的热压定型工序，把经过预处理的秸秆纤维、果壳粉等农业废弃物混合粘结剂、摩擦性能调节剂后的坯料，压制成符合尺寸与密度要求的汽车刹车片毛坯。区别于传统钢纤维、矿物纤维基刹车片的生产设备，这款机型在压合行程、压力输出曲线的设计上，适配了农业纤维原料压缩比大、排气需求高的特性，避免压制过程中坯料内部裹气导致的分层、密度不均问题。

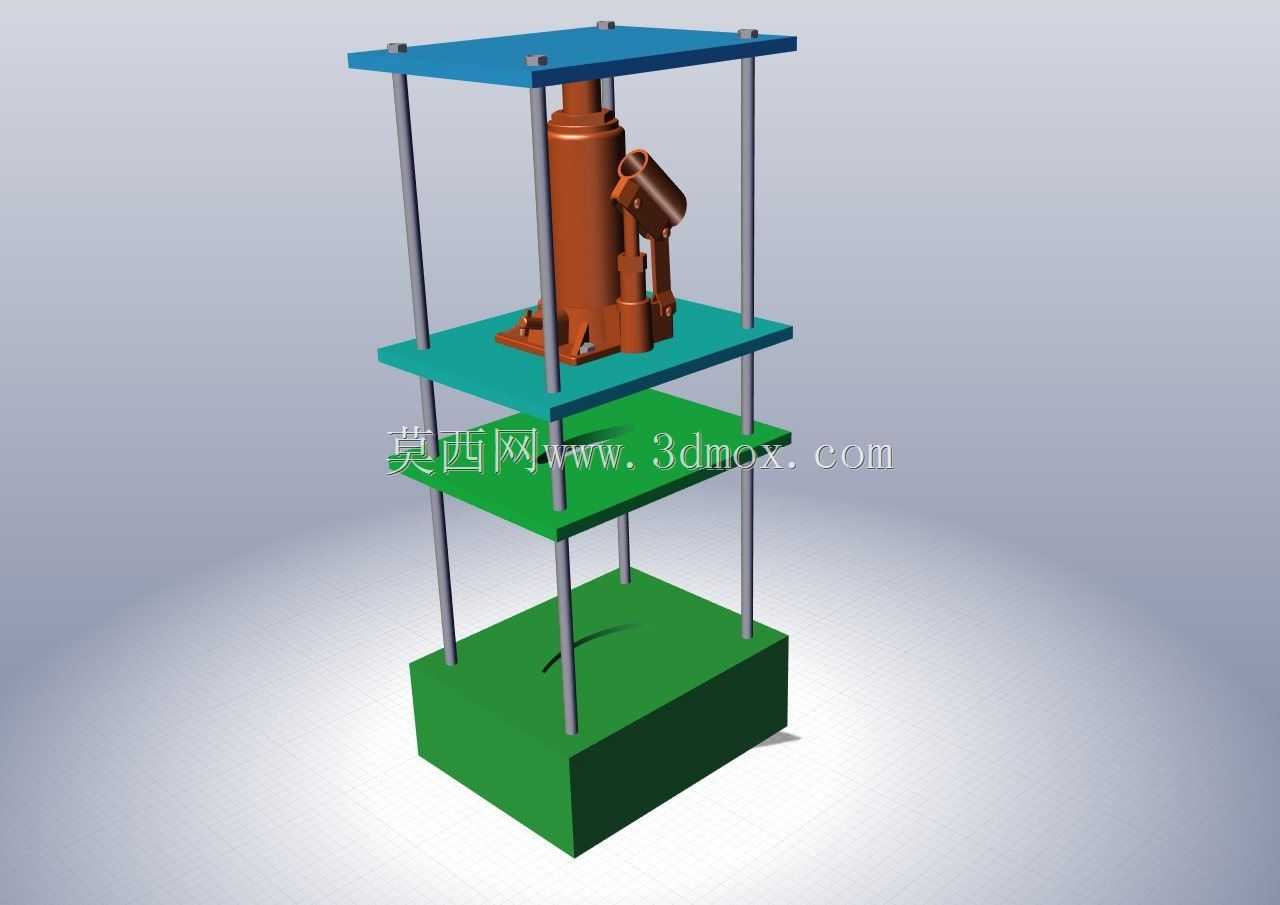

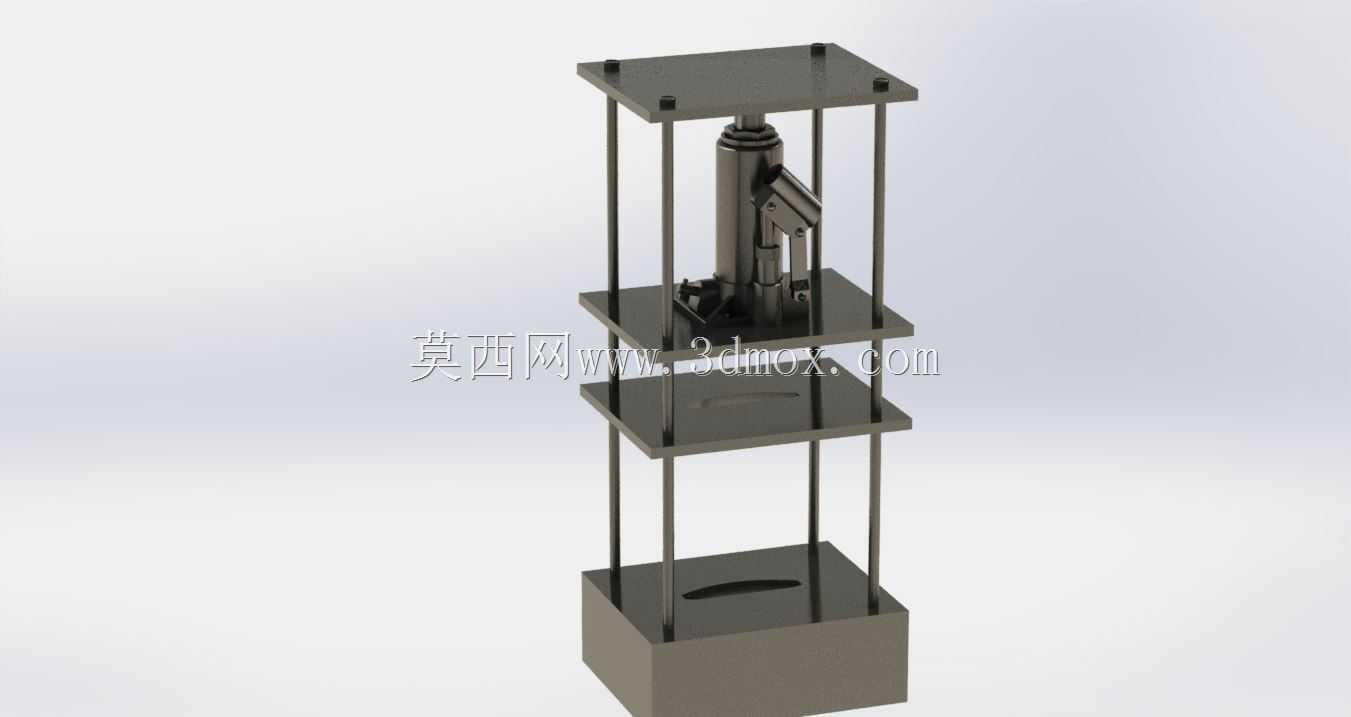

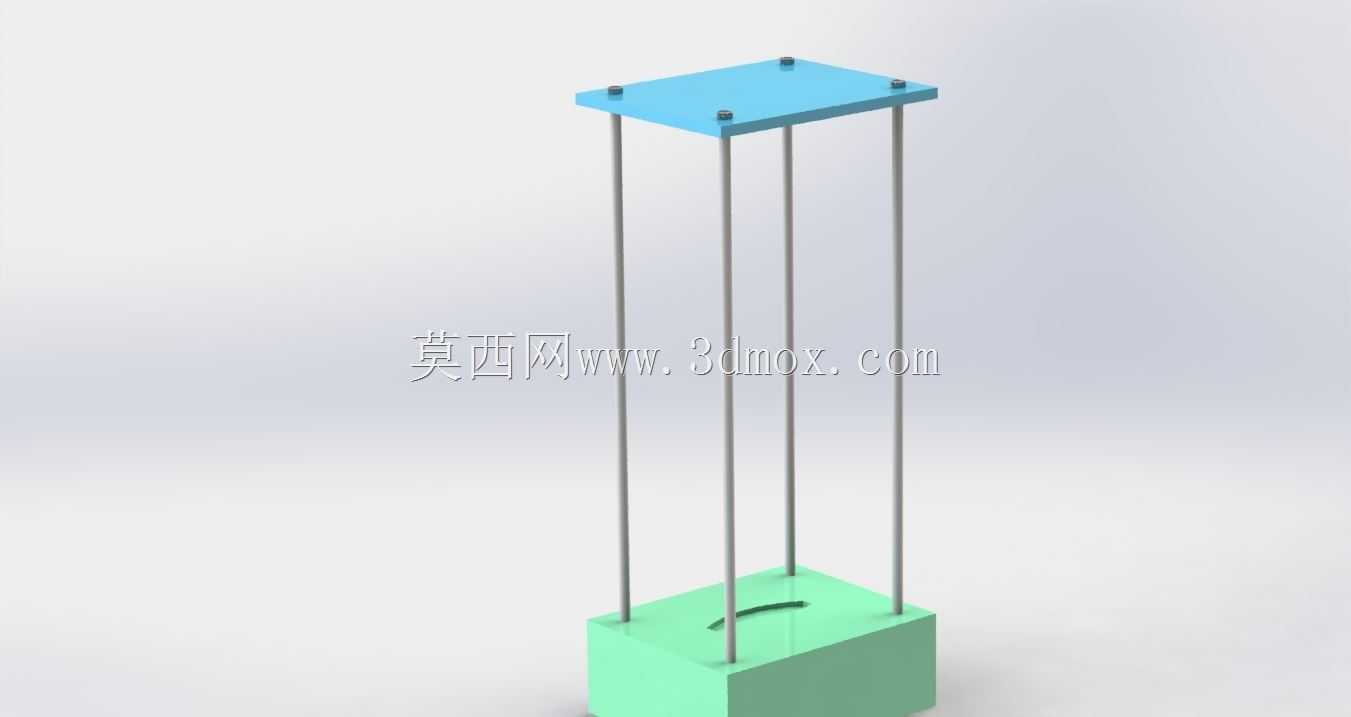

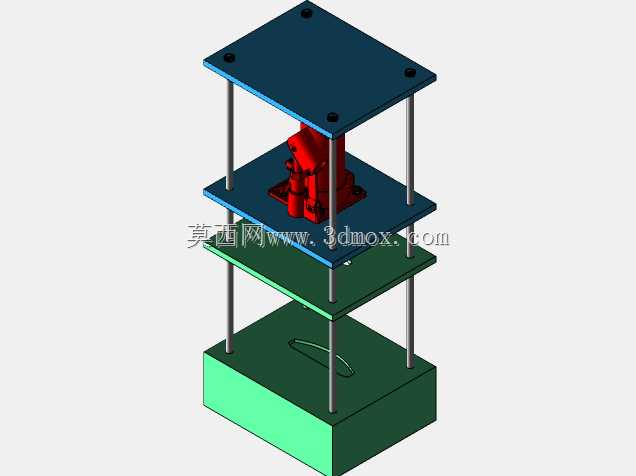

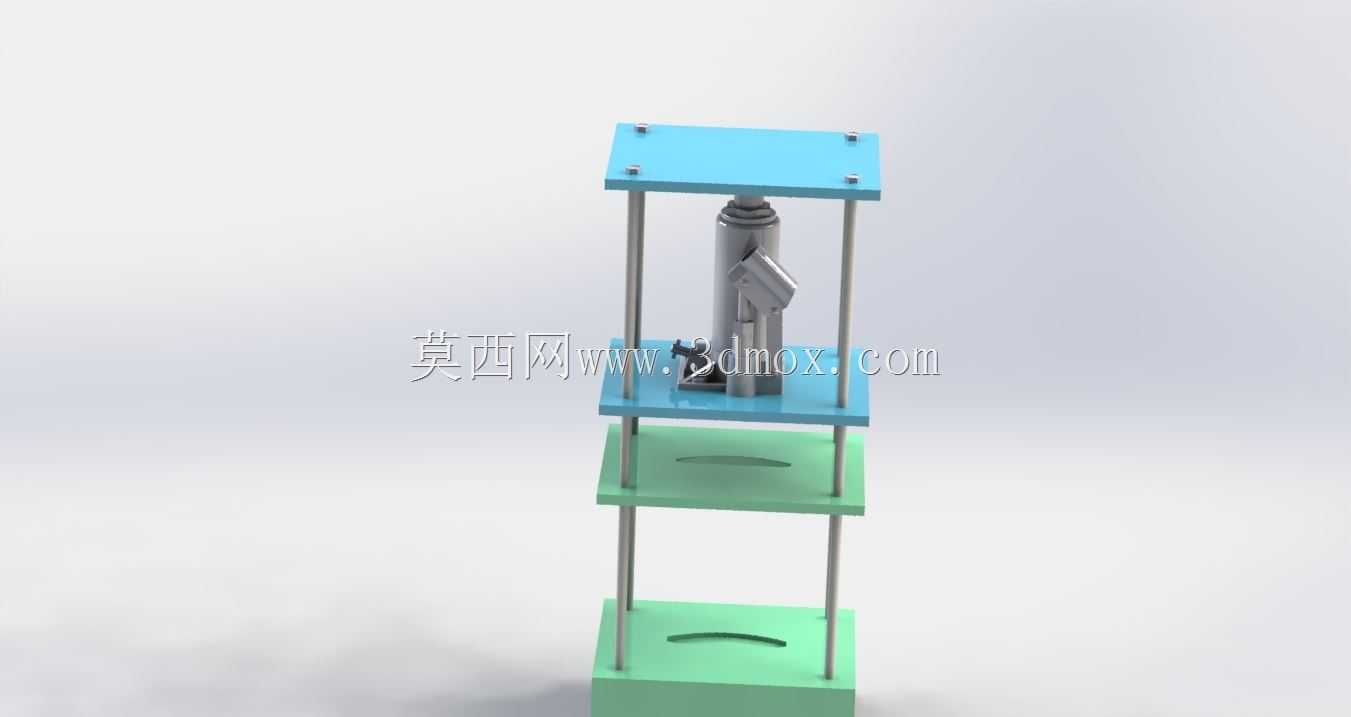

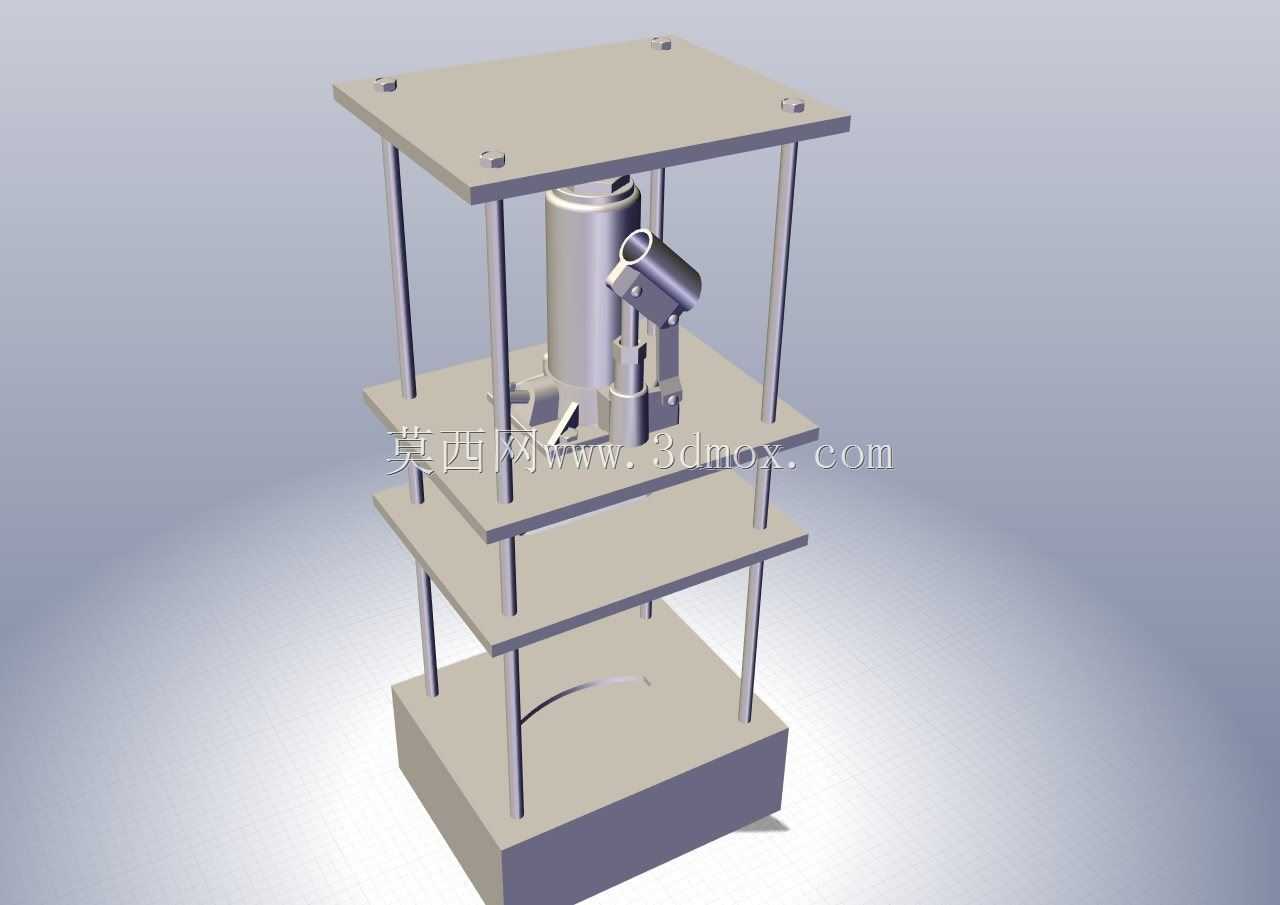

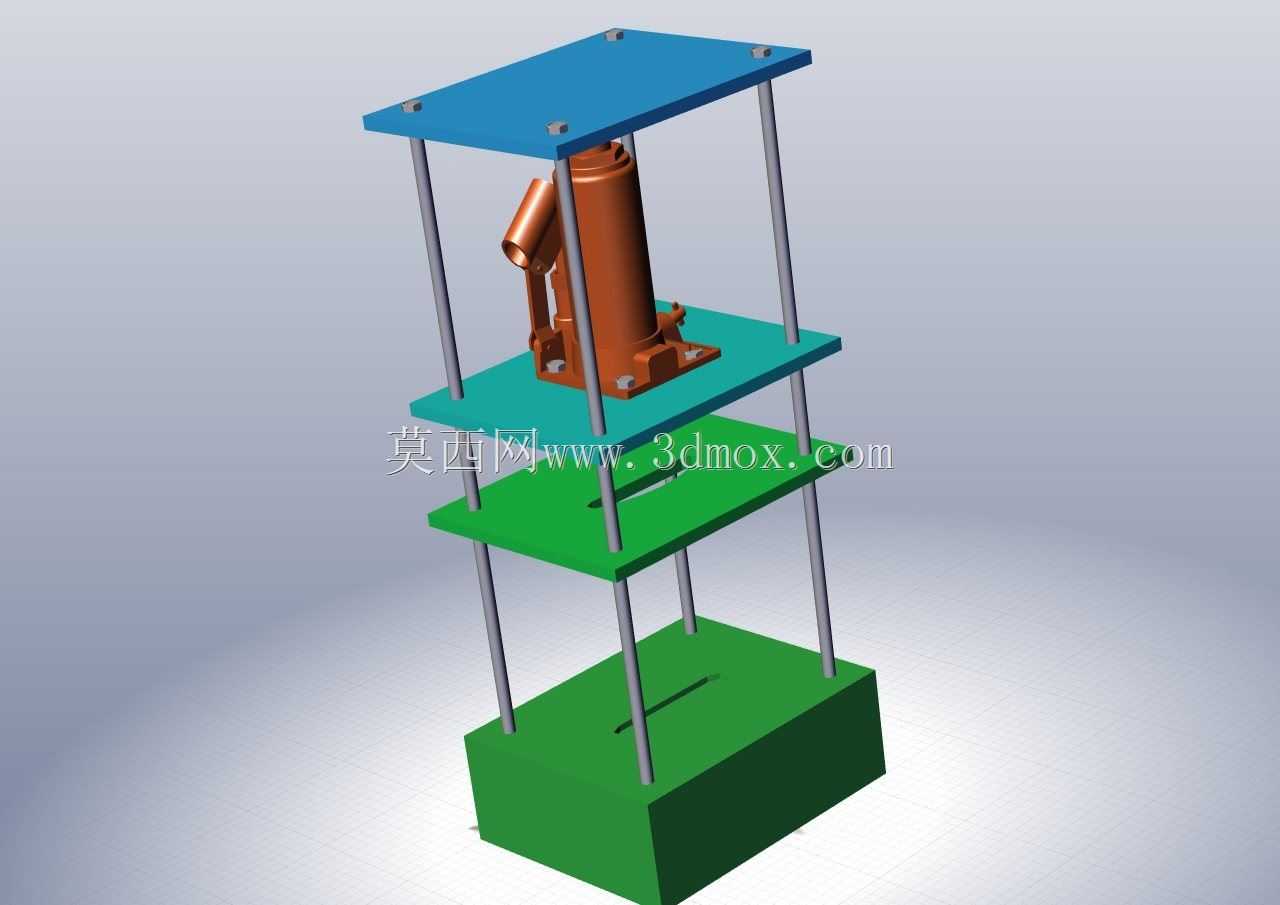

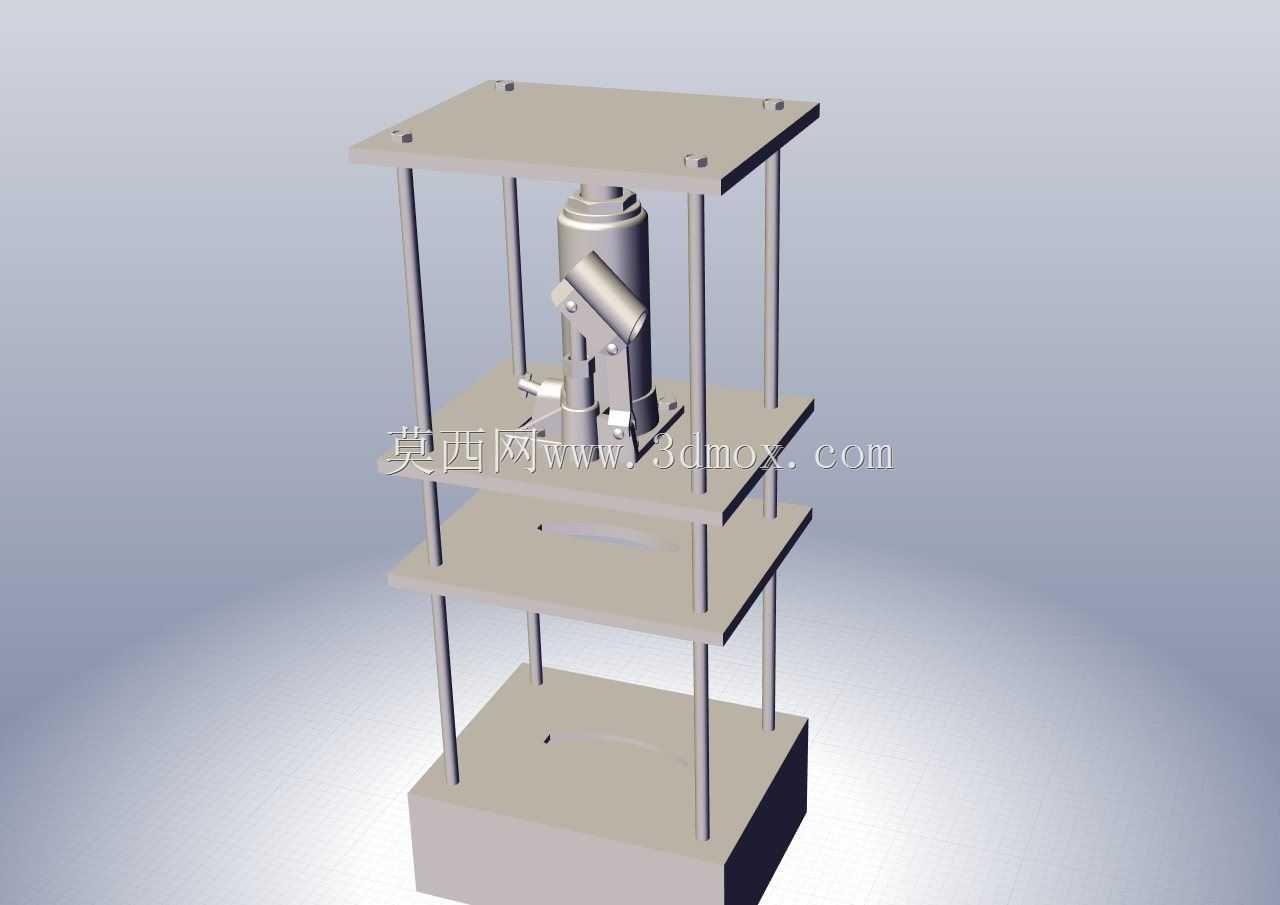

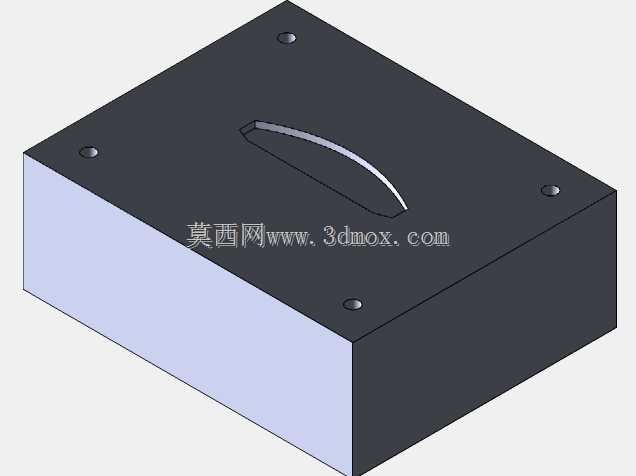

　　从结构布局来看，设备采用四层立式板架结构，底部为整体式绿色涂装的承压基座，承担整机压合过程的全部反力，基座上平面加工有定位槽，用于安装下模模腔，基座的安装边界预留了地脚螺栓孔位，可直接固定在混凝土硬化车间地面，无需额外加装减震垫，因为整机压合作业的冲击载荷通过四根垂直导向光杠均匀传递到基座，动载荷系数控制在1.2以内，常规车间地面承载力即可满足安装要求。四根镀铬导向光杠垂直固定在基座四角，向上依次穿过下活动托板、中托板、上固定顶板，光杠表面粗糙度控制在Ra0.8以内，配合托板四角的无油润滑铜套，保证各层托板上下运行的同轴度误差不超过0.1mm，避免压合过程中出现偏载导致的刹车片厚度差超差。

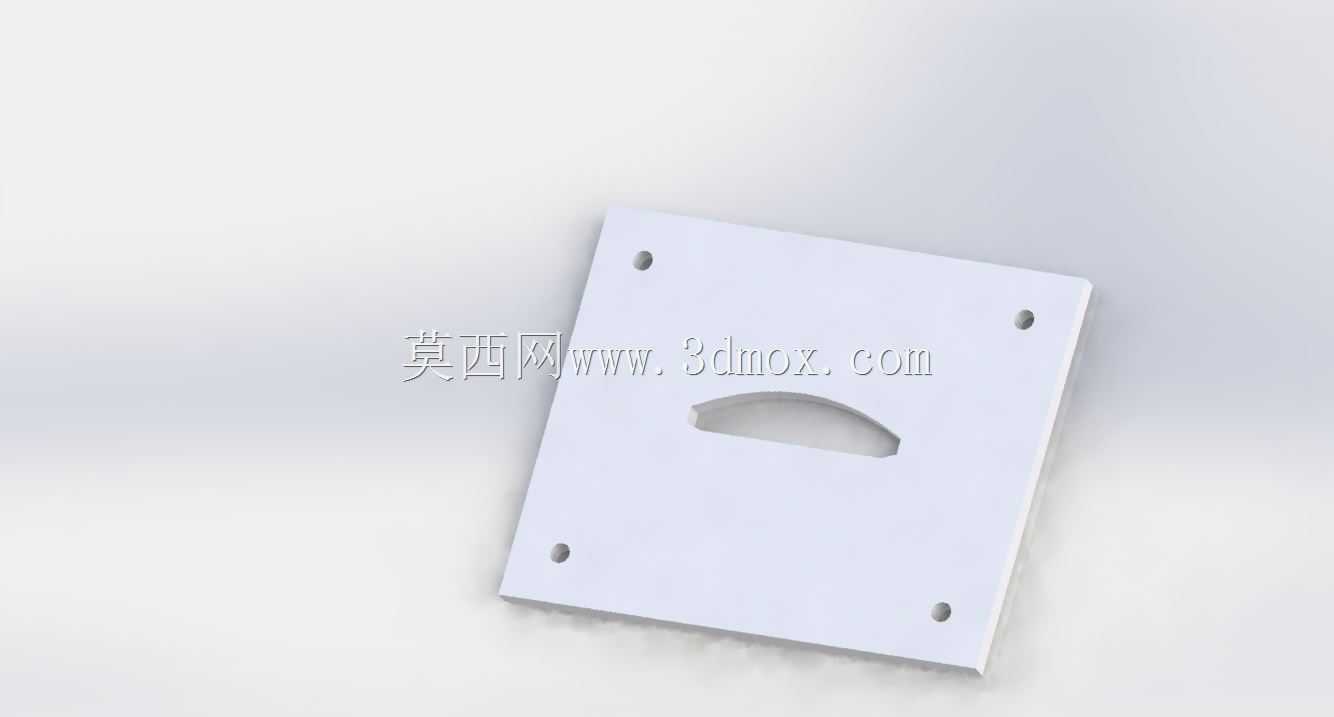

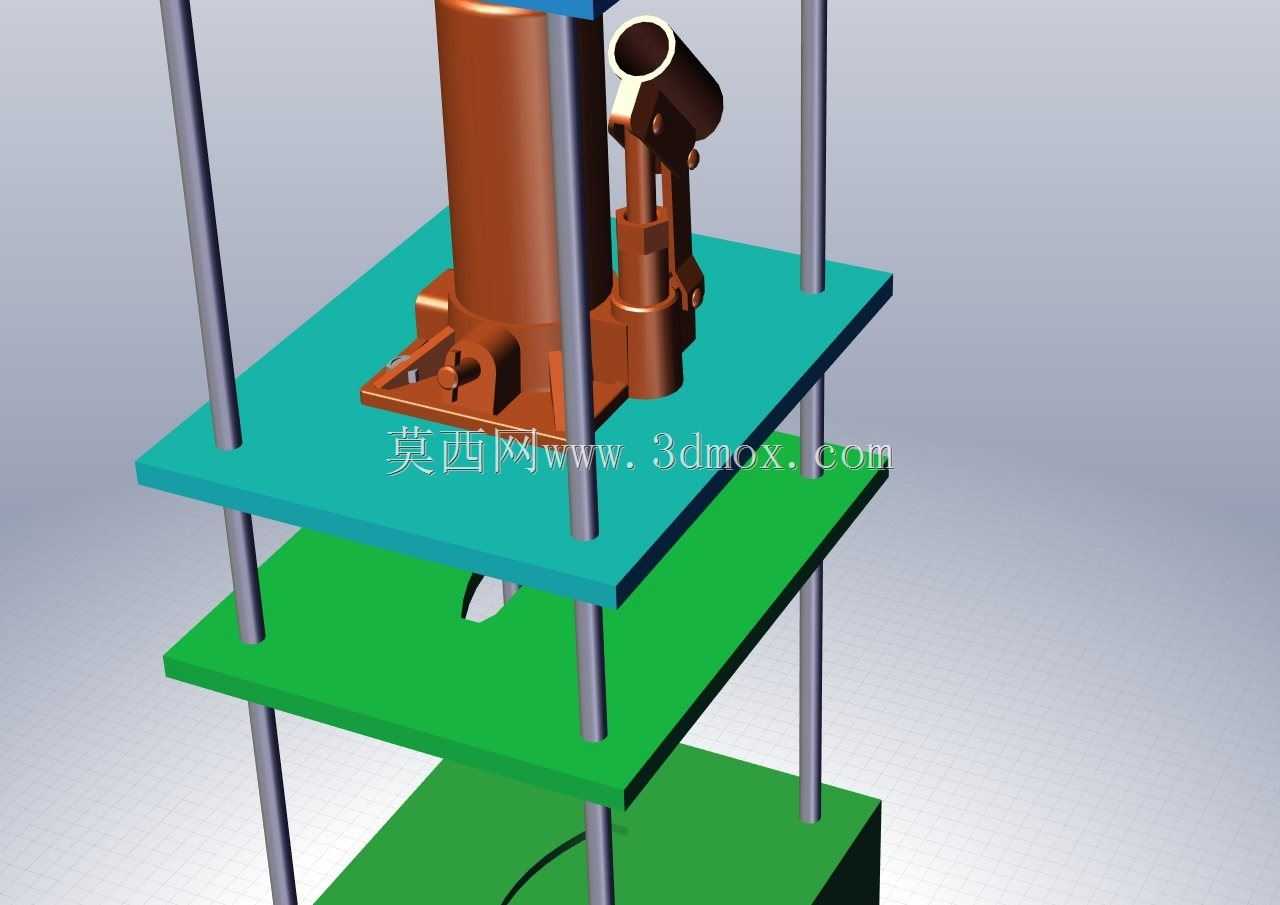

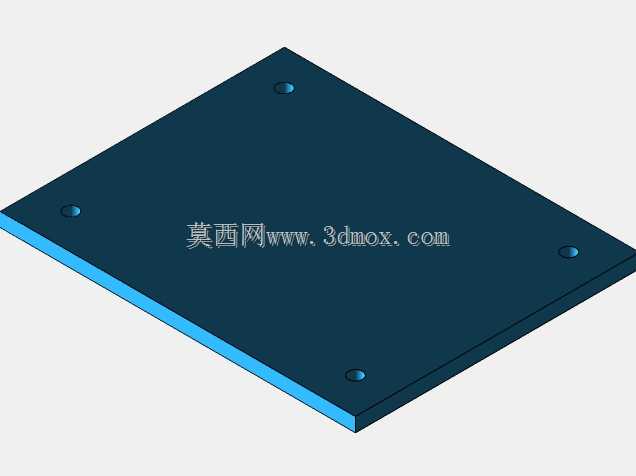

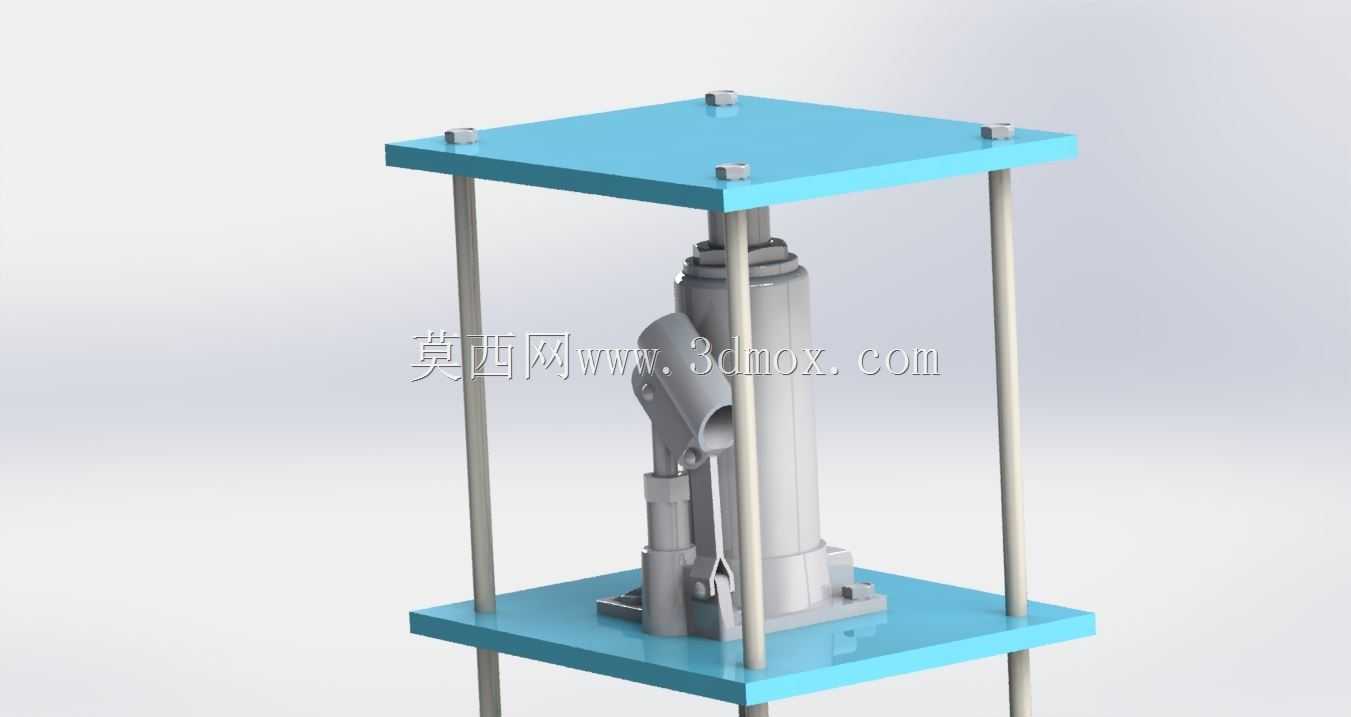

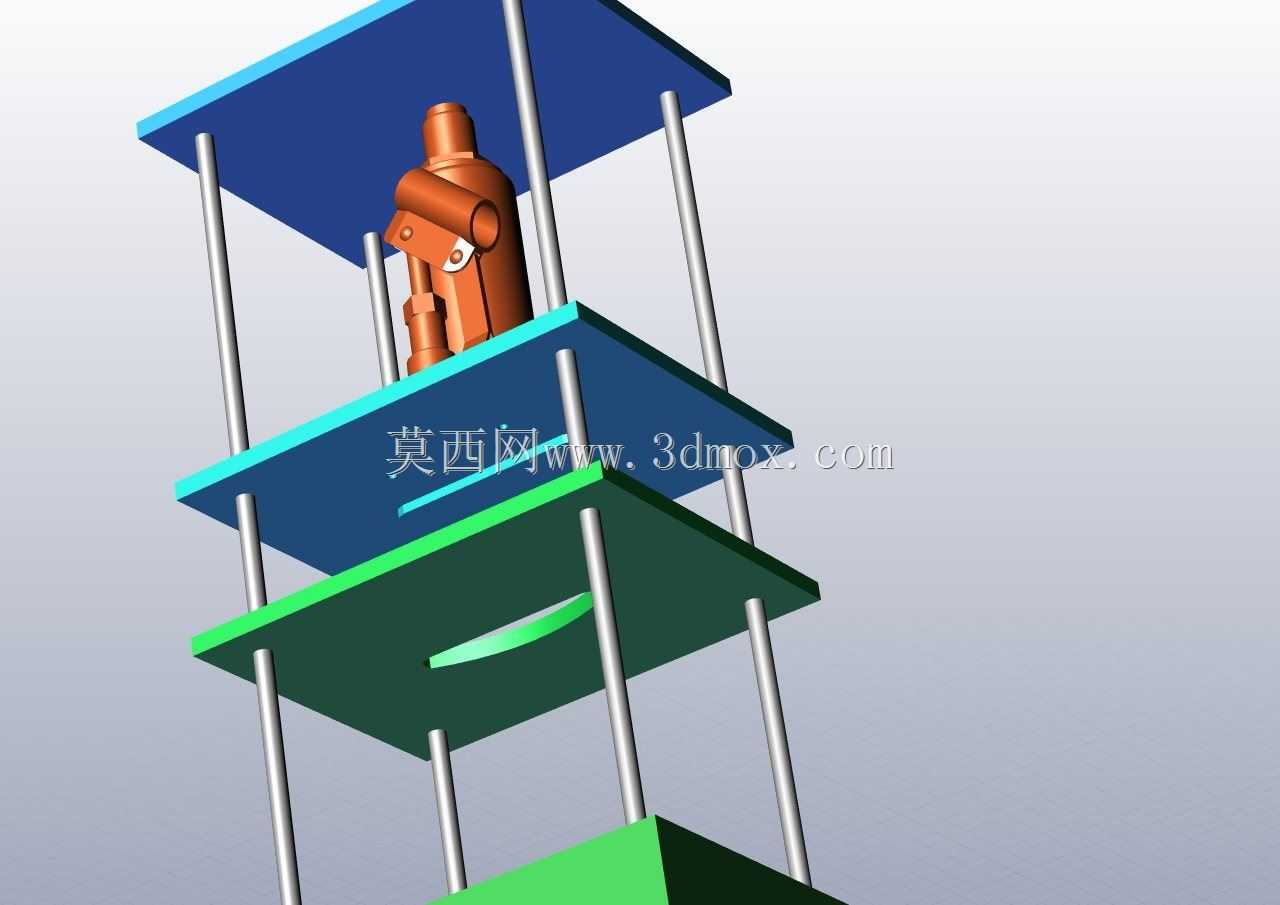

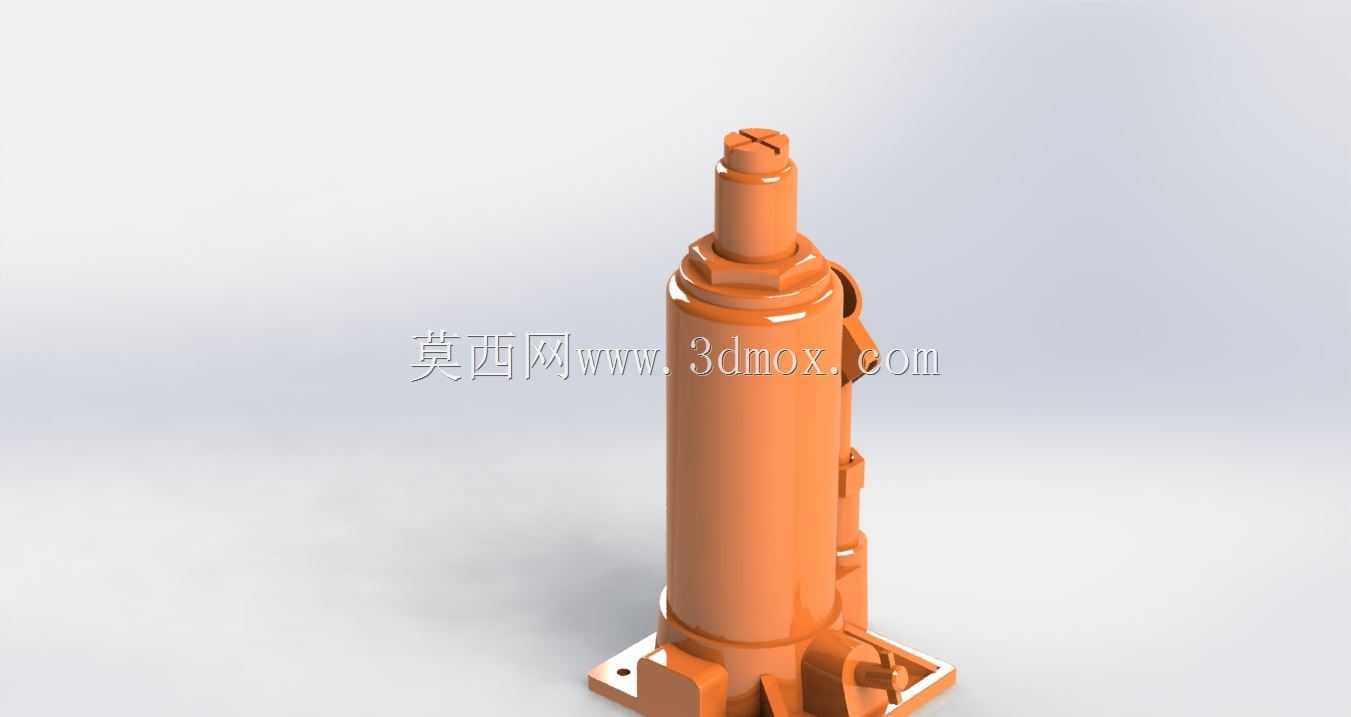

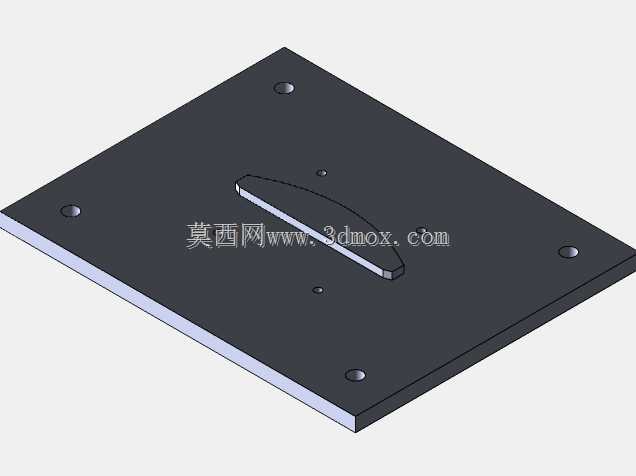

　　上固定顶板为蓝色涂装的厚钢板结构，下方安装核心的液压施压组件，也就是模型中部的棕褐色液压油缸总成，油缸的活塞杆垂直向下连接中托板，中托板下方预留上模安装位，可根据不同车型刹车片的外形尺寸更换对应的上模压头。下活动托板位于中托板与基座之间，主要用于放置待压坯料，托板表面做了防滑耐磨处理，同时设计有定位挡边，保证坯料放置位置与模腔的同轴度。设备的压合动作逻辑设计为慢进-保压-慢退三段式，活塞杆带动中托板下行接触坯料后，先以低压慢速进给排出坯料内部的空气，待上下模完全闭合后切换为额定工作压力保压，保压时间可根据原料配比调整，保证粘结剂充分固化交联，保压完成后活塞杆带动中托板慢速上行，避免脱模瞬间压力骤降导致的毛坯开裂。

　　在实际生产场景中，这类设备不需要配套复杂的自动化上下料机构，适合中小型汽配加工厂、乡村固废利用加工点使用，单台设备的操作仅需1名工人完成坯料摆放、成品取出的动作，设备的维护点集中在导向光杠的润滑、液压油缸的密封件更换，日常运维成本较低。从设计思路上，整机没有采用复杂的四柱液压机的重型焊接机身，而是采用光杠加层板的框架结构，在满足压合压力要求的前提下，大幅降低了设备自身重量，同时模块化的层板结构可以根据生产需求调整托板间距，适配不同厚度规格的刹车片压制作业，甚至可以通过更换模腔完成其他摩擦材料制品的压型，具备一定的工艺柔性。

　　设备的外形尺寸在设计时充分考虑了中小型车间的空间限制，整机高度控制在两米以内，占地面积不足两平方米，不需要预留大型设备的安装检修通道，侧面即可完成液压站、管路的检修作业。液压组件布置在中托板上方的框架内部，没有额外外凸的结构，避免车间作业过程中杂物磕碰液压管路导致的漏油问题，油缸的进出油口采用硬管连接，减少软管老化带来的故障点。在压合作业的安全设计上，层板的边缘做了倒圆角处理，避免工人操作时被锐角划伤，导向光杠的上下两端都设置了限位挡块，防止托板运行超出行程出现设备损坏。针对农业废弃物原料含杂质较多的特性，下模模腔设计了快拆结构，每次班后可以快速拆下模腔清理残留的原料渣，避免残渣堆积影响压型尺寸精度。
