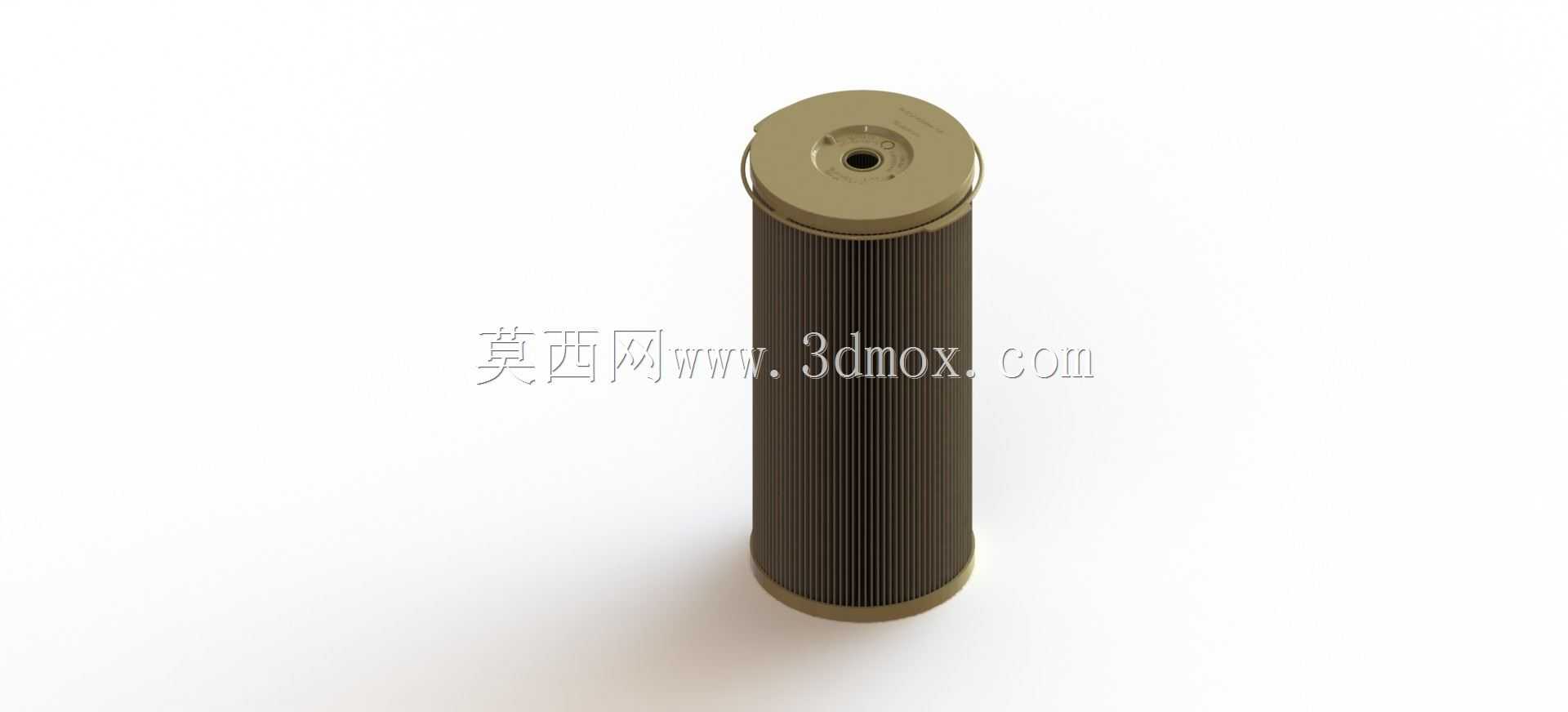

Racor2020PM-OR可重复加注燃油滤芯结构

　　在商用车、工程机械、船舶动力以及固定式柴油发电机组的燃油供给回路中，燃油清洁度直接决定了高压共轨喷油嘴、高压燃油泵这类精密偶件的使用寿命，这类部件的配合间隙普遍控制在微米级，哪怕是直径超过5微米的硬质颗粒进入偶件配合面，都会造成配合面拉伤、喷油压力泄漏、雾化效果劣化，严重时直接导致动力输出不足、怠速抖动甚至高压部件报废。Racor2020PM-OR作为可重复加注结构的燃油过滤元件，主要适配大流量燃油供给回路的粗滤+精滤集成工位，区别于一次性旋装式滤芯，该结构允许在达到额定容污量后，拆解滤芯外壳更换内部滤材并完成加注复位，大幅降低长期运维的耗材成本，尤其适合年运行时长超过3000小时的重型作业设备。

　　从功能特性来看，该滤芯采用上下端盖硬密封配合结构，上端盖集成了滤芯安装定位止口与旁通阀安装位，当滤材容污量达到上限导致进出口压差超过额定阈值时，旁通阀会自动开启，避免燃油供应中断造成的动力熄火，这一设计在野外无备用配件的作业场景下至关重要，哪怕滤材已经完全堵塞，也能保证设备短时间运转到就近维修点位，不会直接瘫痪在作业现场。滤层采用梯度密度折叠结构，外层采用大孔径无纺布拦截大尺寸的胶质、铁锈、焊渣类杂质，内层采用高精度过滤层拦截5微米以上的硬质颗粒，同时滤层经过疏水处理，能够有效分离燃油中混入的游离水分，避免水分进入高压喷射系统造成的锈蚀、卡滞问题。

　　设计过程中首先需要匹配安装工位的边界约束，该滤芯整体为长圆柱构型，外径适配标准滤筒的安装腔内径，安装时无需额外调整滤筒的压紧机构，上端盖的密封槽尺寸与原有密封胶圈完全匹配，能够保证径向密封的压缩量在15%-25%的合理区间，既不会因为压缩量过大造成胶圈永久变形失效，也不会因为压缩量不足出现燃油旁通泄漏。滤材的折叠间距经过流量仿真优化，在额定流量下，燃油穿过滤层的流速控制在0.05m/s以内，避免流速过高造成的滤材纤维脱落、杂质穿透问题，同时保证整个滤层的容污量均匀分布，不会出现局部提前堵塞的情况。下端盖采用一体化冲压结构，中心设置了支撑凸台，安装时能够与滤筒底部的弹簧支撑结构配合，保证滤芯在滤筒内的轴向定位稳定，不会因为燃油流动的冲击出现轴向窜动，避免密封面错位。

　　实际选型应用时，需要注意该滤芯的额定流量适配范围，其流通能力能够满足排量15L以下柴油发动机的全工况燃油供给需求，在安装前需要确认滤筒的轴向安装深度，保证滤芯装入后上端盖与滤筒上盖的密封面完全贴合，压紧弹簧的预紧力符合设计要求。可重复加注的结构设计要求在更换滤材时，必须彻底清理上下端盖的密封面，去除残留的旧胶圈碎屑、沉积的油泥杂质，避免杂质卡在密封面之间造成内泄漏，同时更换全新的密封胶圈，不建议重复使用旧胶圈，避免胶圈老化开裂造成的漏油问题。滤材加注完成后，需要手动按压上端盖确认滤材填充到位，没有出现折叠层倒伏、错位的情况，保证滤层与中心支撑网完全贴合，避免燃油从滤层与支撑网的间隙处旁通，失去过滤效果。

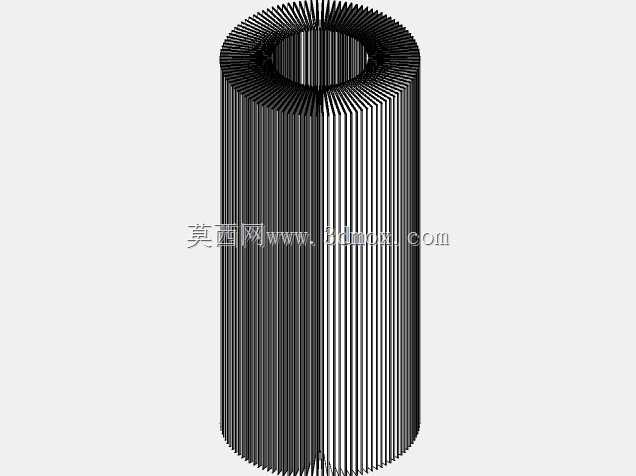

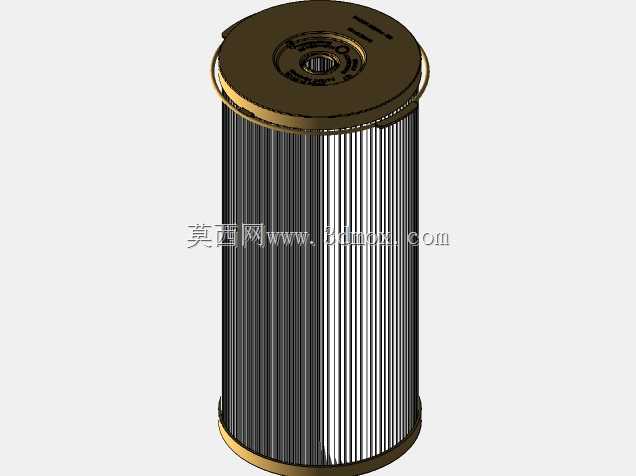

　　在三维建模过程中，需要重点还原滤层的折叠纹理特征、上下端盖的密封槽结构、上端盖的旁通阀安装位细节，这些结构直接决定了滤芯的安装适配性与功能实现，建模时滤层的折叠角度、折高参数需要与实物完全一致，保证后续做装配仿真、流体仿真时的参数准确性，避免因为模型简化造成仿真结果偏差。同时需要注意金属端盖与滤材部分的材质区分，端盖采用镀锌钢板冲压成型，表面做钝化防锈处理，滤层为复合纤维材质，中心支撑网采用冲孔钢板卷制而成，这些材质差异在做装配干涉检查、重量核算时都需要对应设置正确的材料属性，保证模型的工程实用性。
